Краткое описание
Четырехлинейные пневмораспределители серии В63 — двухпозиционные (4/2) распределители для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения. Модели с условным проходом 10, 16 и 20 мм предназначены для промышленного оборудования, автоматизированных линий и станкостроения. Доступны исполнения: В63-1...А — с двухсторонним пневматическим управлением, В63-2...А — с односторонним пневмоуправлением и пневматическим возвратом (удержание золотника от давления в полости управления, соединенной с каналом питания 1), В63-3...А — с односторонним пневмоуправлением и пружинным возвратом. Присоединение — резьбовое G3/8", G1/2", G3/4" (трубы в стороны) или стыковое (на плите с нижним расположением отверстий, в комплекте резиновые уплотнительные кольца). Распределительный орган — плоский притертый золотник, связанный с поршнем.

Основные технические характеристики

Тип: 4/2 (две позиции, четыре линии)
Исполнения: В63-1...А, В63-2...А, В63-3...А
Управление: Пневматическое (одностороннее или двухстороннее)
Возврат: Пневматический (В63-1...А, В63-2...А) или пружинный (В63-3...А)
Условный проход (Ду): 10, 16, 20 мм
Присоединение: Резьбовое (G3/8", G1/2", G3/4") с боковым расположением отверстий или стыковое (на плите с нижним расположением)
Распределительный орган: Плоский притертый золотник, связанный с поршнем
Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433
Смазка: Масло распыленное, вязкость 10–35 мм²/с при 50°C
Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150
Виброустойчивость: I степень жесткости по ГОСТ 28988
Монтажное положение: Произвольное
Крепление: Двумя винтами (резьбовое) или четырьмя винтами на плите (стыковое)

Расшифровка обозначения

В63 — серия четырехлинейного пневмораспределителя

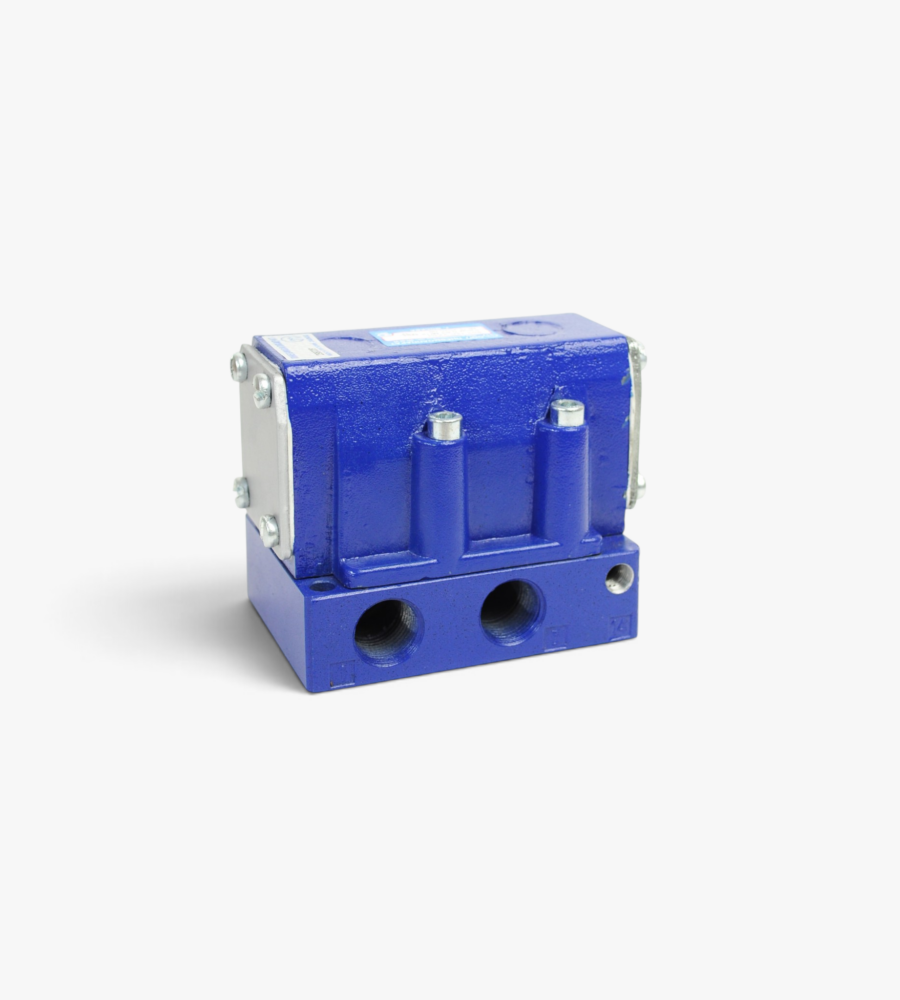

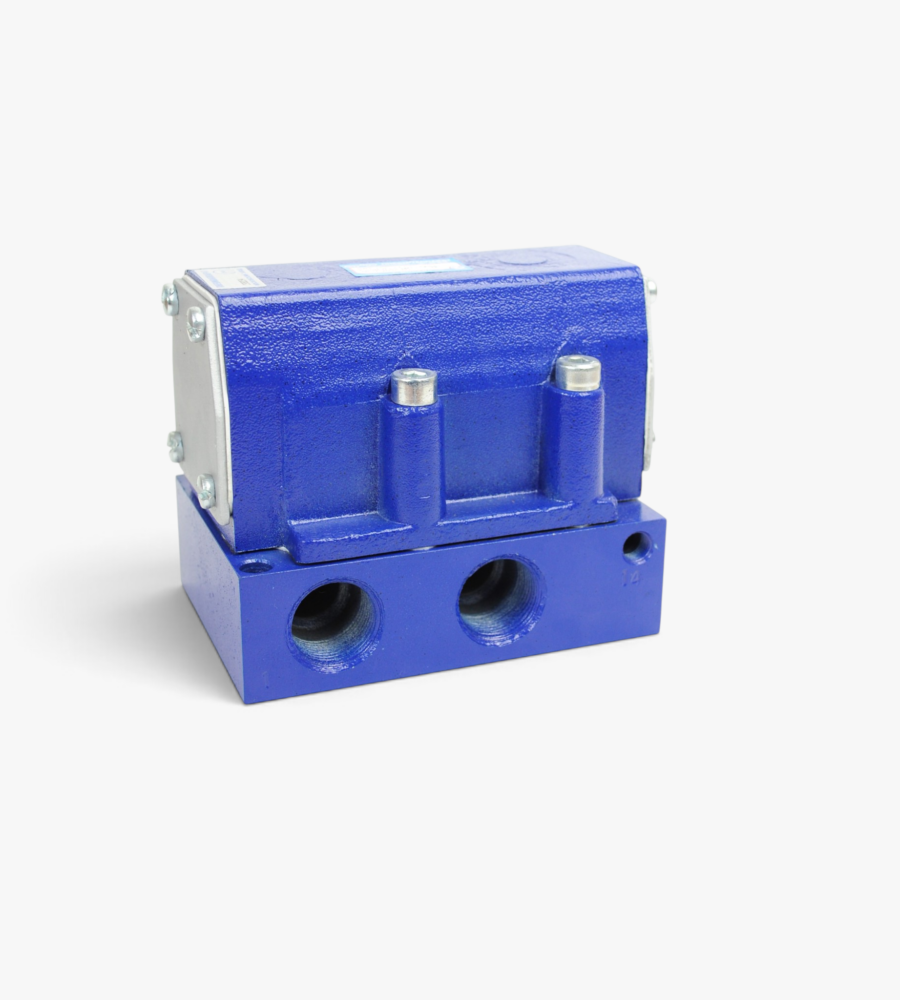

1 — двухстороннее пневматическое управление (В63-1...А)
2 — одностороннее пневмоуправление с пневматическим возвратом (В63-2...А)

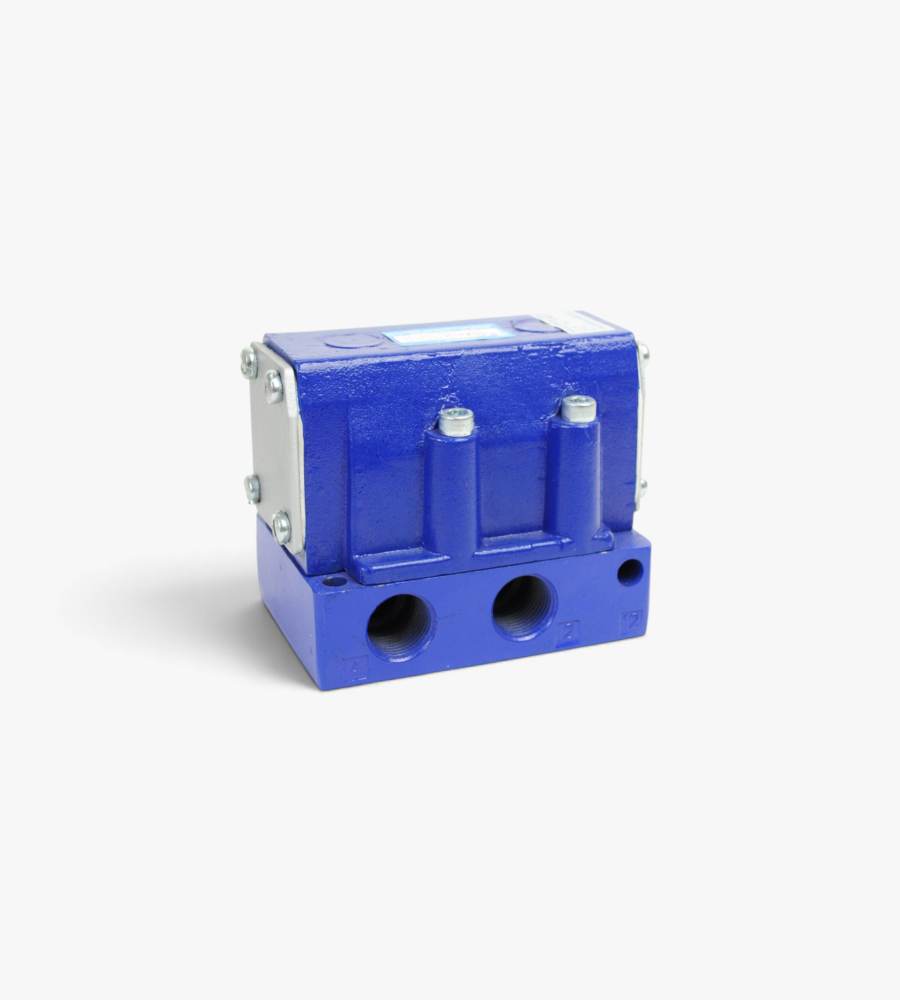

3 — одностороннее пневмоуправление с пружинным возвратом (В63-33А, В63-34А)
3, 4, 5 — условный проход (Ду) и присоединение:
- 3 → Ду 10 мм, резьба G3/8"
- 4 → Ду 16 мм, резьба G1/2"
- 5 → Ду 20 мм, резьба G3/4"
Без индекса — резьбовое присоединение (трубы в стороны)

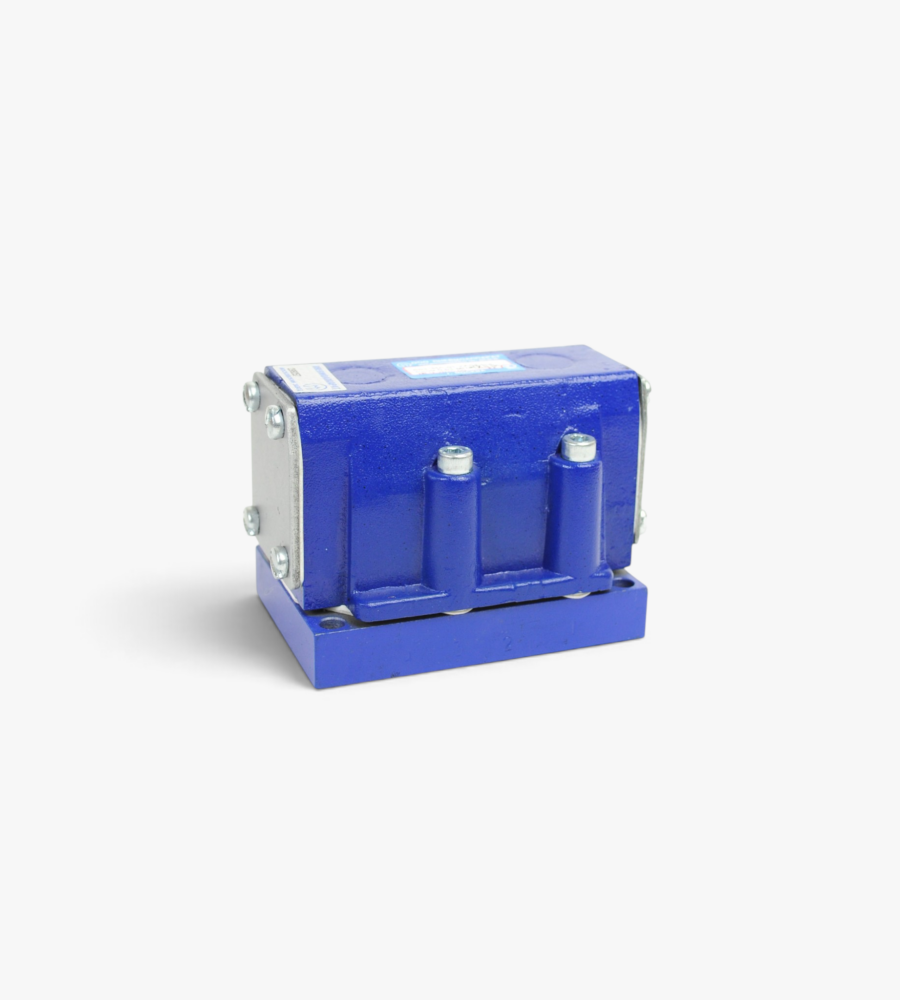

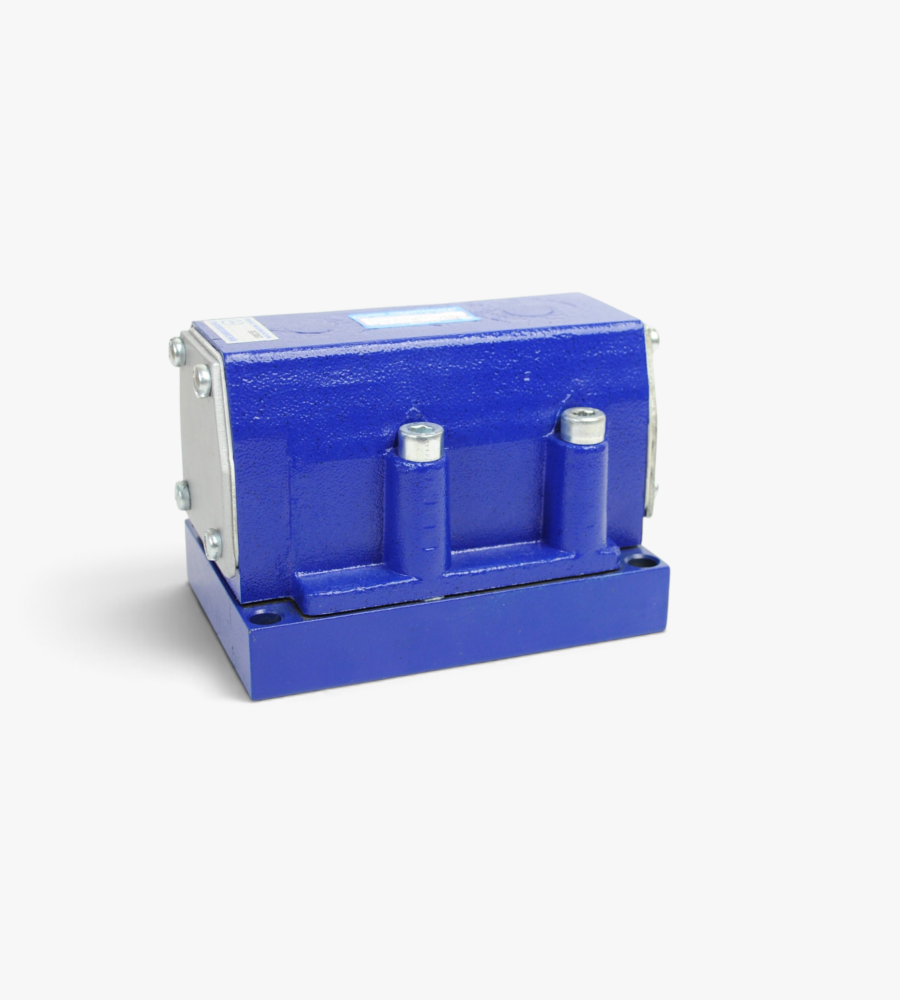

01 — стыковое присоединение (на плите, нижнее расположение отверстий)

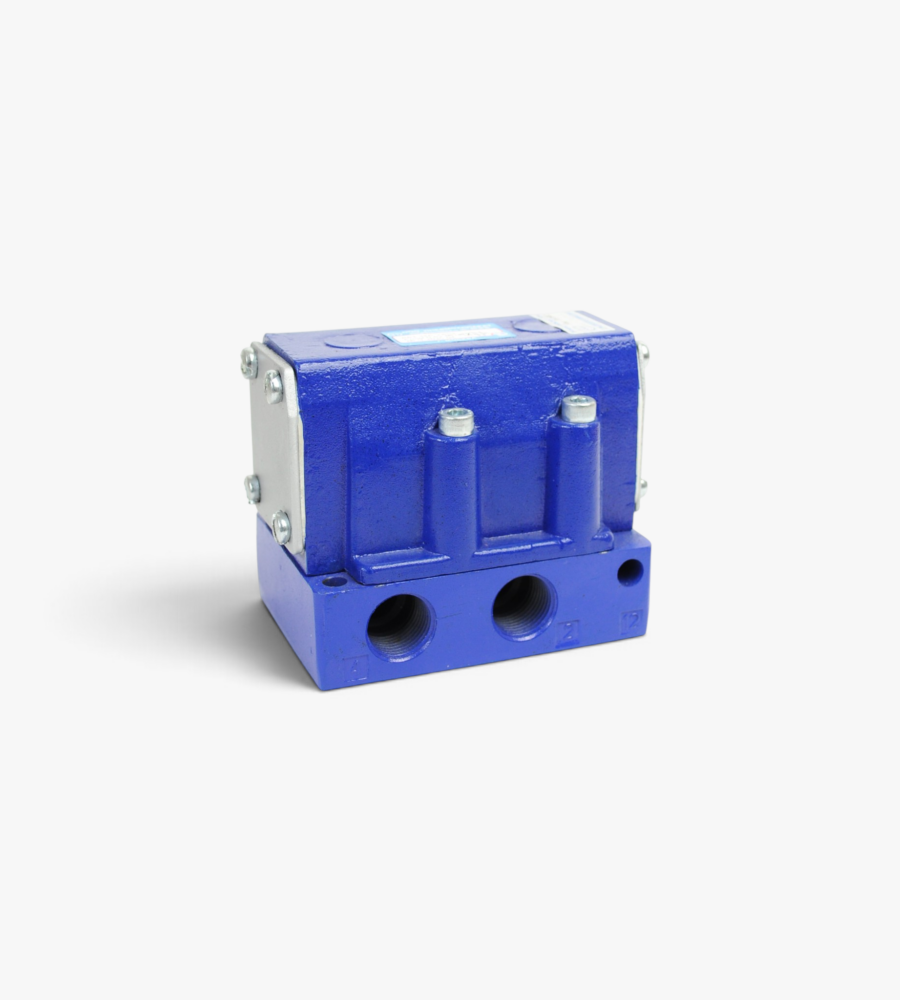

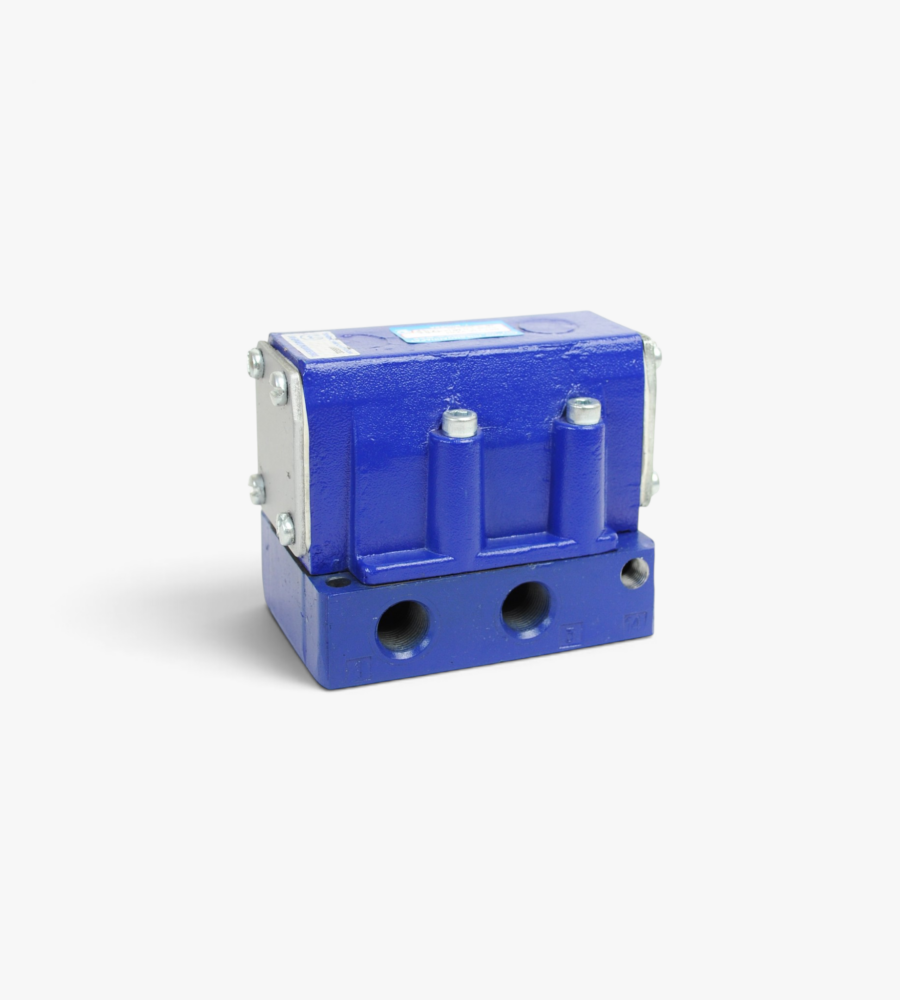

Примеры: В63-13А (Ду 10 мм, G3/8", двухстороннее управление, резьбовое), В63-24А-01 (Ду 16 мм, G1/2", одностороннее + пневмовозврат, стыковое с плитой), В63-25А (Ду 20 мм, G3/4", одностороннее + пневматический возврат, резьбовое)

Конструктивные особенности

Плоский притертый золотник, связанный с поршнем, обеспечивает высокую герметичность и точное перекрытие потоков.
Минимальный износ золотниковой пары благодаря притирке рабочих поверхностей.
В исполнении В63-1...А переключение золотника осуществляется подачей управляющего сигнала на одну из двух полостей управления.
В исполнении В63-2...А возврат и удержание золотника в исходном положении осуществляется усилием от давления в полости управления, соединенной с каналом питания (1).
В исполнении В63-3...А возврат золотника в исходное положение осуществляется пружиной.
Возможность резьбового присоединения (G3/8"…G3/4") с боковым расположением отверстий для удобного монтажа труб.
Возможность стыкового присоединения через монтажную плиту с нижним расположением рабочих каналов (уплотнение резиновыми кольцами в комплекте).
Корпус, устойчивый к вибрациям (I степень жесткости по ГОСТ 28988) и механическим нагрузкам.
Стабильная работа при интенсивных циклах включения благодаря высокой надежности и долговечности конструкции.

Область применения

Управление двухсторонними пневмоцилиндрами и пневмоприводами, системы дистанционного управления, автоматизированные производственные линии, станки с ЧПУ, металлообрабатывающее оборудование, упаковочные и фасовочные машины, робототехника, пневматические захваты, испытательные стенды, системы вентиляции и пневмотранспорта, а также в любых пневмосистемах общего назначения, требующих надежного переключения потоков сжатого воздуха. Исполнения с двухсторонним управлением (В63-1) оптимальны для систем, где требуется принудительное переключение в обе стороны. Исполнения с односторонним управлением и пружинным возвратом (В63-3А) подходят для систем с возвратом в исходное положение при снятии управляющего сигнала.

Как заказать

Для приобретения или консультации по подбору пневмораспределителей серии В63 свяжитесь с нашими менеджерами. Поможем подобрать оптимальное исполнение с учетом требуемого условного прохода, типа управления (одностороннее или двухстороннее), способа возврата (пневматический или пружинный) и типа присоединения (резьбовое или стыковое).
