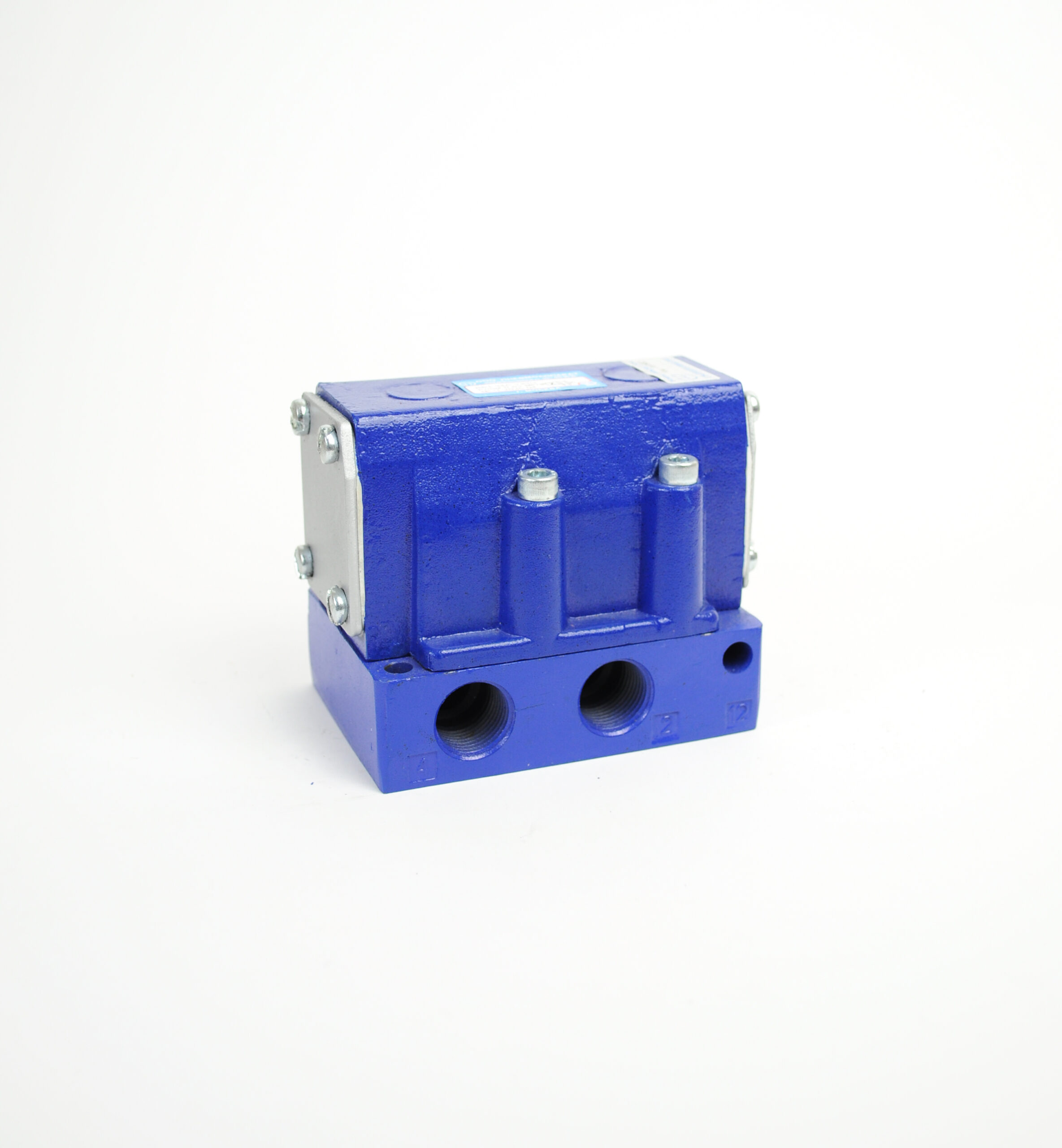

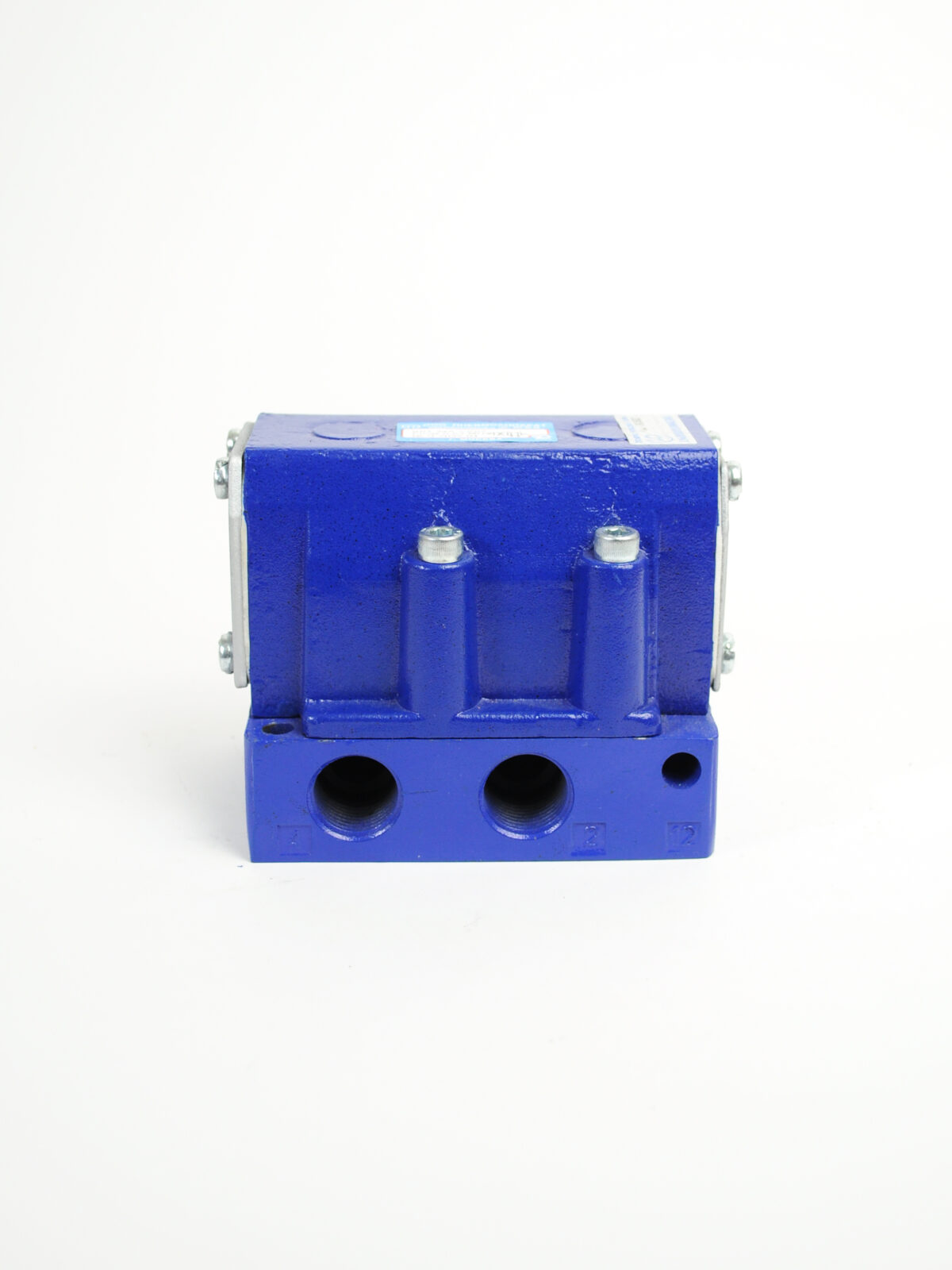

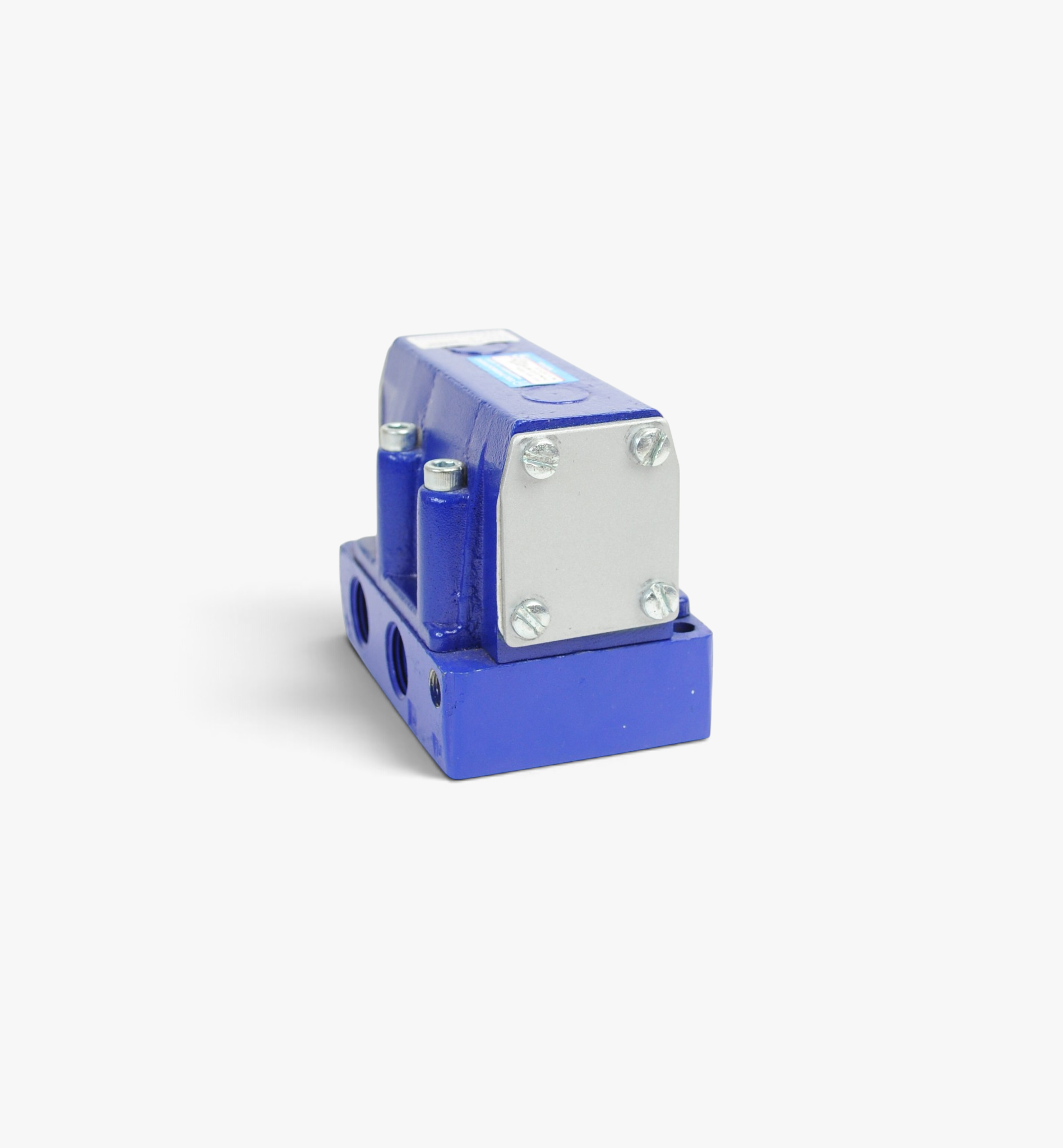

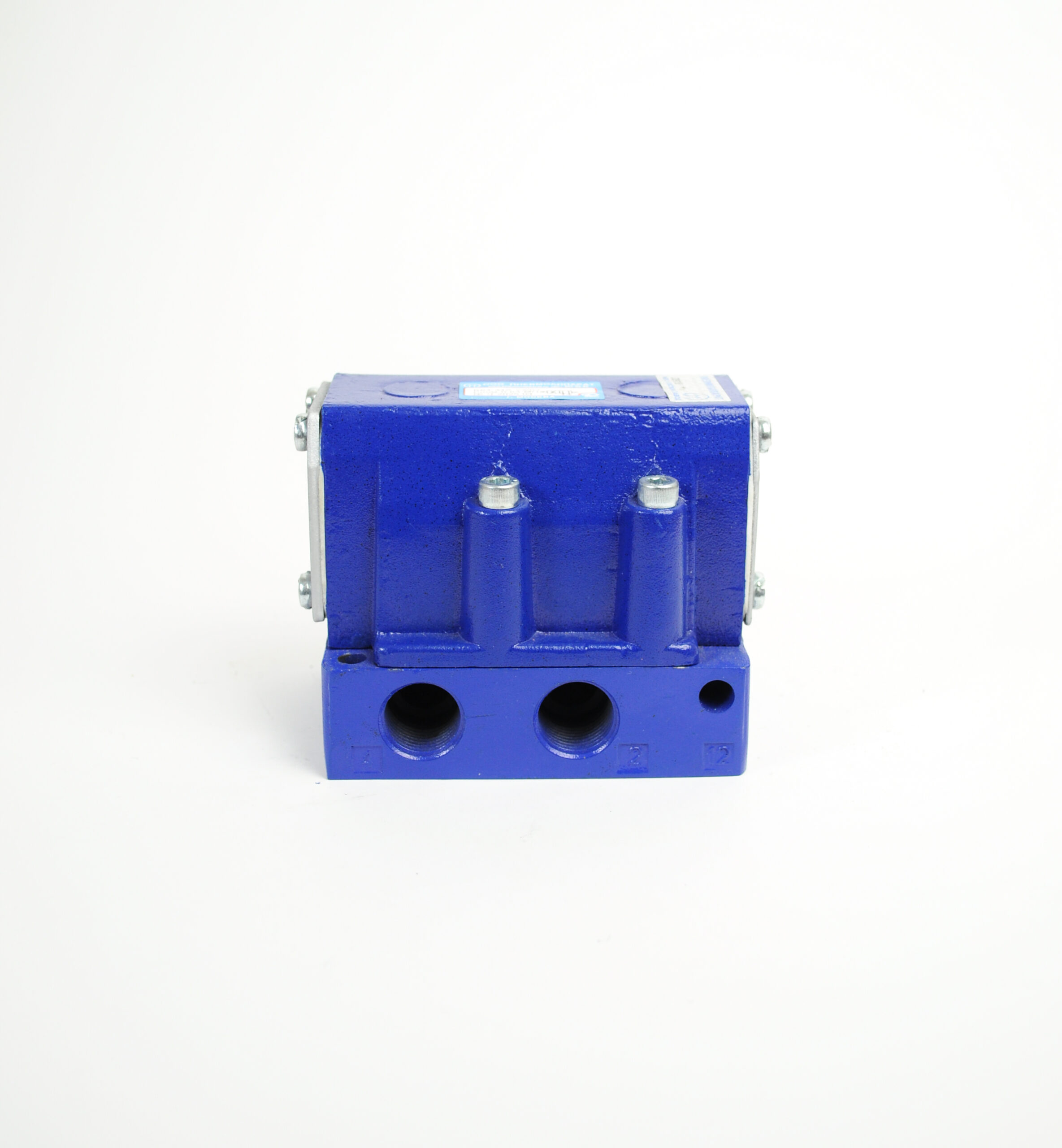

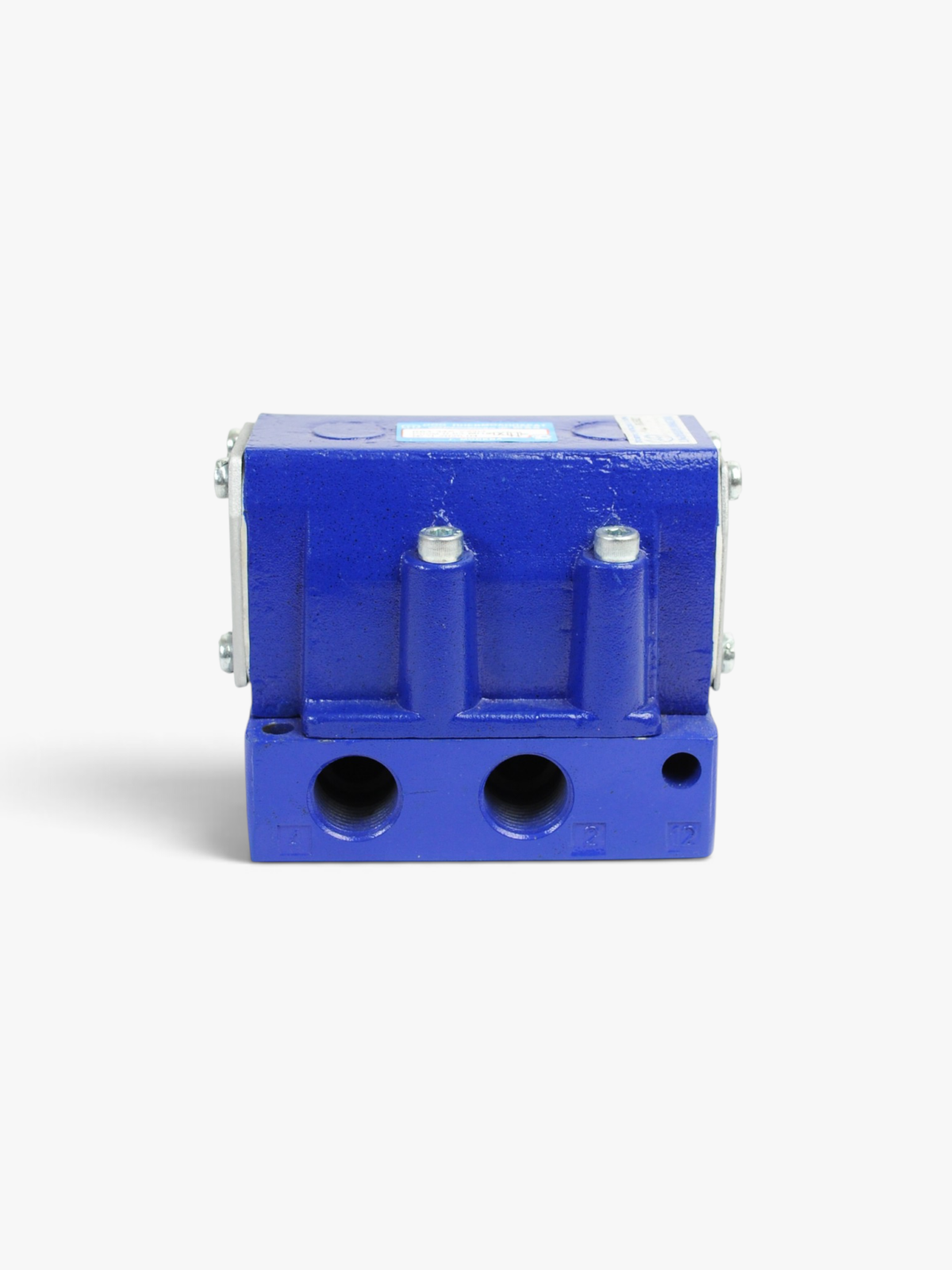

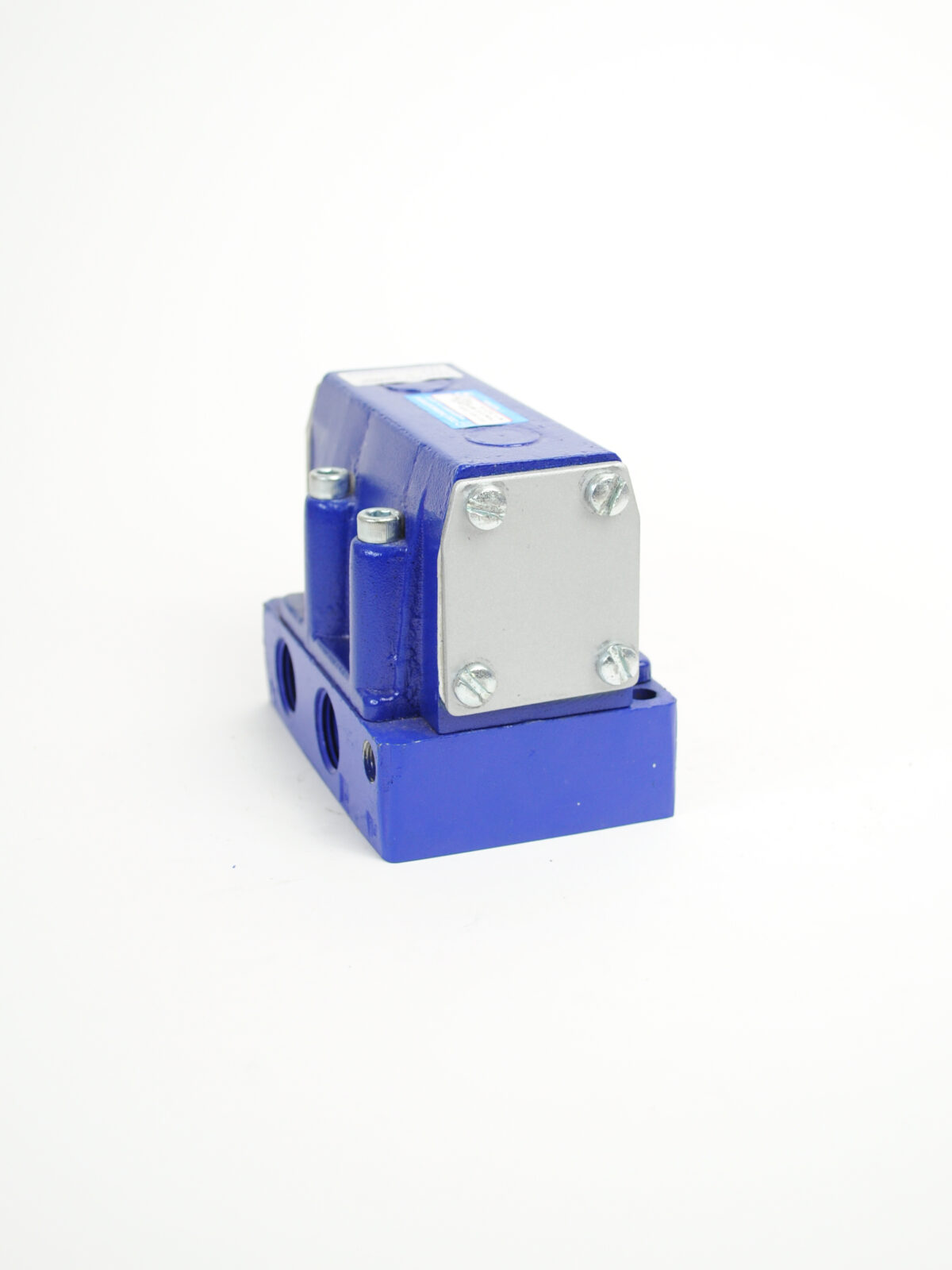

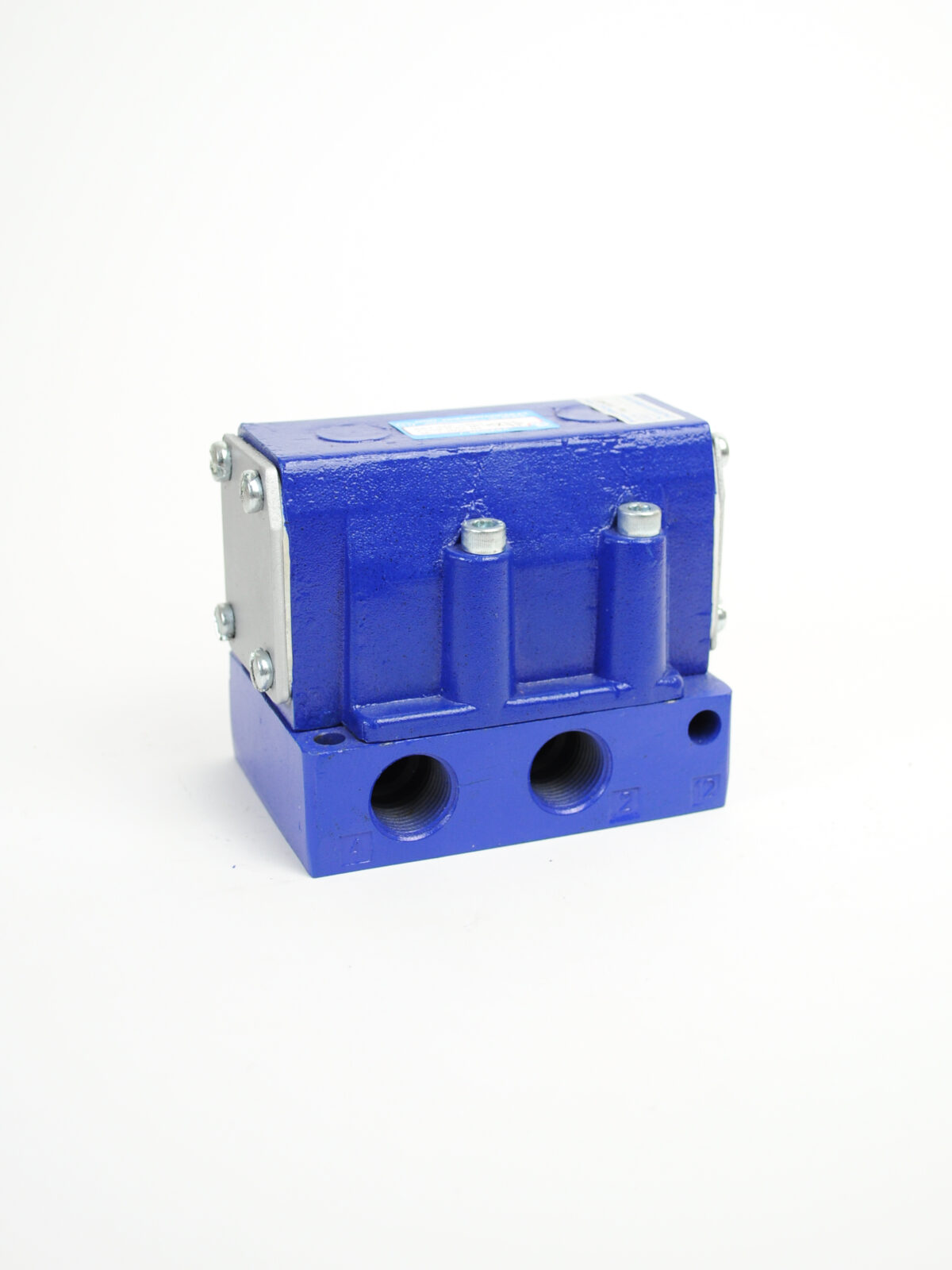

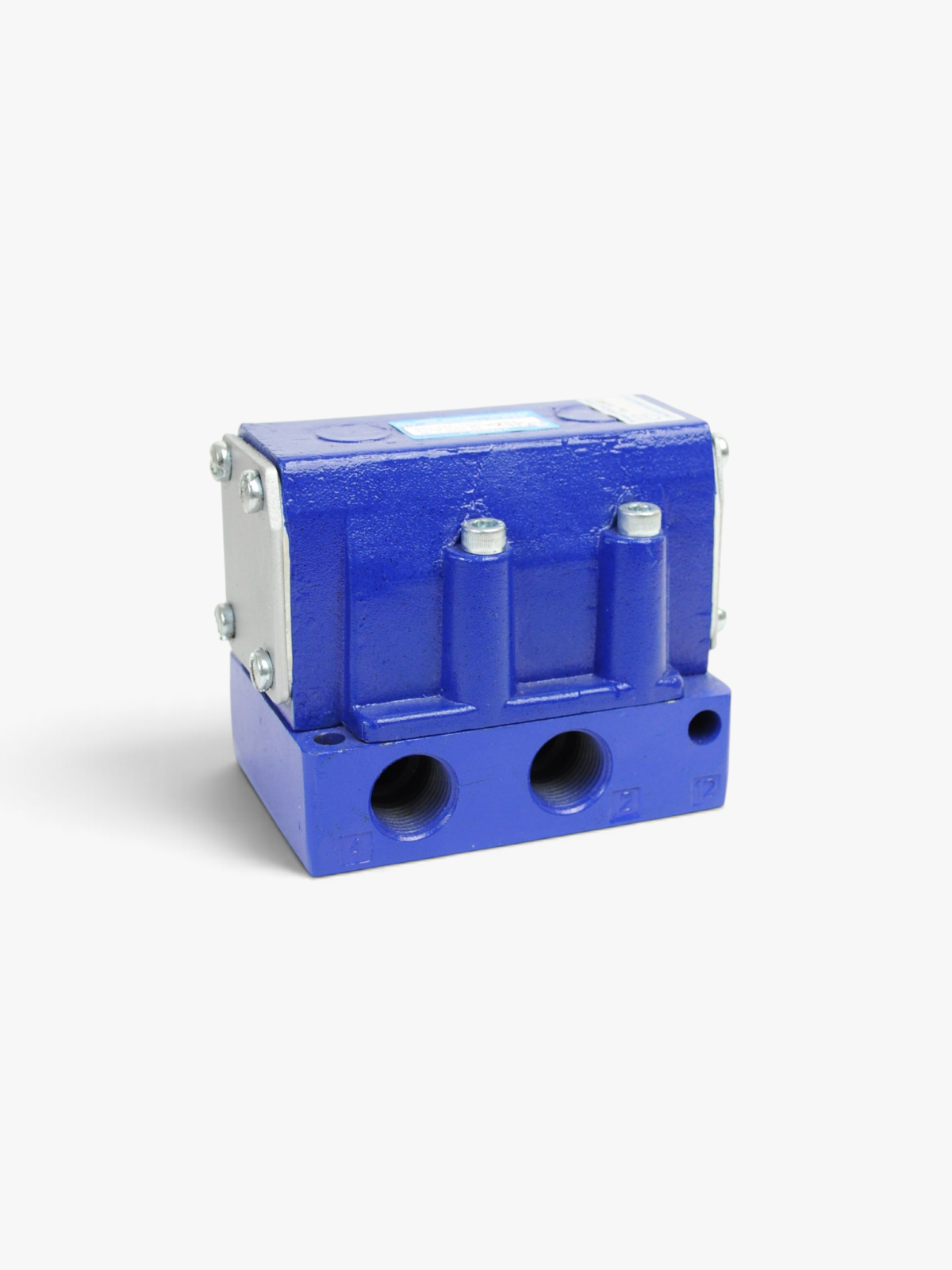

Пневмораспределитель В63-34А

Основные технические характеристики

• Тип: 4/2 (две позиции, четыре линии)
• Модель: В63-34А
• Управление: Одностороннее пневматическое
• Возврат: Пружинный
• Условный проход (Ду): 16 мм
• Присоединение: Резьбовое G1/2″ (боковое расположение отверстий, трубы в стороны)
• Распределительный орган: Плоский притертый золотник, связанный с поршнем
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433
• Смазка: Масло распыленное, вязкость 10–35 мм²/с при 50°C
• Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150
• Виброустойчивость: I степень жесткости по ГОСТ 28988
• Монтажное положение: Произвольное
• Крепление: Двумя винтами

Расшифровка обозначения В63-34А

• В63 — серия четырехлинейного пневмораспределителя
• 3 — одностороннее пневматическое управление с пружинным возвратом
• 4 — условный проход 16 мм, резьбовое присоединение G1/2″
• А — конструктивное исполнение

Особенности обозначения: Отсутствие индекса «01» в конце указывает на резьбовое присоединение (трубы в стороны) без монтажной плиты. Крепление осуществляется двумя винтами непосредственно к пневмосистеме. Модель В63-34А отличается от В63-24А способом возврата: в данной модели возврат в исходное положение осуществляется пружиной, а не пневматическим усилием, что делает её более автономной при пропадании давления управления.

Конструктивные особенности

• Плоский притертый золотник, связанный с поршнем, обеспечивает высокую герметичность и точное перекрытие потоков.
• Минимальный износ золотниковой пары благодаря притирке рабочих поверхностей.
• Пружинный возврат золотника в исходное положение при снятии управляющего сигнала.
• Резьбовое присоединение G1/2″ с боковым расположением отверстий для удобного монтажа труб.
• Крепление двумя винтами для надежной фиксации на оборудовании.
• Корпус, устойчивый к вибрациям (I степень жесткости по ГОСТ 28988) и механическим нагрузкам.
• Стабильная работа при интенсивных циклах включения благодаря высокой надежности и долговечности конструкции.
• Повышенная пропускная способность благодаря условному проходу 16 мм.

Область применения

Пневмораспределитель В63-34А (Ду 16 мм, G1/2″) широко применяется в системах управления двухсторонними пневмоцилиндрами и пневмоприводами среднего размера, автоматизированных производственных линиях, станках с ЧПУ, металлообрабатывающем оборудовании, упаковочных и фасовочных машинах, робототехнике, пневматических захватах, испытательных стендах, системах вентиляции и пневмотранспорта. Благодаря пружинному возврату модель В63-34А оптимальна для систем, где требуется автоматический возврат в исходное положение при снятии управляющего сигнала или аварийном отключении питания, а условный проход 16 мм обеспечивает оптимальный баланс между пропускной способностью и компактностью. В отличие от исполнения В63-24А, данный распределитель не требует поддержания давления в полости управления для удержания исходного положения.

Аналоги и взаимозаменяемость

Пневмораспределитель В63-34А является надежной отечественной альтернативой импортным распределителям с условным проходом 16 мм и резьбовым присоединением G1/2″. При подборе аналога обращайте внимание на условный проход (Ду 16 мм), тип управления (одностороннее пневматическое), способ возврата (пружинный) и тип присоединения (резьбовое G1/2″). Модель В63-34А взаимозаменяема с исполнением В63-33А (Ду 10 мм) и В63-35А (Ду 20 мм) с учетом изменения условного прохода и резьбы, а также с моделью В63-34А-01 (стыковое присоединение) при условии наличия монтажной плиты. Отличие от В63-24А — пружинный возврат вместо пневматического, что необходимо учитывать при замене.

Рекомендация по эксплуатации

Для обеспечения заявленного ресурса работы пневмораспределителя В63-34А сжатый воздух должен быть очищен не грубее 10 класса загрязненности по ГОСТ 17433. Допускается наличие распыленного масла вязкостью 10–35 мм²/с при 50°C. При монтаже убедитесь в надежности резьбовых соединений G1/2″ и правильности подключения линий (канал питания 1 — подвод давления, каналы 2 и 4 — к потребителю, каналы 3 и 5 — выход в атмосферу). Для снижения уровня шума при сбросе отработанного воздуха рекомендуется устанавливать пневмоглушители в выходные каналы. Пружинный возврат обеспечивает автоматическое переключение при снятии управляющего сигнала, что повышает безопасность эксплуатации и позволяет использовать распределитель в системах с возможным пропаданием давления управления.
