Пневмоцилиндры по стандарту ISO

Штоковые пневмоцилиндры серии ПЦ (ПЦ11, ПЦ13, ПЦ14) – проверенное решение по стандарту для промышленной автоматики, где требуется надежное прямолинейное перемещение. Пневмоцилиндры по стандарту ISO6431 используют на фасовочных и упаковочных линиях, в сборочных станках, прессах, конвейерных питателях и зажимных устройствах. За счет простой конструкции и стандартных монтажных размеров эти цилиндры легко интегрируются как в новые установки, так и при ремонте существующего оборудования.

Модификации и конструктивные особенности

Основу пневмоцилиндров ПЦ составляет гильза из анодированного алюминиевого сплава, обеспечивающая высокую прочность при минимальном весе конструкции:

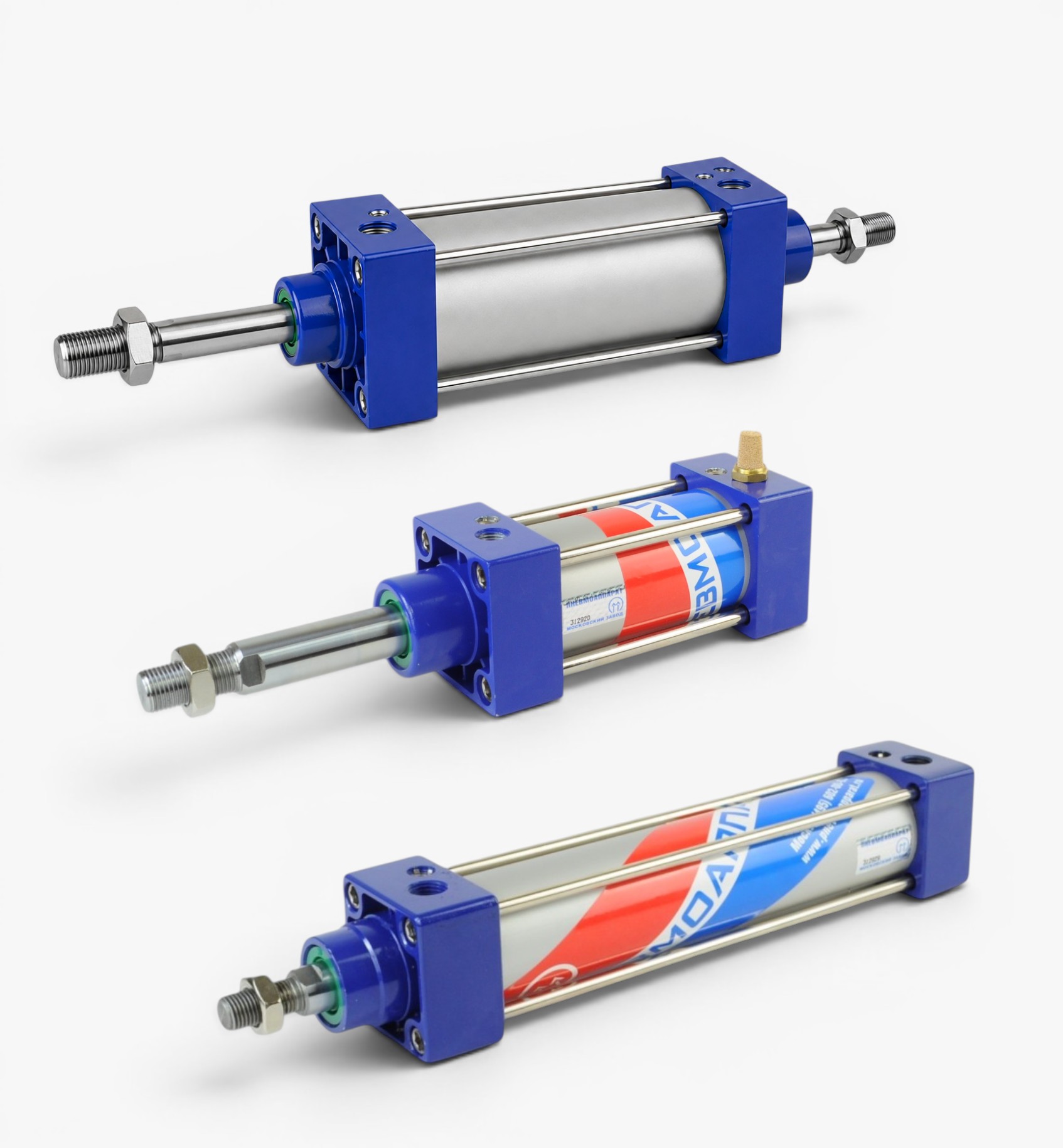

• ПЦ11/ПЦ11М-гильза из алюминиевой трубы круглого сечения.
• ПЦ13/ПЦ13М- алюминиевая труба сложного сечения с резьбовыми отв. для крепления крышек или с отверстиями под шпильки.

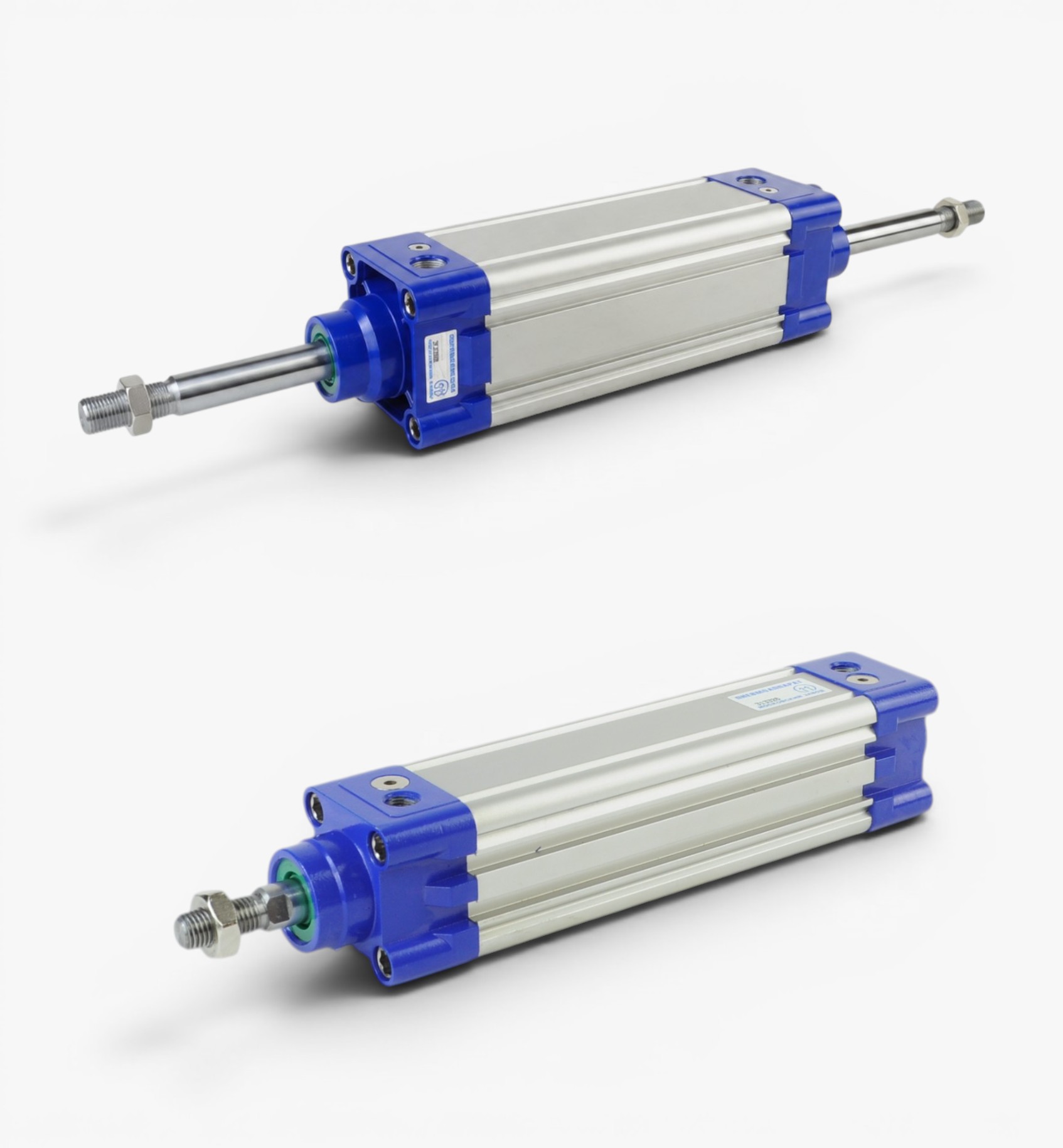

• ПЦ14/ПЦ14М- гильза из специального профиля с пазами под датчики.

В зависимости от требований к движению штока и схеме подачи воздуха, в серию входят четыре ключевые модификации:

• ПЦ11 / ПЦ11М (ПЦ13/ПЦ13М, ПЦ14/ПЦ14М)- двухстороннее действие. Рабочий ход штока в обе стороны задается подачей сжатого воздуха.
• ПЦ21/ПЦ21М (ПЦ23/ПЦ23М, ПЦ24/ПЦ24М)- одностороннее действие с пружинным возвратом (в исходном положении шток выдвинут). Воздух подается только для рабочего хода, а в исходное положение шток возвращается встроенной пружиной (удобно для зажимов или фиксаторов).
• ПЦ31/ПЦ31М (ПЦ33/ПЦ33М, ПЦ34/ПЦ34М)- одностороннее действие с пружинным возвратом (в исходном положении шток втянут). Воздух подается только для рабочего хода, а в исходное положение шток возвращается встроенной пружиной (удобно для зажимов или фиксаторов).
• ПЦ51 / ПЦ51М (ПЦ53/ПЦ53М, ПЦ54/ПЦ54М)- исполнения с проходным (двухсторонним) штоком. Применяются в кинематических схемах, где требуется одинаковое усилие в обоих направлениях или внешняя направляющая ось.

Точный выбор модификации позволяет упростить пневматическую схему управления и существенно снизить расход сжатого воздуха. При этом все типы исполнения серии ПЦ сохраняют единый стандарт посадочных мест и присоединительной резьбы.

На что смотреть при подборе

Чтобы пневмопривод отработал заложенный ресурс без сбоев и перегрузок, подбор цилиндра ведут по комплексу технических параметров. При заказе оборудования рекомендуем обращать внимание на следующие характеристики:

• Диаметр поршня и развиваемое усилие. Сила на штоке прямо пропорциональна площади поршня и рабочему давлению. Не стоит выбирать диаметр «с огромным запасом»: увеличенная гильза требует большего расхода сжатого воздуха и создает лишнюю нагрузку на компрессор.
• Ход штока. Подбирается строго под габариты перемещения механизма. При длинных ходах важно проверять шток на продольный изгиб (устойчивость) при сжатии.
• Регулируемое демпфирование. В крайних положениях поршня предусмотрено торможение воздуха. Это гасит кинетическую энергию массы, убирает жесткие удары о крышки и продлевает ресурс уплотнений.
• Магнит на поршне. Опция под герконовые датчик положения. Позволяет передавать сигнал в АСУ ТП для автоматической цепочки операций.

Грамотное сопоставление этих параметров гарантирует плавную работу привода и исключает аварийные остановки линии. Дополнительно правильная настройка демпфирования и соблюдение соосности при монтаже снижают износ рабочих манжет в разы.

В каталоге «Пневмоаппарат» представлены все ходовые модификации пневмоцилиндров ПЦ11, ПЦ11М, ПЦ21, ПЦ21М, ПЦ31, ПЦ31М, ПЦ51, ПЦ51М, ПЦ13, ПЦ13М, ПЦ23, ПЦ23М, ПЦ33, ПЦ33М, ПЦ53, ПЦ53М, ПЦ14, ПЦ14М, ПЦ24, ПЦ24М, ПЦ34, ПЦ34М, ПЦ54, ПЦ54М. Мы поставляем приводы со стандартными ходами штока и изготавливаем спецсерии под задачи клиента. Нужна помощь в расчете усилия или подборе ремкомплектов манжет? Направьте ТЗ или маркировку старого цилиндра нашим инженерам – подберем полный аналог в день обращения.
