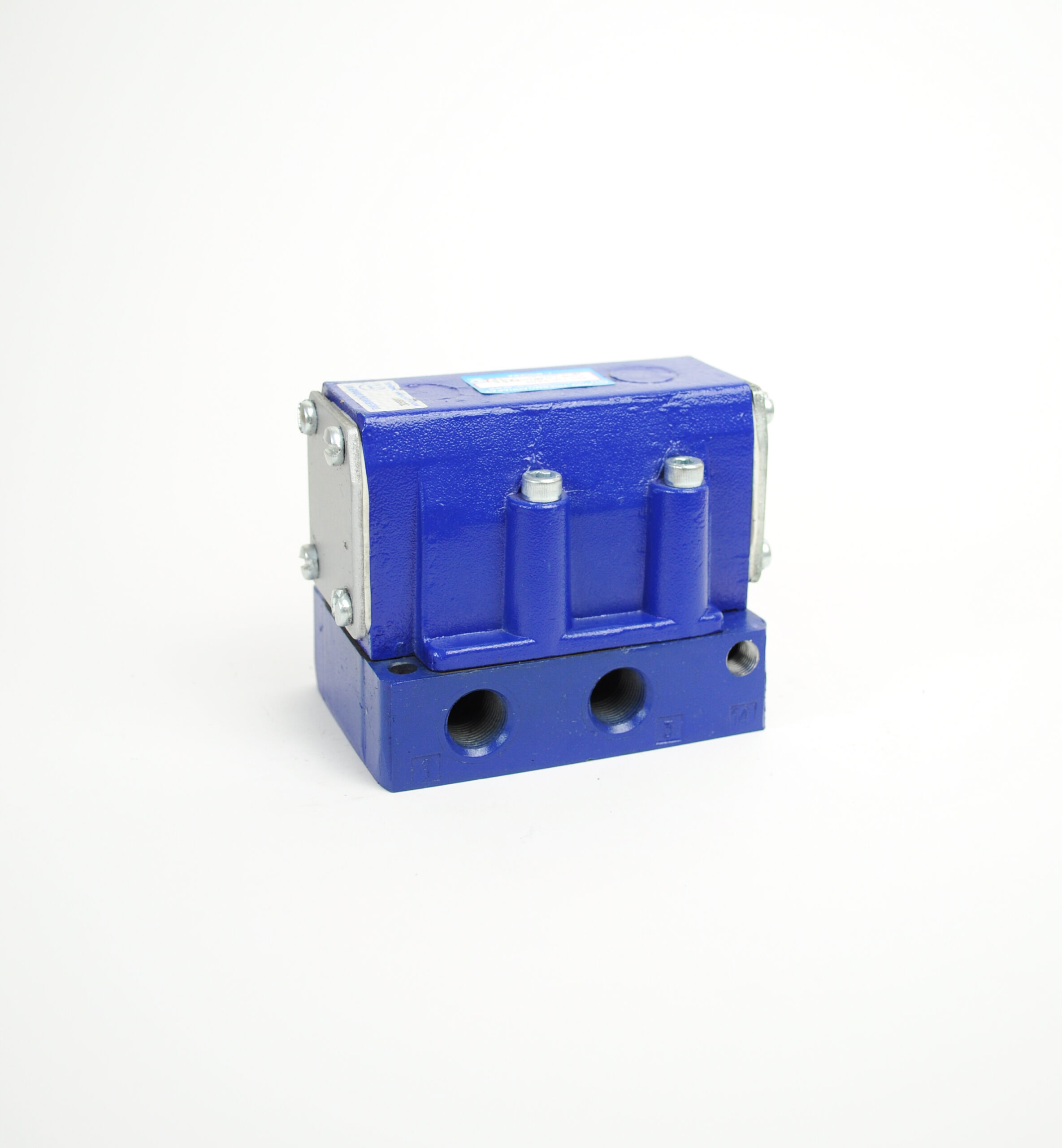

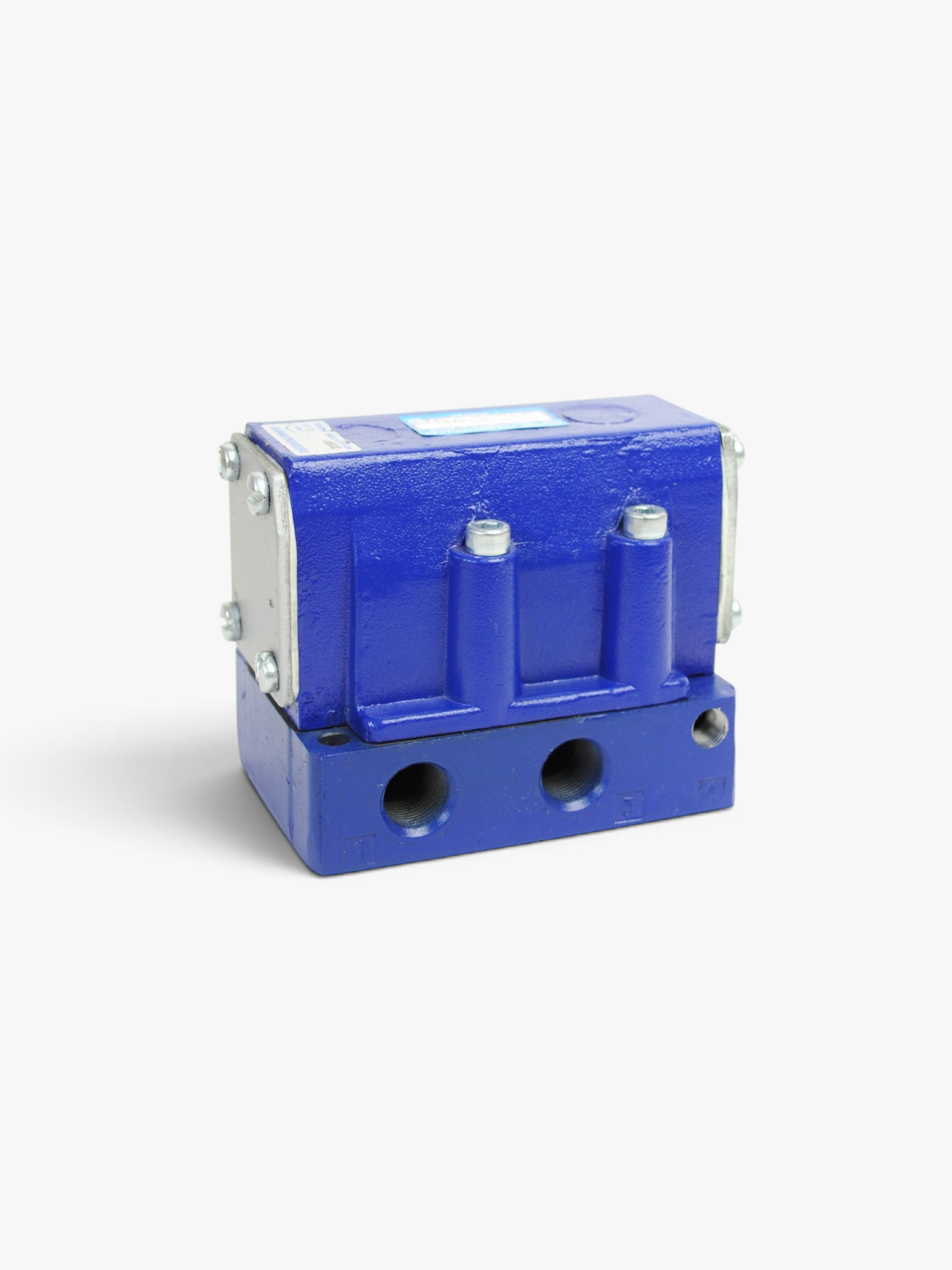

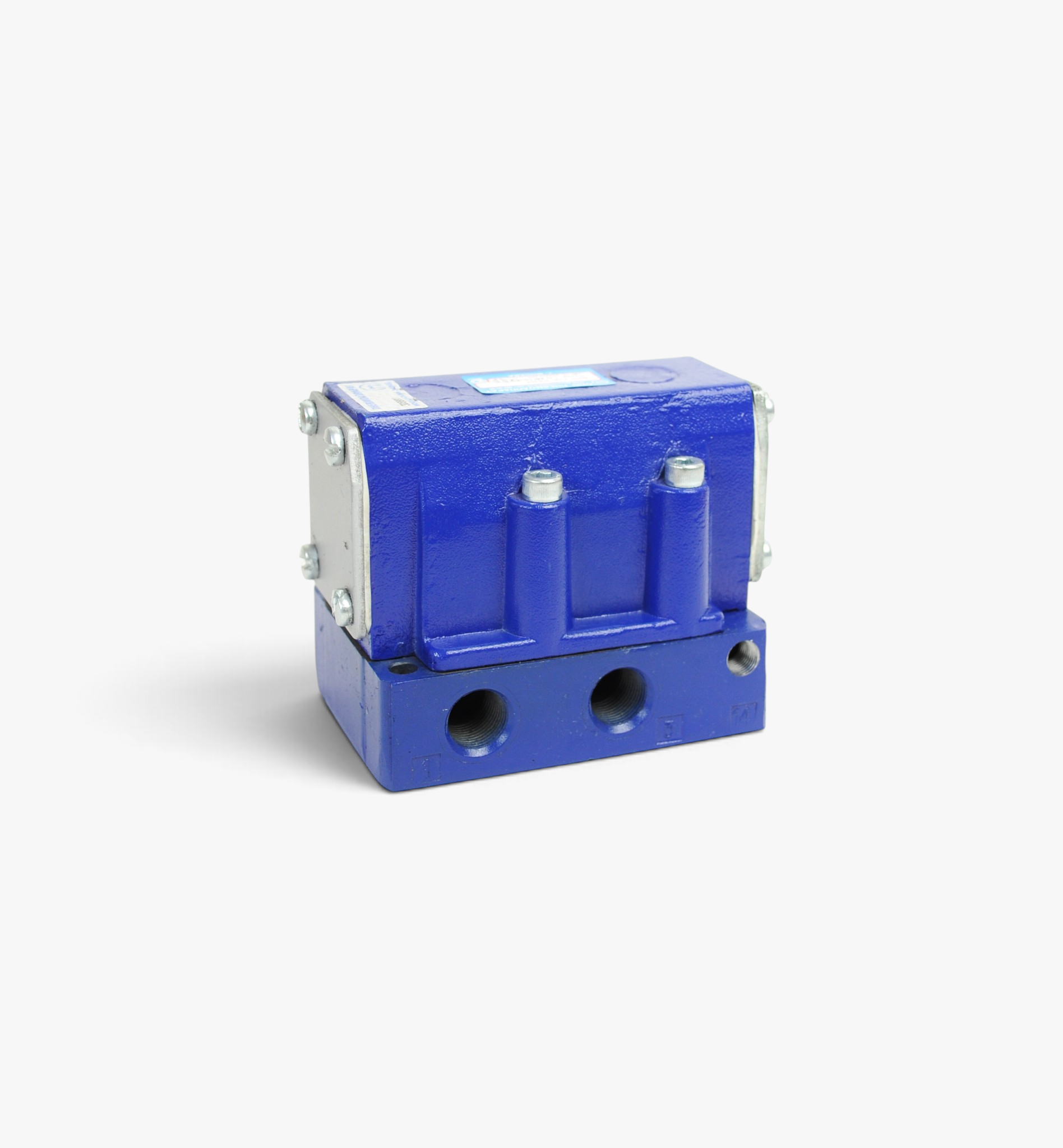

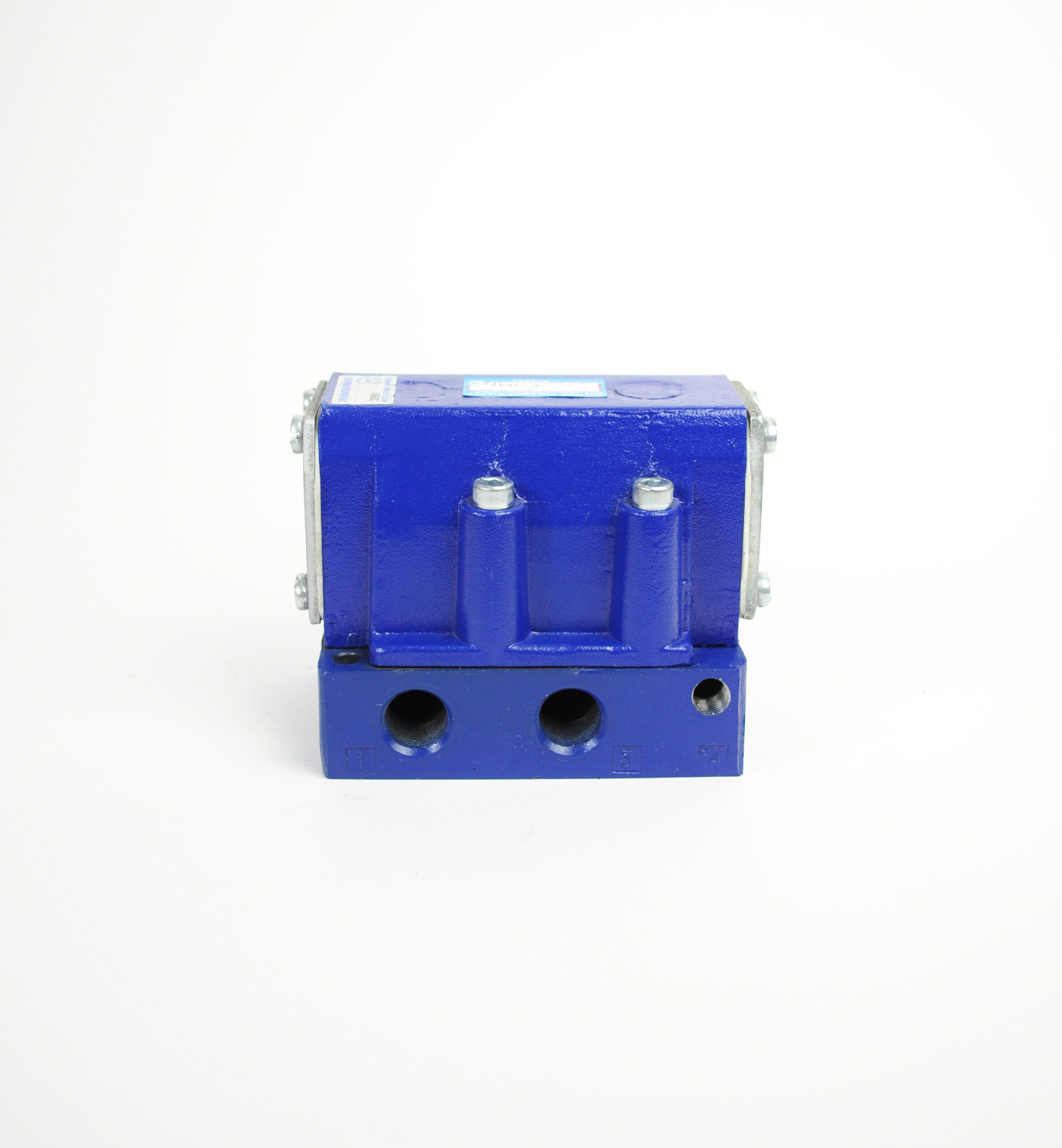

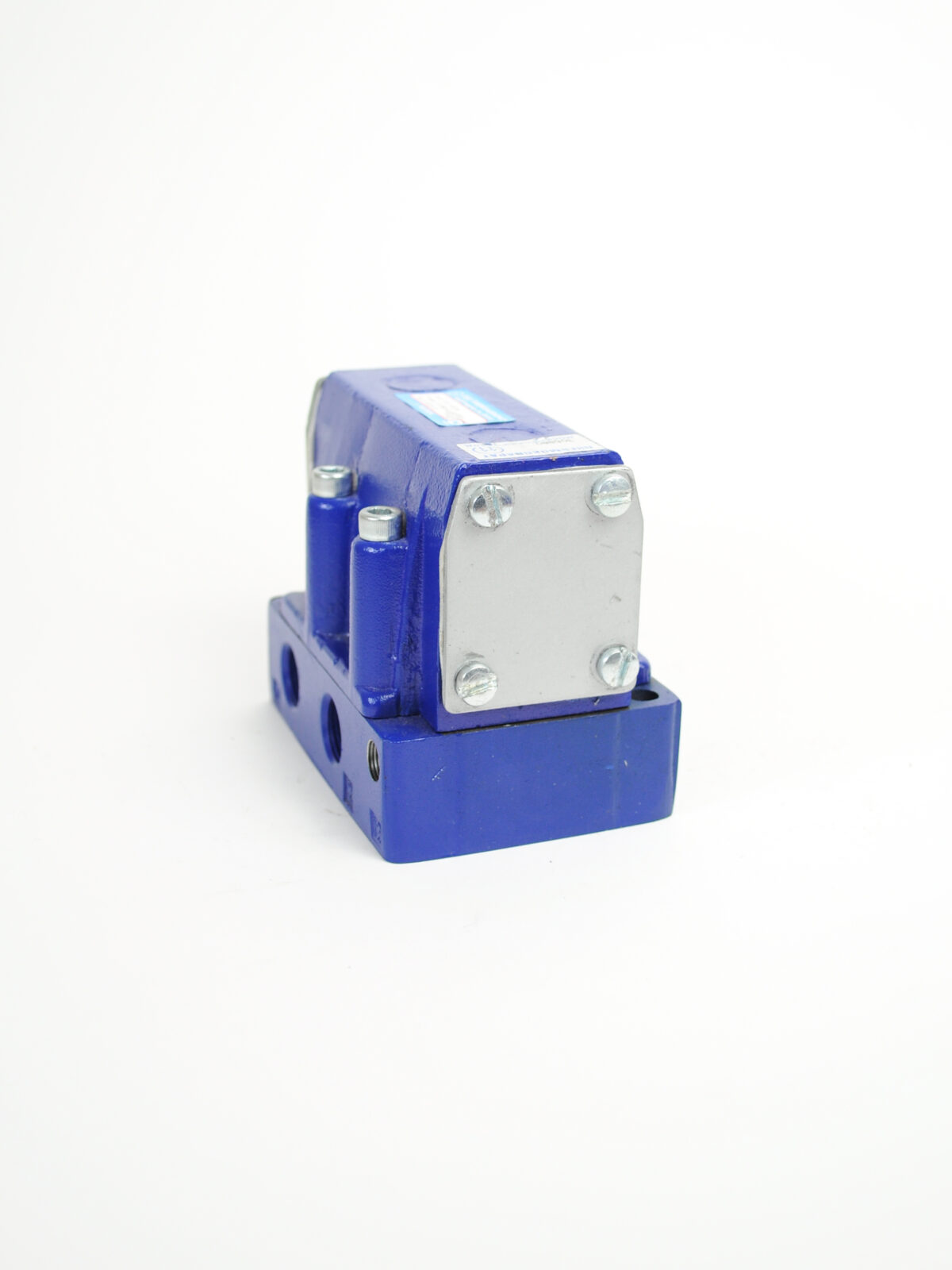

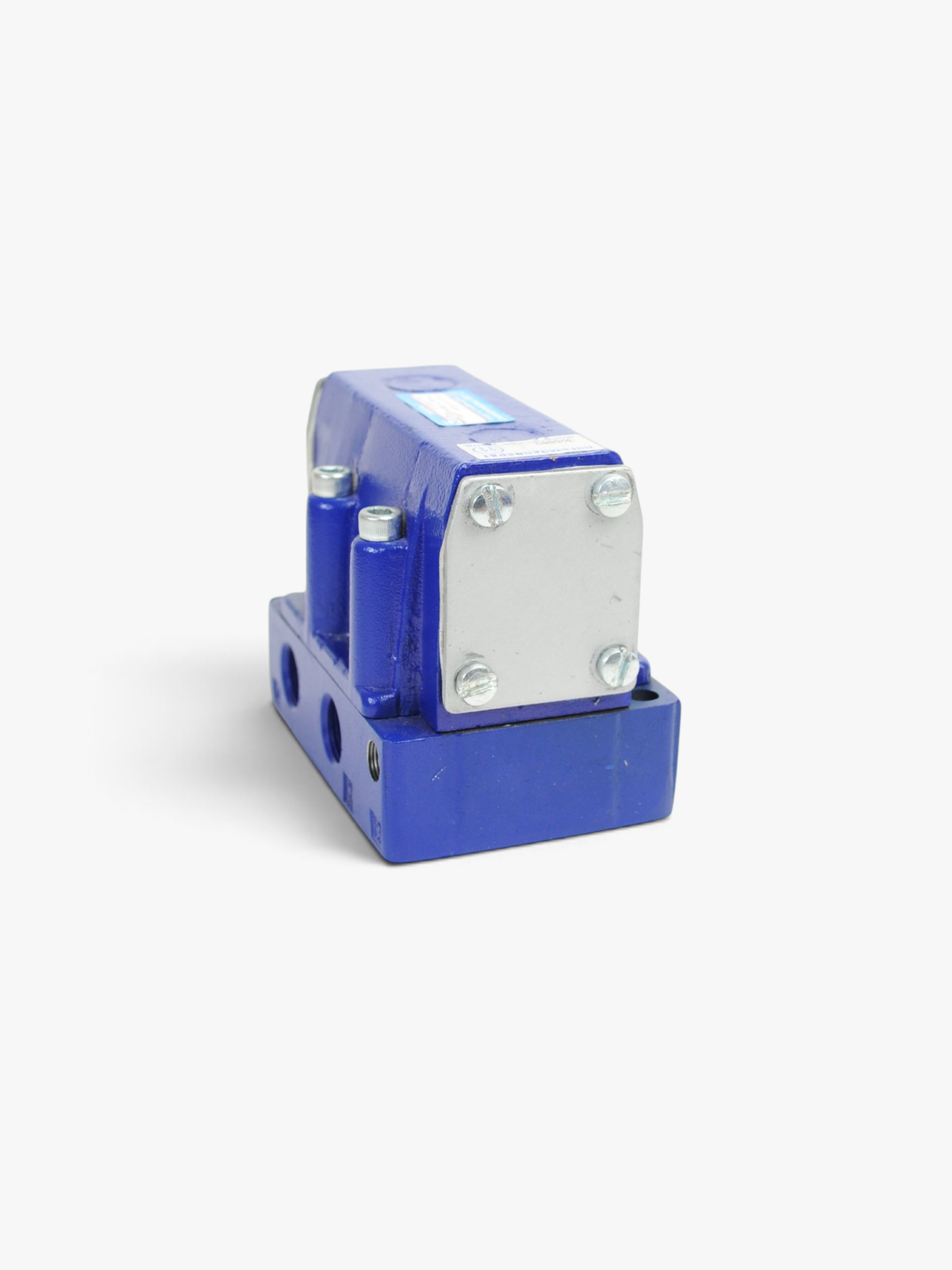

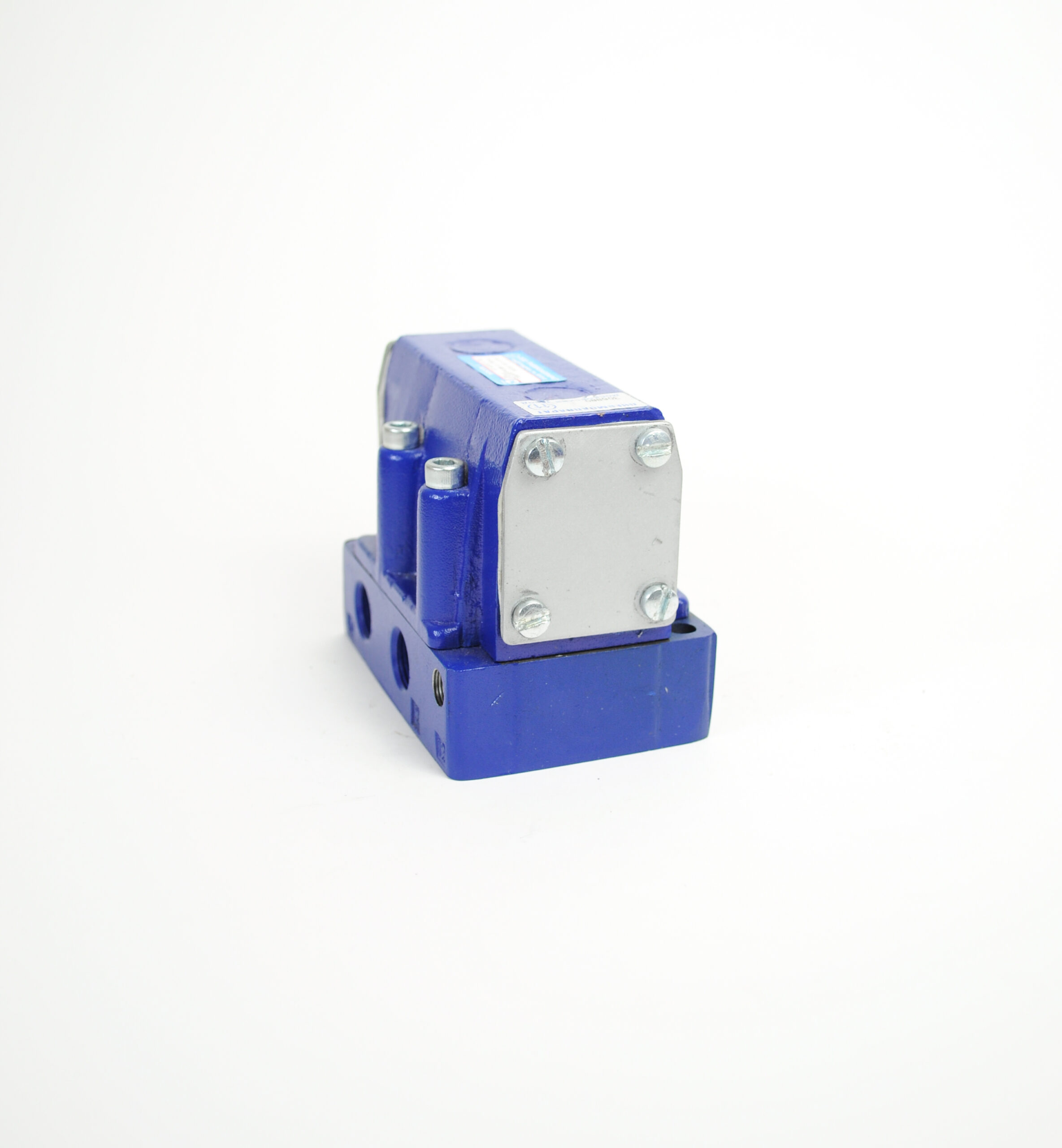

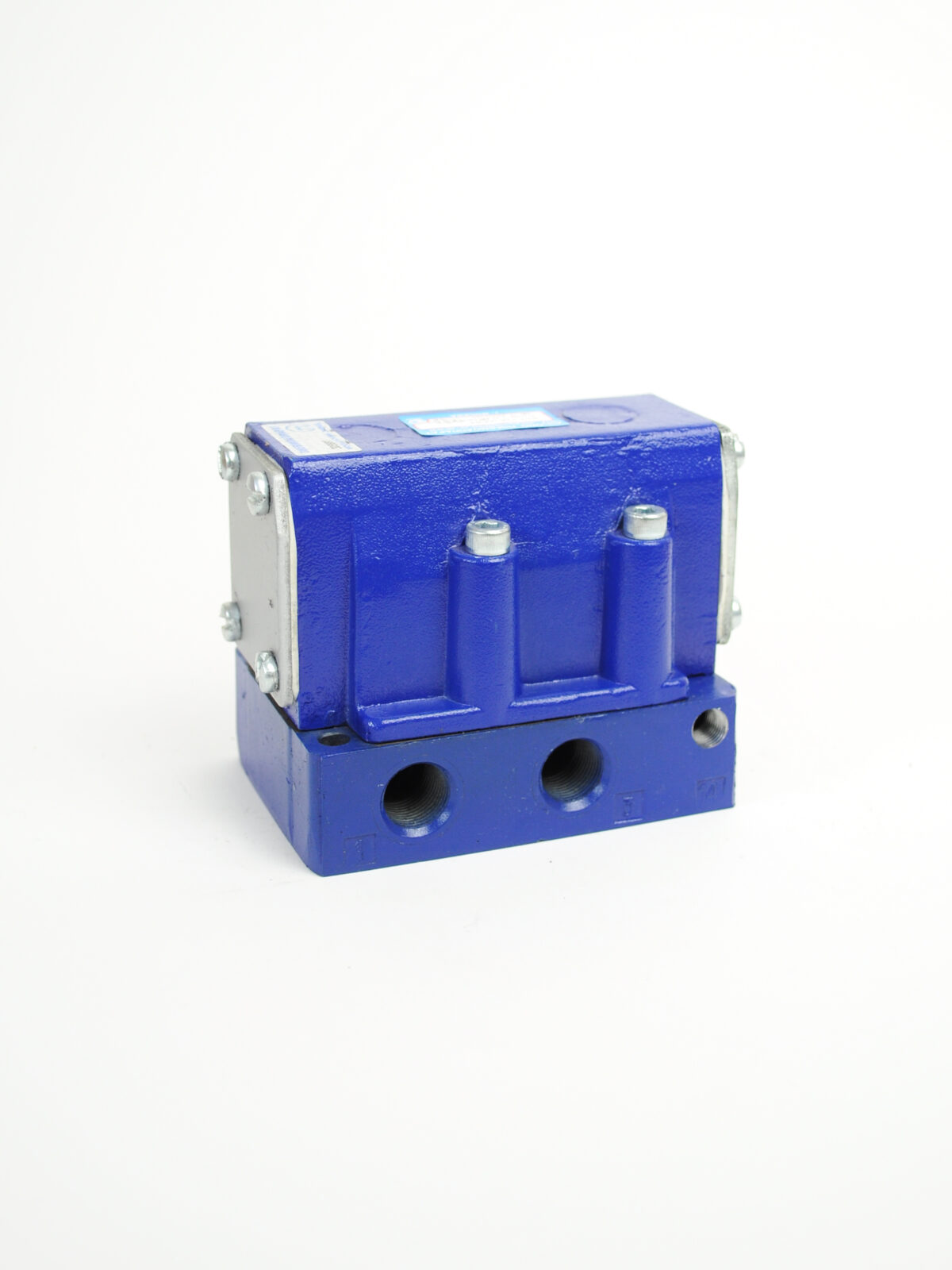

Пневмораспределитель В63-13А — четырехлинейный двухпозиционный (4/2) распределитель с двухсторонним пневматическим управлением, предназначенный для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения. Условный проход (Ду) — 10 мм, присоединение — резьбовое G3/8″ с боковым расположением отверстий (трубы в стороны). Распределительный орган — плоский притертый золотник, связанный с поршнем. Климатическое исполнение — УХЛ и О, категория 4 по ГОСТ 15150. Модель В63-13А является компактным решением для систем промышленной автоматики, станкостроения и автоматизированных линий, требующих принудительного переключения в обе стороны.
Основные технические характеристики
- Тип: 4/2 (две позиции, четыре линии)
- Модель: В63-13А
- Управление: Двухстороннее пневматическое
- Возврат: Пневматический (переключение подачей управляющего сигнала на соответствующую полость)
- Условный проход (Ду): 10 мм
- Присоединение: Резьбовое G3/8″ (боковое расположение отверстий, трубы в стороны)
- Распределительный орган: Плоский притертый золотник, связанный с поршнем
- Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433
- Смазка: Масло распыленное, вязкость 10–35 мм²/с при 50°C
- Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150
- Виброустойчивость: I степень жесткости по ГОСТ 28988
- Монтажное положение: Произвольное
- Крепление: Двумя винтами
Расшифровка обозначения В63-13А
- В63 — серия четырехлинейного пневмораспределителя
- 1 — двухстороннее пневматическое управление
- 3 — условный проход 10 мм, резьбовое присоединение G3/8″
- А — конструктивное исполнение
Особенности обозначения: Отсутствие индекса «01» в конце указывает на резьбовое присоединение (трубы в стороны) без монтажной плиты. Крепление осуществляется двумя винтами непосредственно к пневмосистеме. Модель В63-13А является самой компактной в линейке В63 с двухсторонним управлением, что делает её оптимальным выбором для систем с ограниченным монтажным пространством.
Конструктивные особенности
- Плоский притертый золотник, связанный с поршнем, обеспечивает высокую герметичность и точное перекрытие потоков.
- Минимальный износ золотниковой пары благодаря притирке рабочих поверхностей.
- Двухстороннее пневматическое управление — переключение золотника осуществляется подачей управляющего сигнала на одну из двух полостей управления.
- Отсутствие пружины возврата — фиксация положения золотника происходит за счет давления в полости управления.
- Резьбовое присоединение G3/8″ с боковым расположением отверстий для удобного монтажа труб.
- Крепление двумя винтами для надежной фиксации на оборудовании.
- Корпус, устойчивый к вибрациям (I степень жесткости по ГОСТ 28988) и механическим нагрузкам.
- Стабильная работа при интенсивных циклах включения благодаря высокой надежности и долговечности конструкции.
- Компактные габариты для установки в ограниченном пространстве.
Область применения
Пневмораспределитель В63-13А (Ду 10 мм, G3/8″) широко применяется в системах управления двухсторонними пневмоцилиндрами и пневмоприводами малого и среднего размера, автоматизированных производственных линиях, станках с ЧПУ, металлообрабатывающем оборудовании, упаковочных и фасовочных машинах, робототехнике, пневматических захватах, испытательных стендах, системах вентиляции и пневмотранспорта. Благодаря двухстороннему управлению модель В63-13А оптимальна для систем, где требуется принудительное переключение в обе стороны, фиксация положения без пружины и независимость от давления в канале питания. Компактные размеры делают её идеальным выбором для монтажа в ограниченном пространстве. Особенно эффективна в системах дистанционного управления и сложных пневматических схемах с несколькими исполнительными механизмами.
Аналоги и взаимозаменяемость
Пневмораспределитель В63-13А является надежной отечественной альтернативой импортным распределителям с условным проходом 10 мм и резьбовым присоединением G3/8″ с двухсторонним пневматическим управлением. При подборе аналога обращайте внимание на условный проход (Ду 10 мм), тип управления (двухстороннее пневматическое) и тип присоединения (резьбовое G3/8″). Модель В63-13А взаимозаменяема с исполнением В63-14А (Ду 16 мм) и В63-15А (Ду 20 мм) с учетом изменения условного прохода и резьбы, а также с моделью В63-13А-01 (стыковое присоединение) при условии наличия монтажной плиты. Отличие от В63-23А и В63-33А — двухстороннее управление вместо одностороннего, что требует подачи управляющего сигнала на соответствующую полость для переключения в каждую позицию.
Рекомендация по эксплуатации
Для обеспечения заявленного ресурса работы пневмораспределителя В63-13А сжатый воздух должен быть очищен не грубее 10 класса загрязненности по ГОСТ 17433. Допускается наличие распыленного масла вязкостью 10–35 мм²/с при 50°C. При монтаже убедитесь в надежности резьбовых соединений G3/8″ и правильности подключения линий (канал питания 1 — подвод давления, каналы 2 и 4 — к потребителю, каналы 3 и 5 — выход в атмосферу, полости управления X и Y — для переключения). Для снижения уровня шума при сбросе отработанного воздуха рекомендуется устанавливать пневмоглушители в выходные каналы. При двухстороннем управлении важно обеспечить надежную подачу управляющего сигнала на соответствующую полость — переключение происходит при подаче давления на одну из полостей управления, при этом противоположная полость сообщается с атмосферой.
Как заказать
Для приобретения пневмораспределителя В63-13А (Ду 10 мм, G3/8″, двухстороннее управление) или консультации по подбору оборудования свяжитесь с нашими менеджерами. Поможем подобрать оптимальное исполнение с учетом требуемого условного прохода, типа управления и способа возврата. Возможна поставка как отдельных распределителей, так и комплектующих (уплотнительные кольца, монтажные винты).
