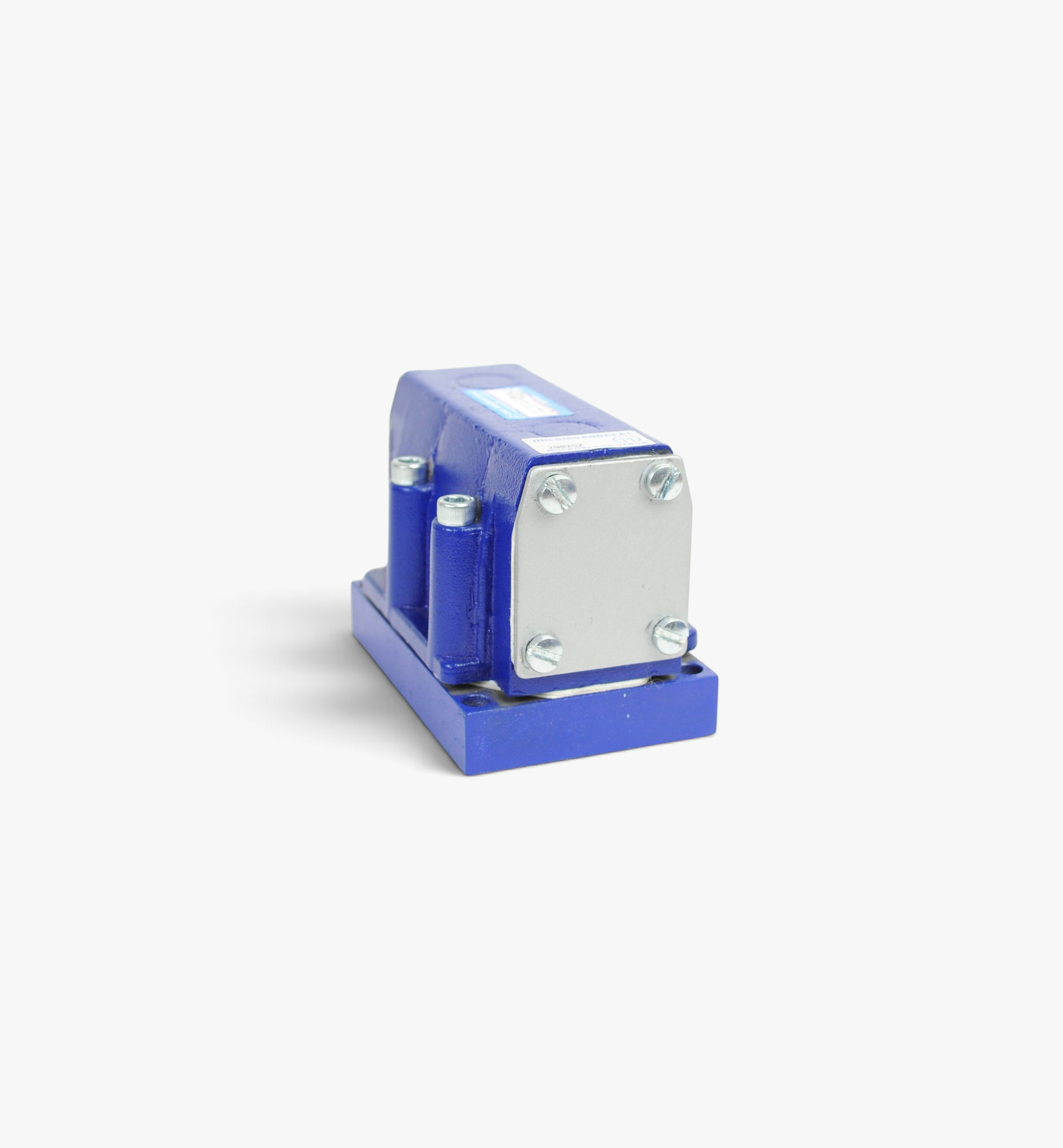

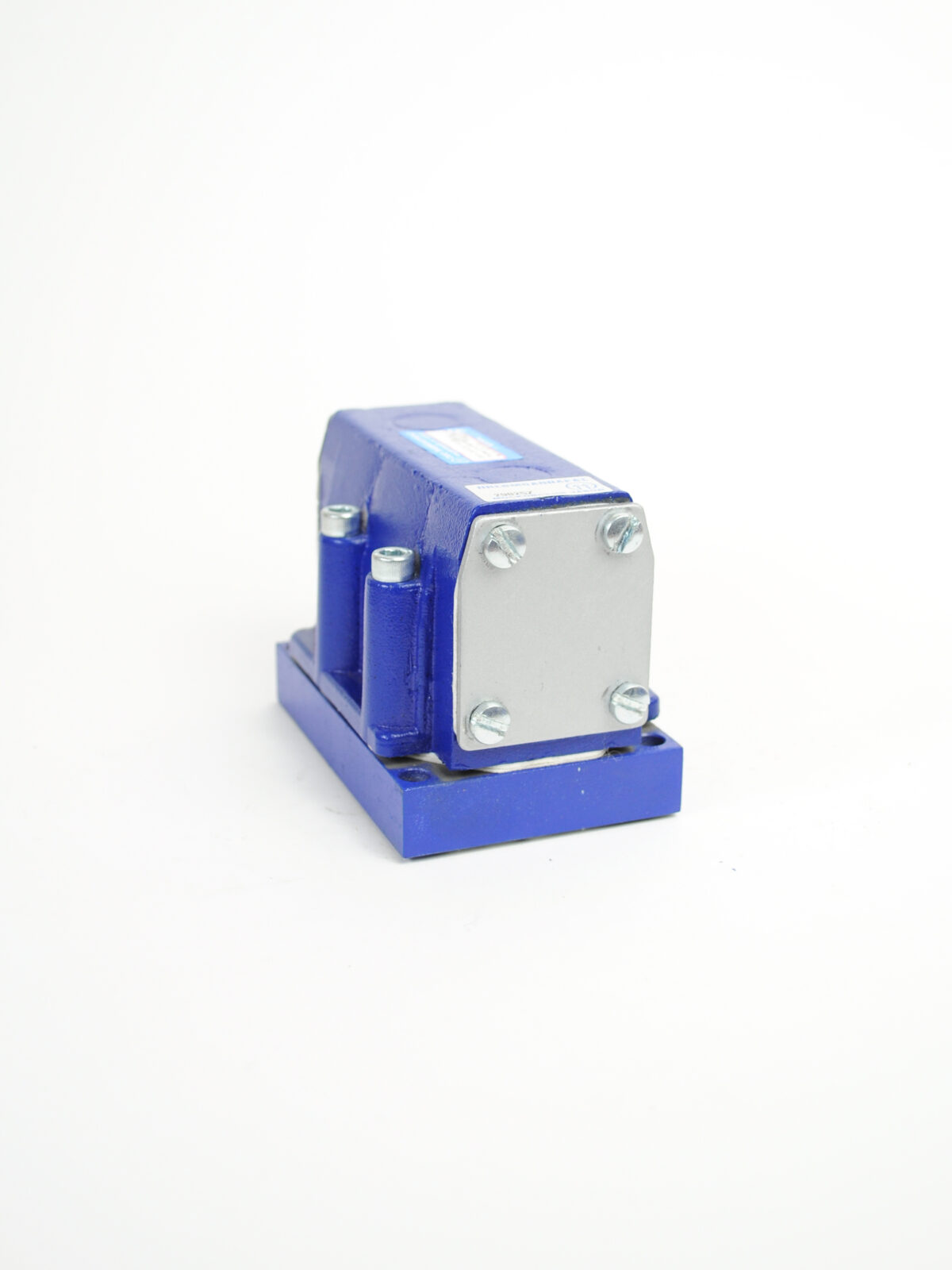

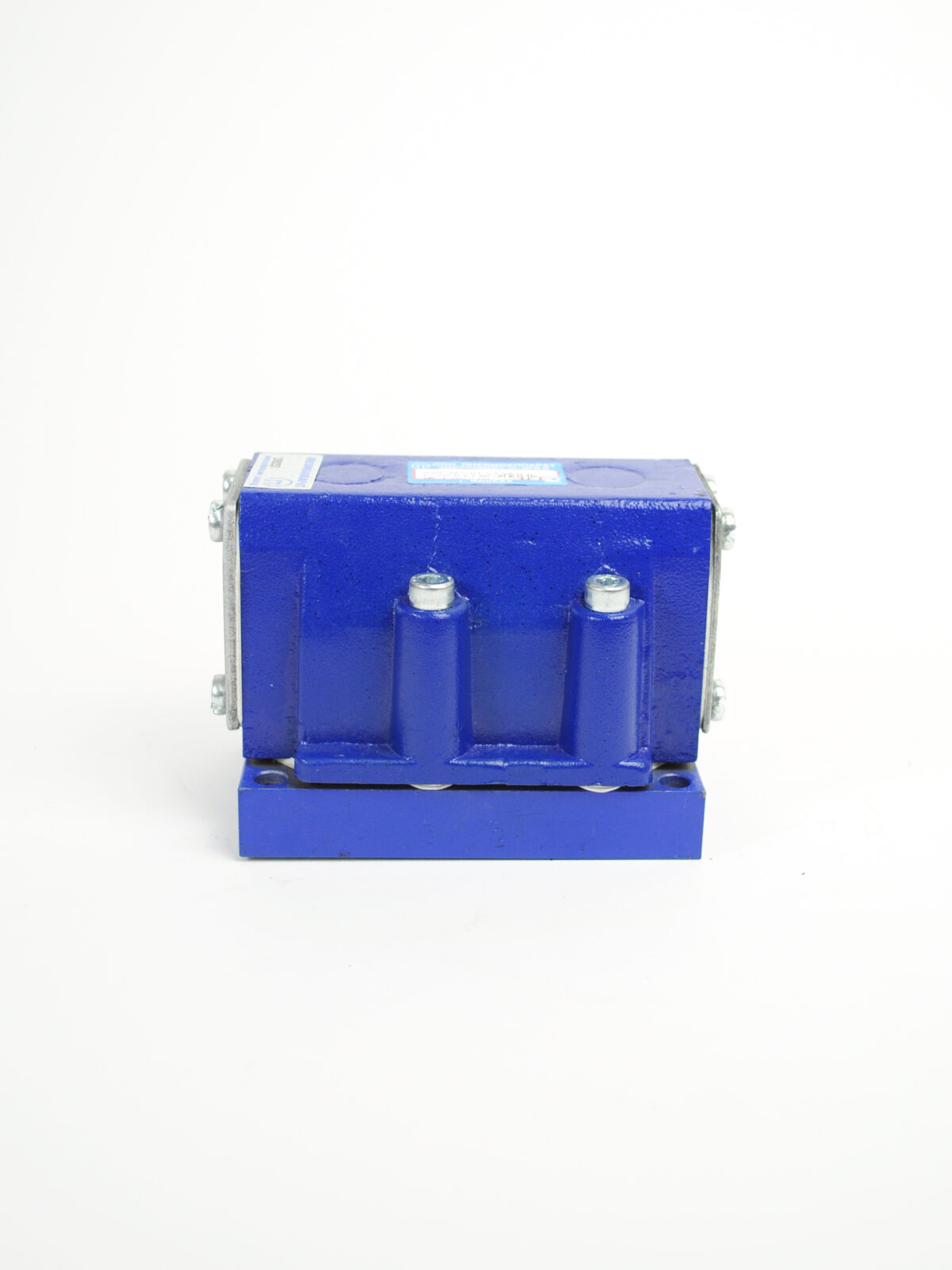

Пневмораспределитель В63-14А-01

Основные технические характеристики

• Тип: 4/2 (две позиции, четыре линии)
• Модель: В63-14А-01
• Управление: Двухстороннее пневматическое
• Возврат: Пневматический (переключение подачей управляющего сигнала на соответствующую полость)
• Условный проход (Ду): 16 мм
• Присоединение: Стыковое (на плите с нижним расположением отверстий)
• Распределительный орган: Плоский притертый золотник, связанный с поршнем
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433
• Смазка: Масло распыленное, вязкость 10–35 мм²/с при 50°C
• Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150
• Виброустойчивость: I степень жесткости по ГОСТ 28988
• Монтажное положение: Произвольное
• Крепление: Четырьмя винтами на монтажной плите
• Уплотнение: Резиновые кольца (входят в комплект поставки, установлены в цековках основания)

Расшифровка обозначения В63-14А-01

• В63 — серия четырехлинейного пневмораспределителя
• 1 — двухстороннее пневматическое управление
• 4 — условный проход 16 мм
• А — конструктивное исполнение
• 01 — стыковое присоединение (на плите, нижнее расположение отверстий)

Особенности обозначения: Наличие индекса «01» в конце указывает на стыковое присоединение через монтажную плиту. В комплект поставки входят резиновые уплотнительные кольца, установленные в цековках основания распределителя. Крепление осуществляется четырьмя винтами к специальной плите с выполненными в ней рабочими каналами. Модель В63-14А-01 отличается от исполнений В63-24А-01 и В63-34А-01 типом управления: в данной модели используется двухстороннее пневматическое управление, что позволяет принудительно переключать распределитель в обе стороны без использования пружины или давления питания.

Конструктивные особенности

• Плоский притертый золотник, связанный с поршнем, обеспечивает высокую герметичность и точное перекрытие потоков.
• Минимальный износ золотниковой пары благодаря притирке рабочих поверхностей.
• Двухстороннее пневматическое управление — переключение золотника осуществляется подачей управляющего сигнала на одну из двух полостей управления.
• Отсутствие пружины возврата — фиксация положения золотника происходит за счет давления в полости управления.
• Стыковое присоединение через монтажную плиту с нижним расположением рабочих каналов.
• Уплотнение рабочих каналов резиновыми кольцами, установленными в цековках основания (кольца входят в комплект поставки).
• Крепление четырьмя винтами к монтажной плите для надежной фиксации.
• Корпус, устойчивый к вибрациям (I степень жесткости по ГОСТ 28988) и механическим нагрузкам.
• Стабильная работа при интенсивных циклах включения благодаря высокой надежности и долговечности конструкции.
• Повышенная пропускная способность благодаря условному проходу 16 мм.
• Компактное стыковое исполнение для экономии монтажного пространства.

Область применения

Пневмораспределитель В63-14А-01 (Ду 16 мм, стыковое присоединение) широко применяется в системах управления двухсторонними пневмоцилиндрами и пневмоприводами среднего размера, автоматизированных производственных линиях, станках с ЧПУ, металлообрабатывающем оборудовании, упаковочных и фасовочных машинах, робототехнике, пневматических захватах, испытательных стендах, системах вентиляции и пневмотранспорта. Благодаря двухстороннему управлению модель В63-14А-01 оптимальна для систем, где требуется принудительное переключение в обе стороны, фиксация положения без пружины и независимость от давления в канале питания. Стыковое исполнение с нижним расположением отверстий идеально подходит для монтажа на распределительные панели и в компактные шкафы управления. Особенно эффективна в системах дистанционного управления и сложных пневматических схемах с несколькими исполнительными механизмами.

Аналоги и взаимозаменяемость

Пневмораспределитель В63-14А-01 является надежной отечественной альтернативой импортным распределителям с условным проходом 16 мм и стыковым присоединением с двухсторонним пневматическим управлением. При подборе аналога обращайте внимание на условный проход (Ду 16 мм), тип управления (двухстороннее пневматическое) и тип присоединения (стыковое с нижним расположением отверстий). Модель В63-14А-01 взаимозаменяема с исполнением В63-14А (резьбовое присоединение) при условии перехода на резьбовой монтаж, а также с моделями В63-13А-01 (Ду 10 мм) и В63-15А-01 (Ду 20 мм) с учетом изменения условного прохода. Отличие от В63-24А-01 и В63-34А-01 — двухстороннее управление вместо одностороннего, что требует подачи управляющего сигнала на соответствующую полость для переключения в каждую позицию. При замене обязательно наличие монтажной плиты с соответствующими рабочими каналами.

Рекомендация по эксплуатации

Для обеспечения заявленного ресурса работы пневмораспределителя В63-14А-01 сжатый воздух должен быть очищен не грубее 10 класса загрязненности по ГОСТ 17433. Допускается наличие распыленного масла вязкостью 10–35 мм²/с при 50°C. При стыковом монтаже убедитесь в целостности резиновых уплотнительных колец, установленных в цековках основания распределителя, и правильности соединения каналов с монтажной плитой. Крепление осуществляйте четырьмя винтами с равномерной затяжкой для обеспечения герметичности. Для снижения уровня шума при сбросе отработанного воздуха рекомендуется устанавливать пневмоглушители в выходные каналы монтажной плиты. При двухстороннем управлении важно обеспечить надежную подачу управляющего сигнала на соответствующую полость — переключение происходит при подаче давления на одну из полостей управления, при этом противоположная полость сообщается с атмосферой.
