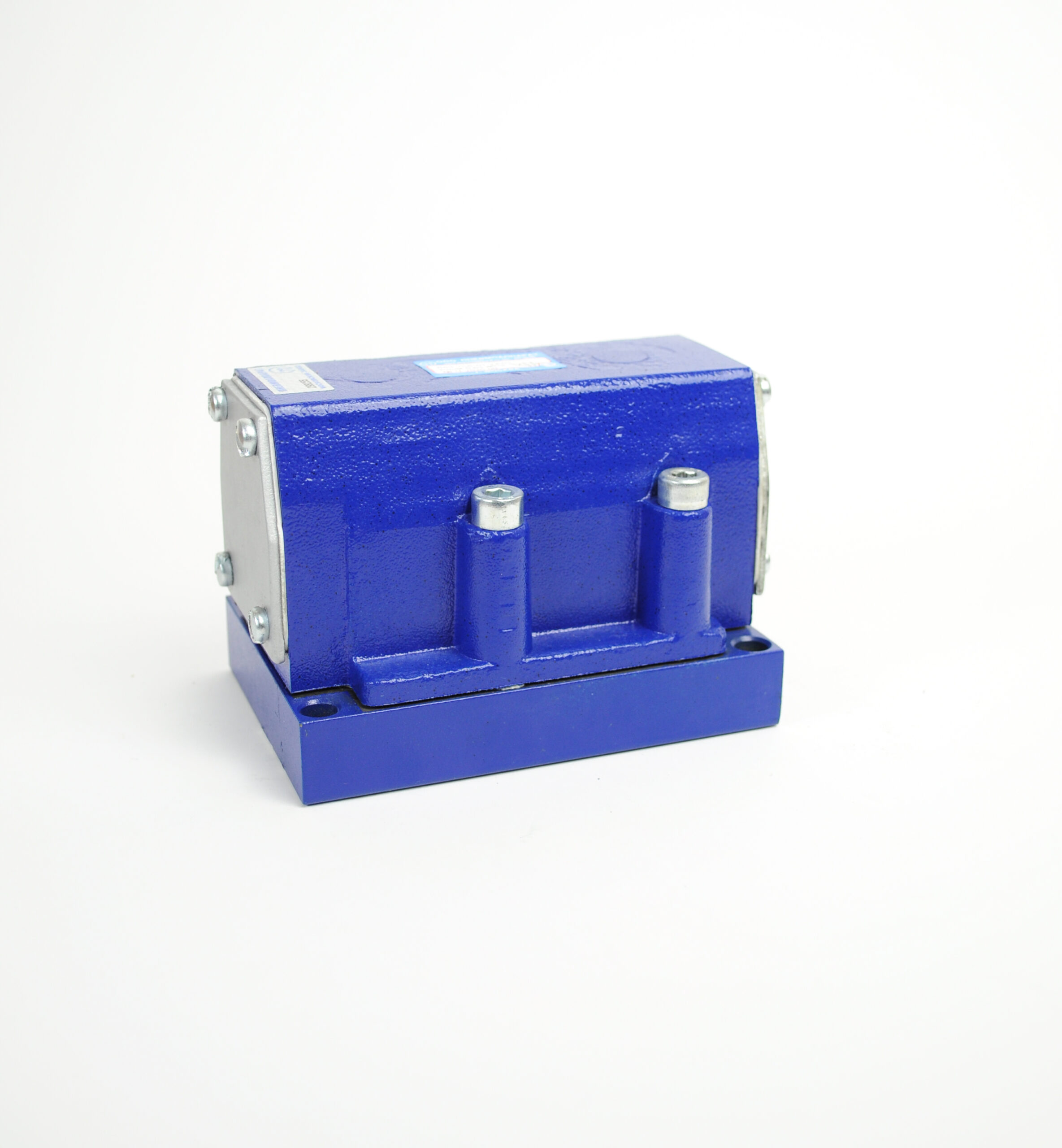

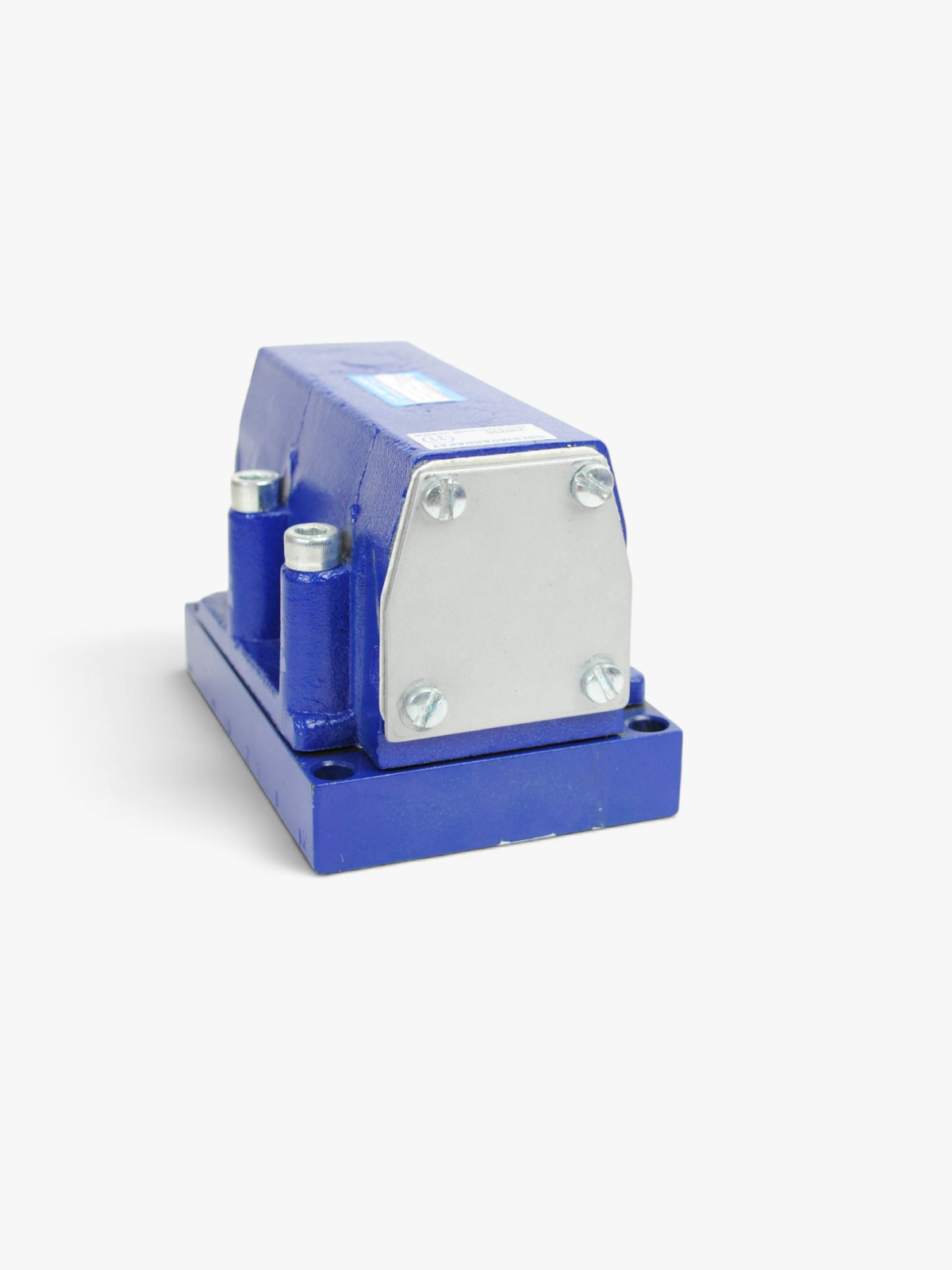

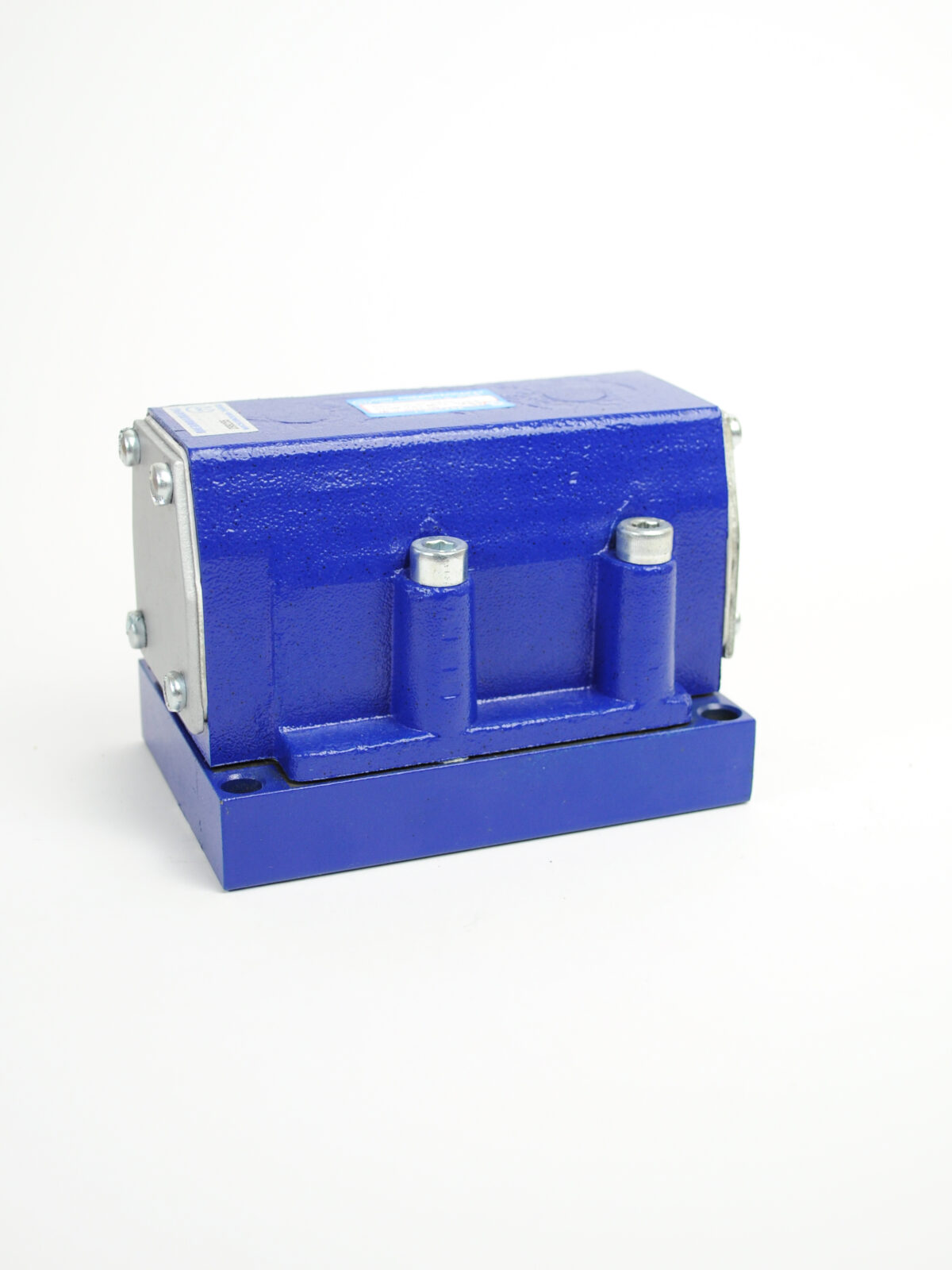

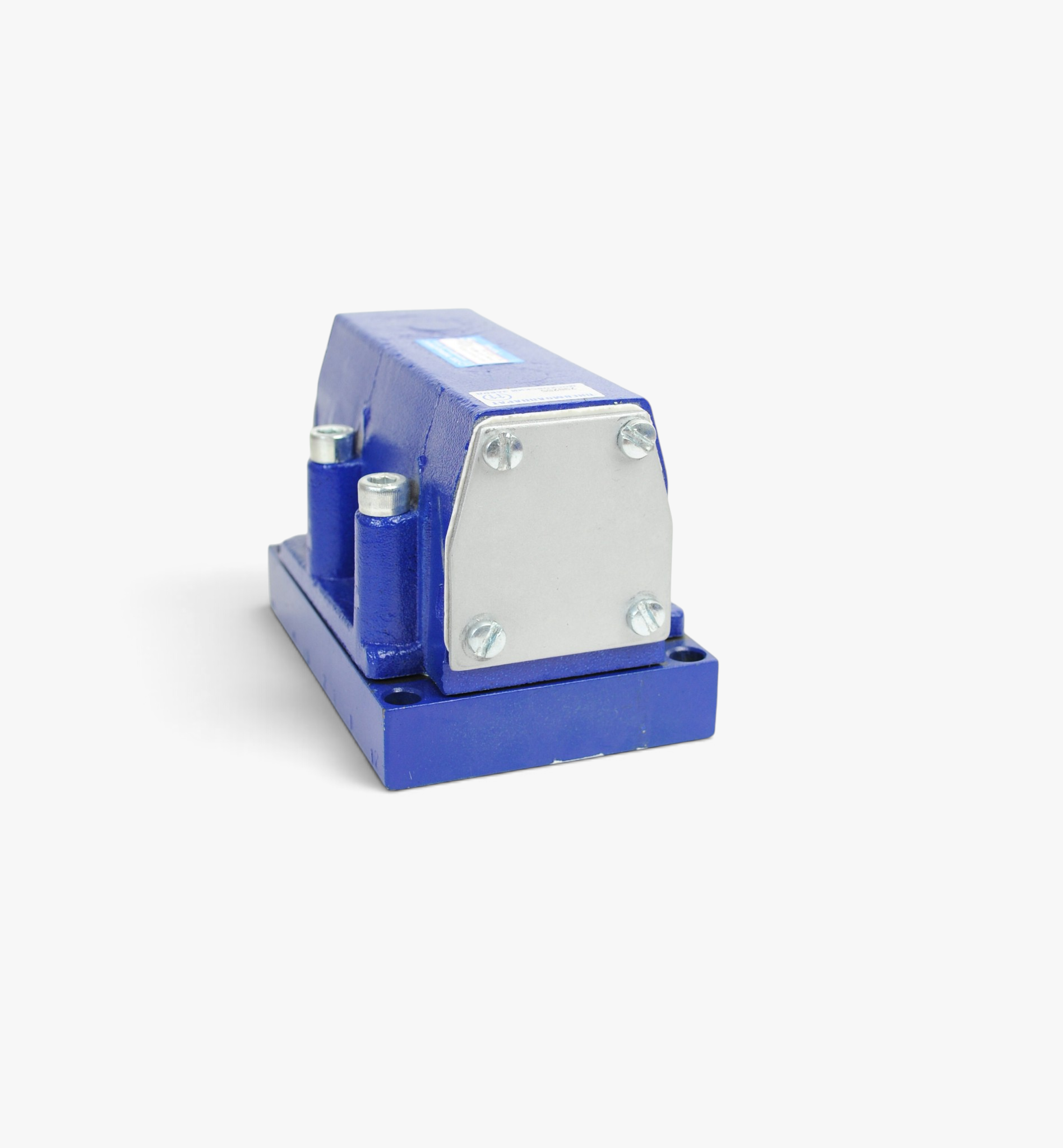

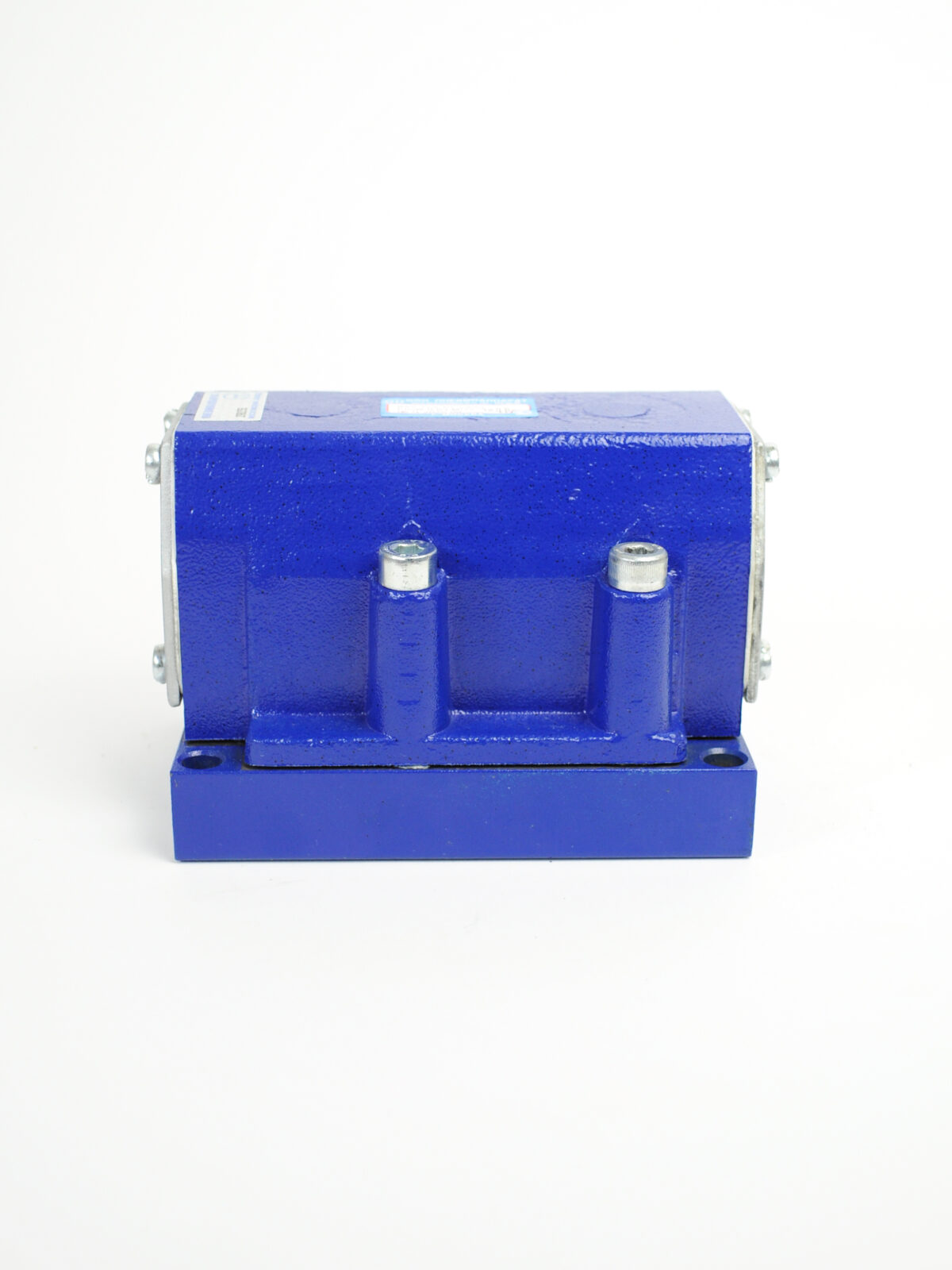

Пневмораспределитель В63-25А-01

Основные технические характеристики

• Тип: 4/2 (две позиции, четыре линии)
• Модель: В63-25А-01
• Управление: Одностороннее пневматическое
• Возврат: Пружинный
• Условный проход (Ду): 20 мм
• Присоединение: Стыковое (на плите с нижним расположением отверстий)
• Распределительный орган: Плоский притертый золотник, связанный с поршнем
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433
• Смазка: Масло распыленное, вязкость 10–35 мм²/с при 50°C
• Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150
• Виброустойчивость: I степень жесткости по ГОСТ 28988
• Монтажное положение: Произвольное
• Крепление: Четырьмя винтами на монтажной плите
• Уплотнение: Резиновые кольца (входят в комплект поставки, установлены в цековках основания)

Расшифровка обозначения В63-25А-01

• В63 — серия четырехлинейного пневмораспределителя
• 2 — одностороннее пневматическое управление с пневматическим возвратом
• 5 — условный проход 20 мм
• А — конструктивное исполнение
• 01 — стыковое присоединение (на плите, нижнее расположение отверстий)

Особенности обозначения: Наличие индекса «01» в конце указывает на стыковое присоединение через монтажную плиту. В комплект поставки входят резиновые уплотнительные кольца, установленные в цековках основания распределителя. Крепление осуществляется четырьмя винтами к специальной плите с выполненными в ней рабочими каналами. Модель В63-25А-01 является самой производительной в линейке В63 с условным проходом 20 мм в стыковом исполнении.

Конструктивные особенности

• Плоский притертый золотник, связанный с поршнем, обеспечивает высокую герметичность и точное перекрытие потоков.
• Минимальный износ золотниковой пары благодаря притирке рабочих поверхностей.
• Пружинный возврат золотника в исходное положение при снятии управляющего сигнала.
• Стыковое присоединение через монтажную плиту с нижним расположением рабочих каналов.
• Уплотнение рабочих каналов резиновыми кольцами, установленными в цековках основания (кольца входят в комплект поставки).
• Крепление четырьмя винтами к монтажной плите для надежной фиксации.
• Корпус, устойчивый к вибрациям (I степень жесткости по ГОСТ 28988) и механическим нагрузкам.
• Стабильная работа при интенсивных циклах включения благодаря высокой надежности и долговечности конструкции.
• Максимальная пропускная способность благодаря условному проходу 20 мм.
• Компактное стыковое исполнение для экономии монтажного пространства.

Область применения

Пневмораспределитель В63-25А-01 (Ду 20 мм, стыковое присоединение) широко применяется в системах управления двухсторонними пневмоцилиндрами и пневмоприводами большого размера, автоматизированных производственных линиях, станках с ЧПУ, металлообрабатывающем оборудовании, упаковочных и фасовочных машинах, робототехнике, пневматических захватах, испытательных стендах, системах вентиляции и пневмотранспорта. Благодаря пружинному возврату модель В63-25А-01 оптимальна для систем, где требуется автоматический возврат в исходное положение при снятии управляющего сигнала или аварийном отключении питания. Стыковое исполнение с нижним расположением отверстий идеально подходит для монтажа на распределительные панели и в компактные шкафы управления. Условный проход 20 мм обеспечивает максимальную пропускную способность для работы с крупными пневмоприводами.

Аналоги и взаимозаменяемость

Пневмораспределитель В63-25А-01 является надежной отечественной альтернативой импортным распределителям с условным проходом 20 мм и стыковым присоединением. При подборе аналога обращайте внимание на условный проход (Ду 20 мм), тип управления (одностороннее пневматическое), способ возврата (пружинный) и тип присоединения (стыковое с нижним расположением отверстий). Модель В63-25А-01 взаимозаменяема с исполнением В63-25А (резьбовое присоединение) при условии перехода на резьбовой монтаж, а также с моделями В63-23А-01 (Ду 10 мм) и В63-24А-01 (Ду 16 мм) с учетом изменения условного прохода. При замене обязательно наличие монтажной плиты с соответствующими рабочими каналами и условным проходом не менее 20 мм.

Рекомендация по эксплуатации

Для обеспечения заявленного ресурса работы пневмораспределителя В63-25А-01 сжатый воздух должен быть очищен не грубее 10 класса загрязненности по ГОСТ 17433. Допускается наличие распыленного масла вязкостью 10–35 мм²/с при 50°C. При стыковом монтаже убедитесь в целостности резиновых уплотнительных колец, установленных в цековках основания распределителя, и правильности соединения каналов с монтажной плитой. Крепление осуществляйте четырьмя винтами с равномерной затяжкой для обеспечения герметичности. Для снижения уровня шума при сбросе отработанного воздуха рекомендуется устанавливать пневмоглушители в выходные каналы монтажной плиты. Пружинный возврат обеспечивает автоматическое переключение при снятии управляющего сигнала, что повышает безопасность эксплуатации. Учитывайте повышенные расходы воздуха при работе с Ду 20 мм и соответствующим образом рассчитывайте производительность компрессорного оборудования и пропускную способность монтажной плиты.
