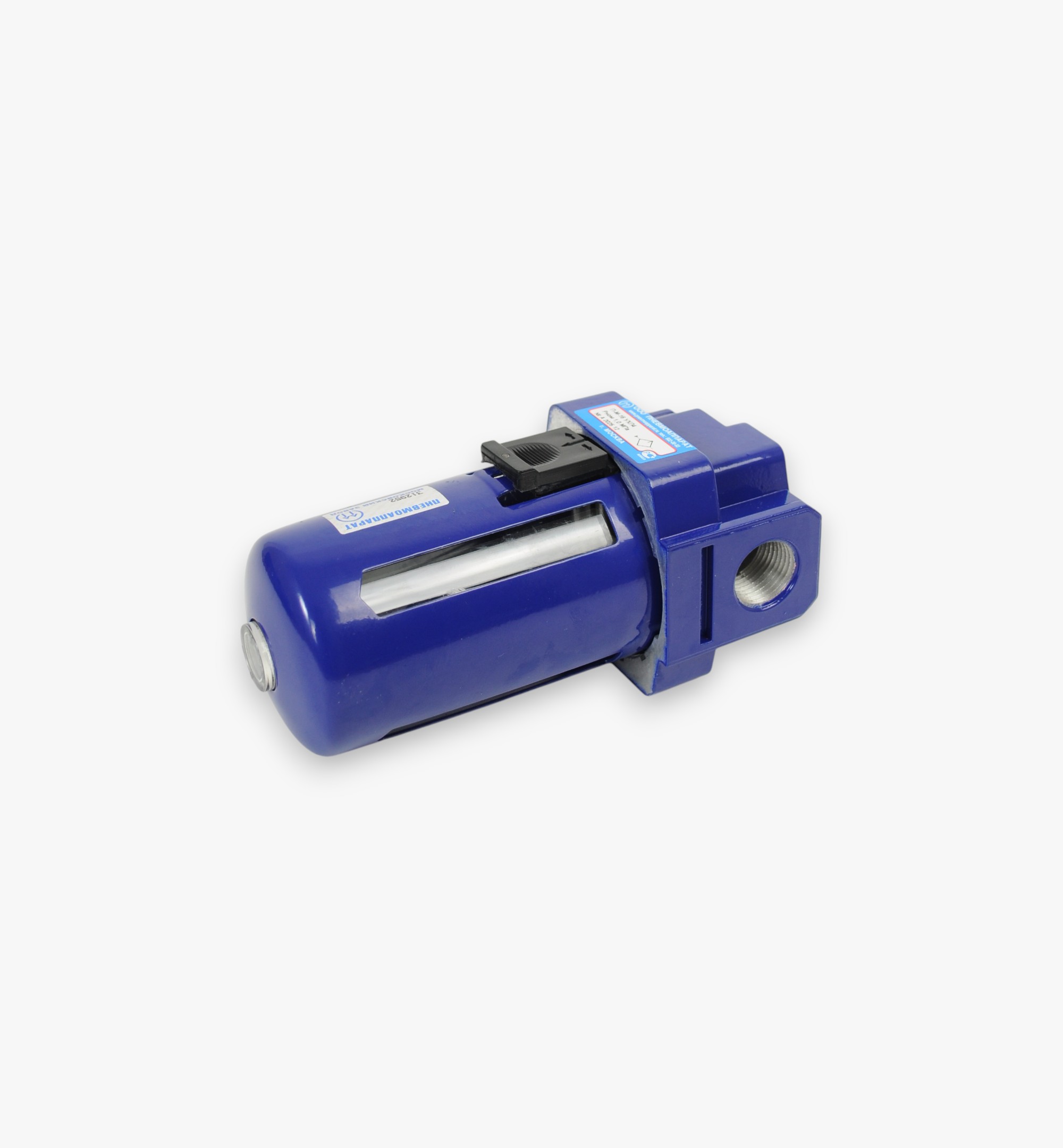

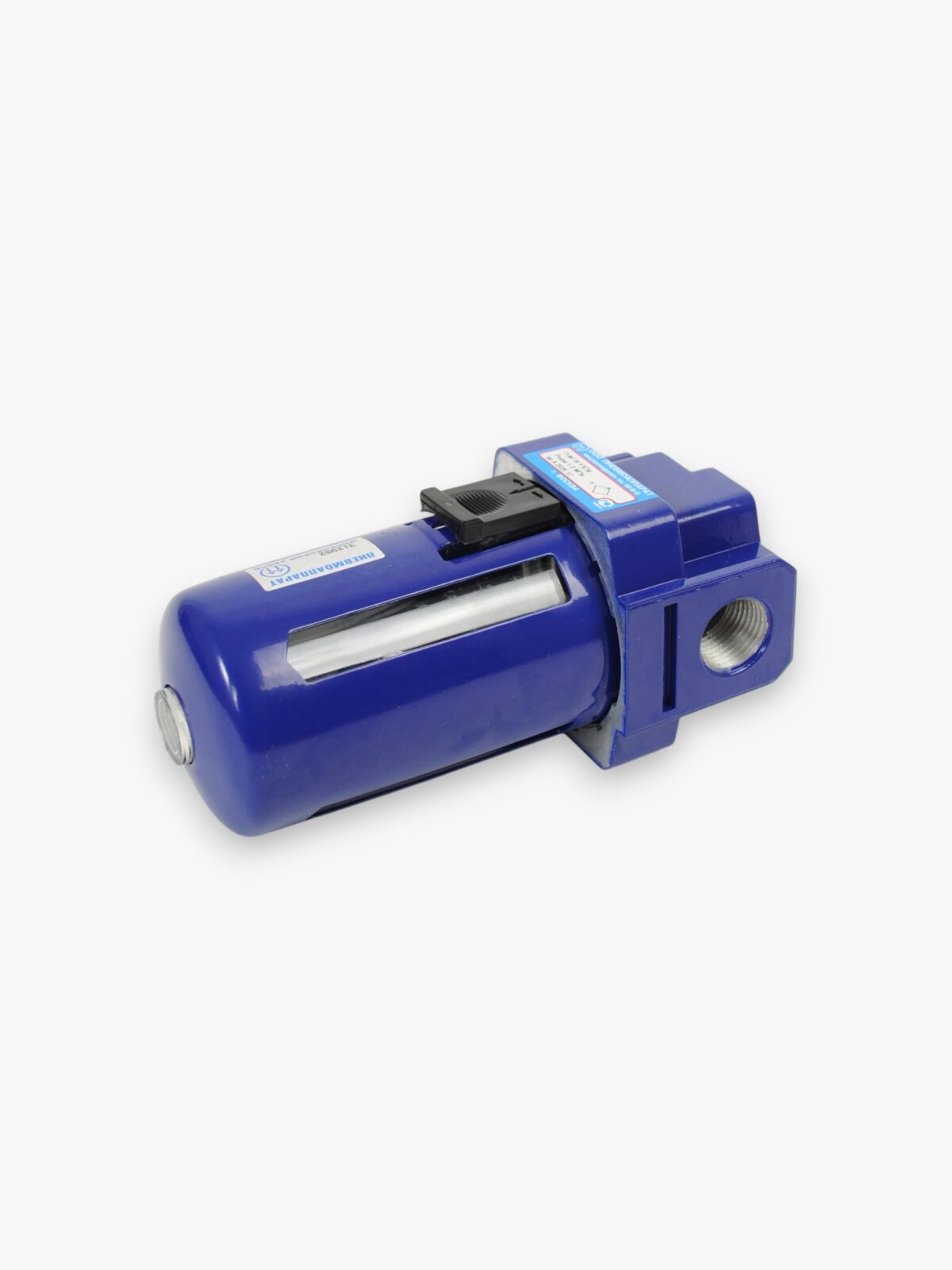

Маслораспылитель П-М-16

Основные технические характеристики

• Модель: П-М-16
• Условный проход (Ду): 16 мм
• Тип: маслораспылитель для пневмосистем
• Присоединение: резьбовое G1/2
• Номинальное давление: 1,0 МПа
• Потеря давления при максимальном расходе: не более 0,035 МПа
• Расход воздуха при давлении на входе 0,63 МПа (максимальный): не менее 7,0 м³/мин
• Расход воздуха при давлении на входе 0,63 МПа (минимальный): не более 0,16 м³/мин
• Подача масла (максимальная): не менее 50 кап./мин
• Подача масла (минимальная при макс. расходе): не более 2,0 кап./мин
• Полезная вместимость резервуара: не менее 190 см³
• Масса: не более 1,11 кг

Конструктивные особенности

• Корпус с резьбовыми отверстиями G1/2 для присоединения
• Эластичная шторка, формирующая зону разрежения для подачи масла
• Прозрачный колпачок под защитным кожухом с прорезями для контроля уровня масла
• Дроссель для регулировки подачи масла в широком диапазоне
• Стакан с увеличенной полезной вместимостью (190 см³)
• Климатическое исполнение УХЛ и О, категория размещения 4

Область применения

Маслораспылитель П-М-16 применяется для смазывания подвижных деталей в пневматических приводах и системах промышленного оборудования. Рекомендован для станкостроения, металлообрабатывающих машин, упаковочного оборудования, пневмосистем средней производительности. Работает на сжатом воздухе давлением 0,1–1,0 МПа, очищенном по 10 классу ГОСТ 17433.

Рекомендация по эксплуатации

Установка маслораспылителя должна производиться вертикально (резервуар вниз), стрелка на корпусе должна совпадать с направлением потока воздуха. Заправка — минеральным маслом вязкостью не более 35 мм²/с при 50°С, класс чистоты не грубее 14. Уровень масла поддерживается между красными рисками. Регулярно проверяйте дозировку и при необходимости очищайте резервуар продувкой или промывкой керосином. Избегайте избыточной подачи масла для снижения расхода и загрязнения.
