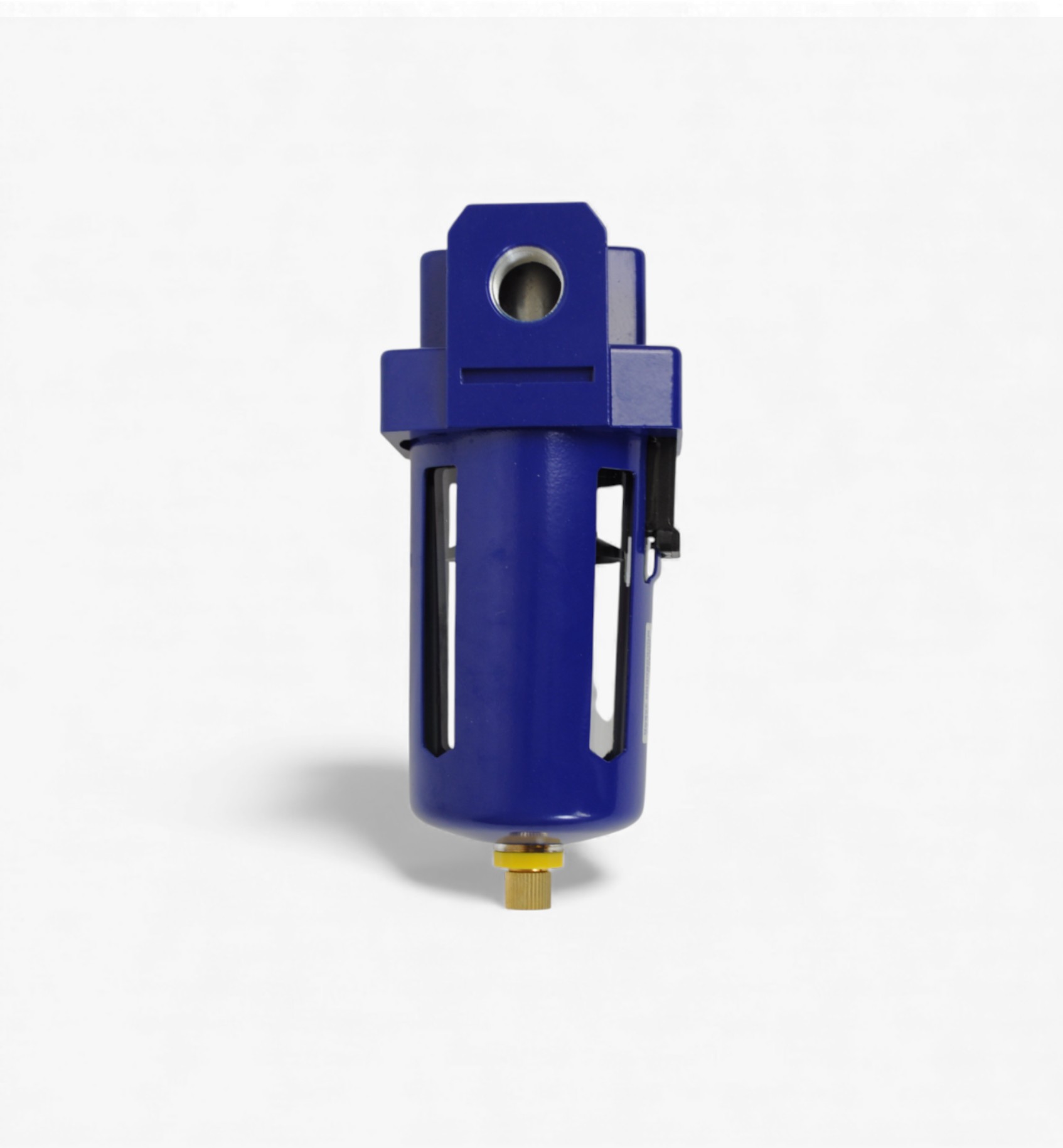

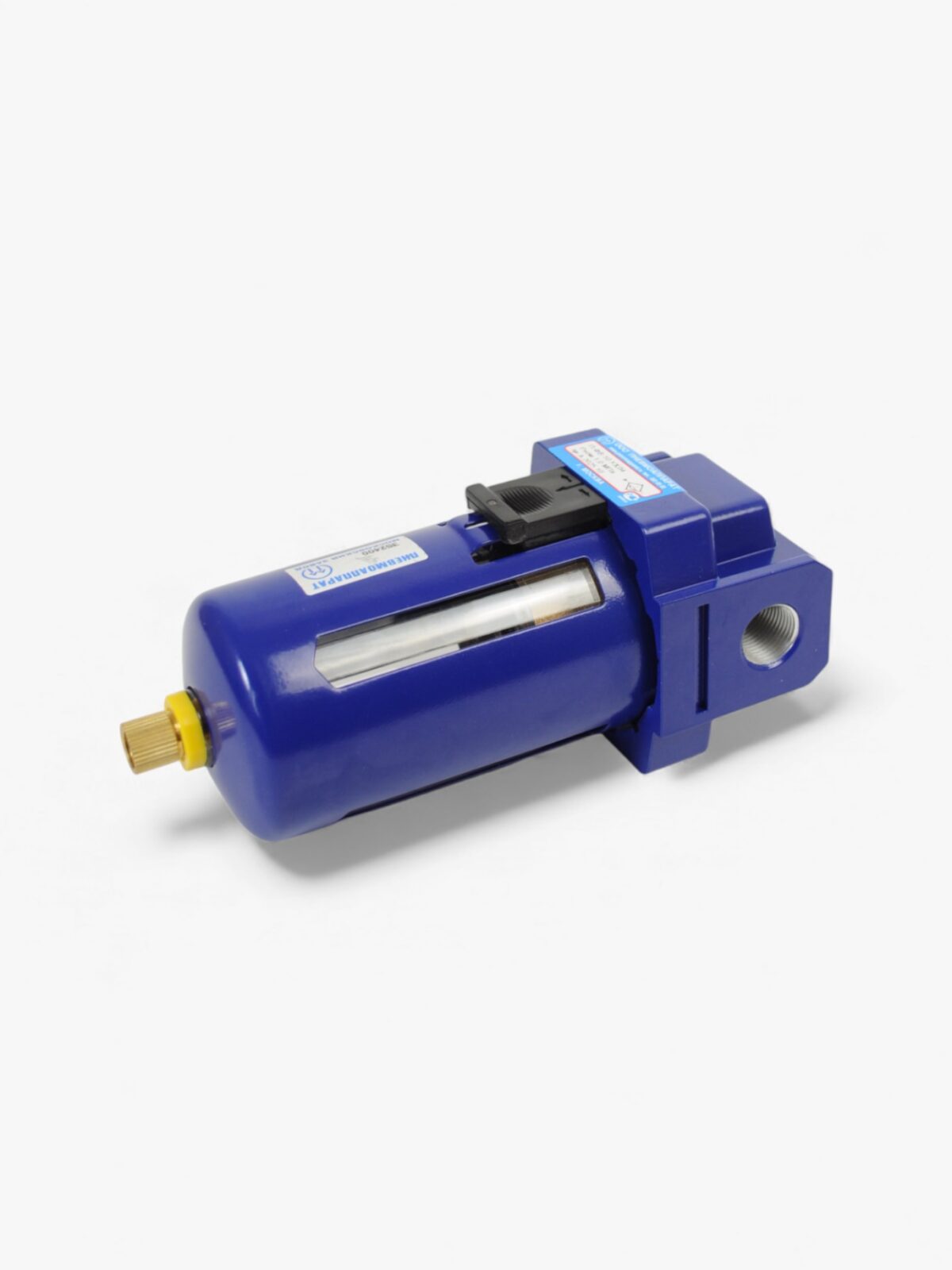

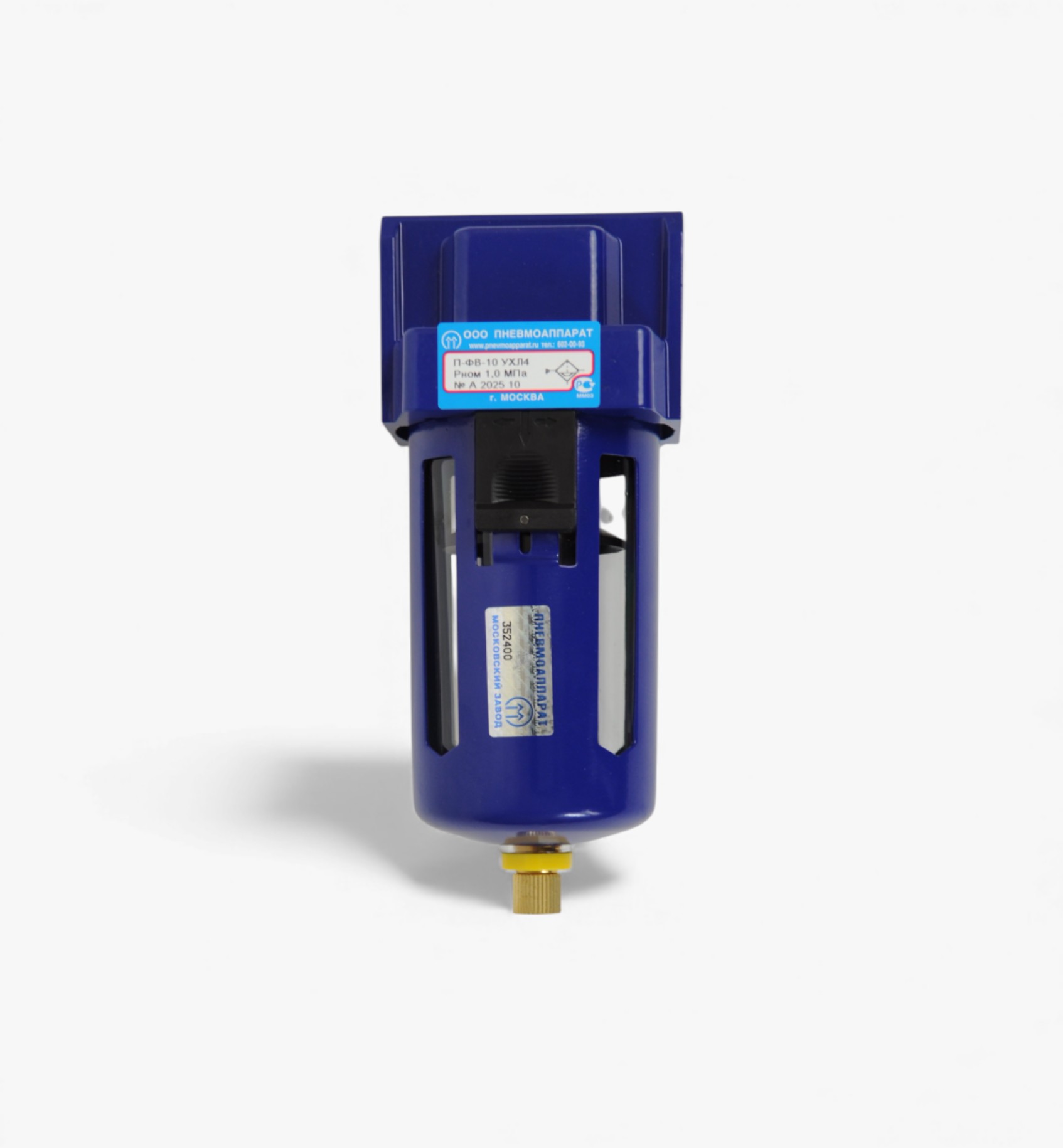

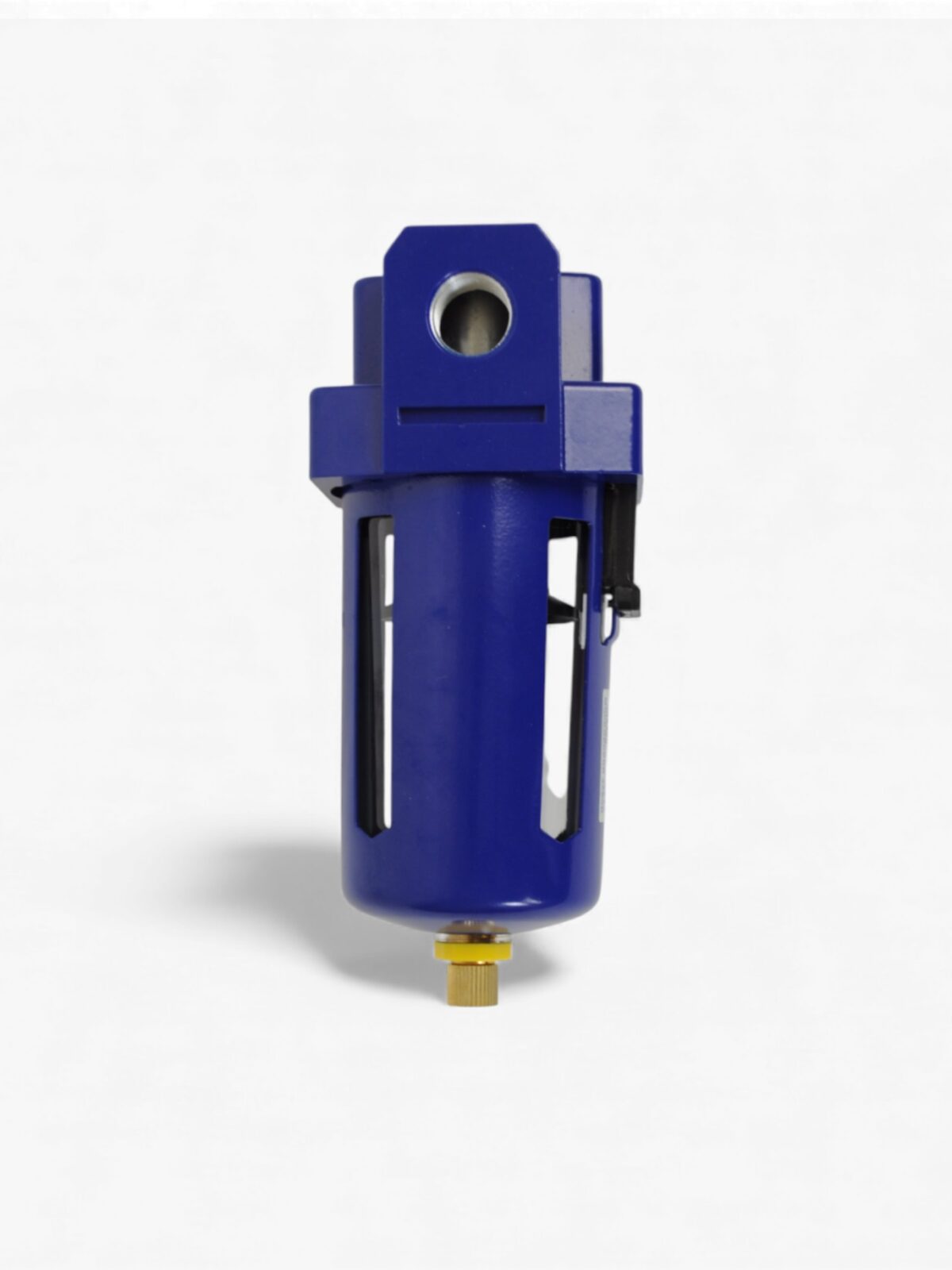

Фильтр-влагоотделитель П-ФВ-10

Основные технические характеристики

• Модель: П-ФВ-10
• Условный проход (Ду): 10 мм
• Присоединение: G3/8″
• Номинальное давление: 1,0 МПа
• Номинальный расход воздуха: 4,00 м³/мин
• Абсолютная тонкость фильтрации: 25 мкм
• Степень влагоотделения: не менее 90%
• Отвод конденсата: полуавтоматический с возможностью ручного
• Масса: не более 0,55 кг

Конструктивные особенности

• Центробежный принцип очистки – эффективное отделение капельной влаги и масла
• Металлокерамический фильтрующий элемент с тонкостью очистки 25 мкм
• Встроенный дефлектор, предотвращающий попадание крупных частиц на фильтрующую поверхность
• Прозрачный полимерный стакан в металлическом кожухе со смотровыми прорезями
• Полуавтоматический отвод конденсата с дублирующим ручным управлением
• Резьбовое присоединение G3/8″ для надёжного монтажа

Область применения

Фильтр-влагоотделитель П-ФВ-10 рекомендован для использования в пневматических системах среднего и крупного промышленного оборудования. Применяется в металлообработке, деревообрабатывающих станках, упаковочных линиях, строительном оборудовании и системах пневмотранспорта. Обеспечивает качественную подготовку воздуха для пневмоцилиндров, клапанов и пневмоинструмента с высоким потреблением воздуха.

Рекомендация по эксплуатации

Установка фильтра осуществляется в вертикальном положении непосредственно на трубопроводе. Допустимое отклонение от вертикали – не более 5°. Строго соблюдайте направление потока воздуха по стрелке на корпусе. Регулярно проверяйте уровень конденсата в стакане и своевременно удаляйте его. При увеличении перепада давления замените фильтрующий элемент. Устройство не требует сложного обслуживания и надёжно работает в производственных условиях.
