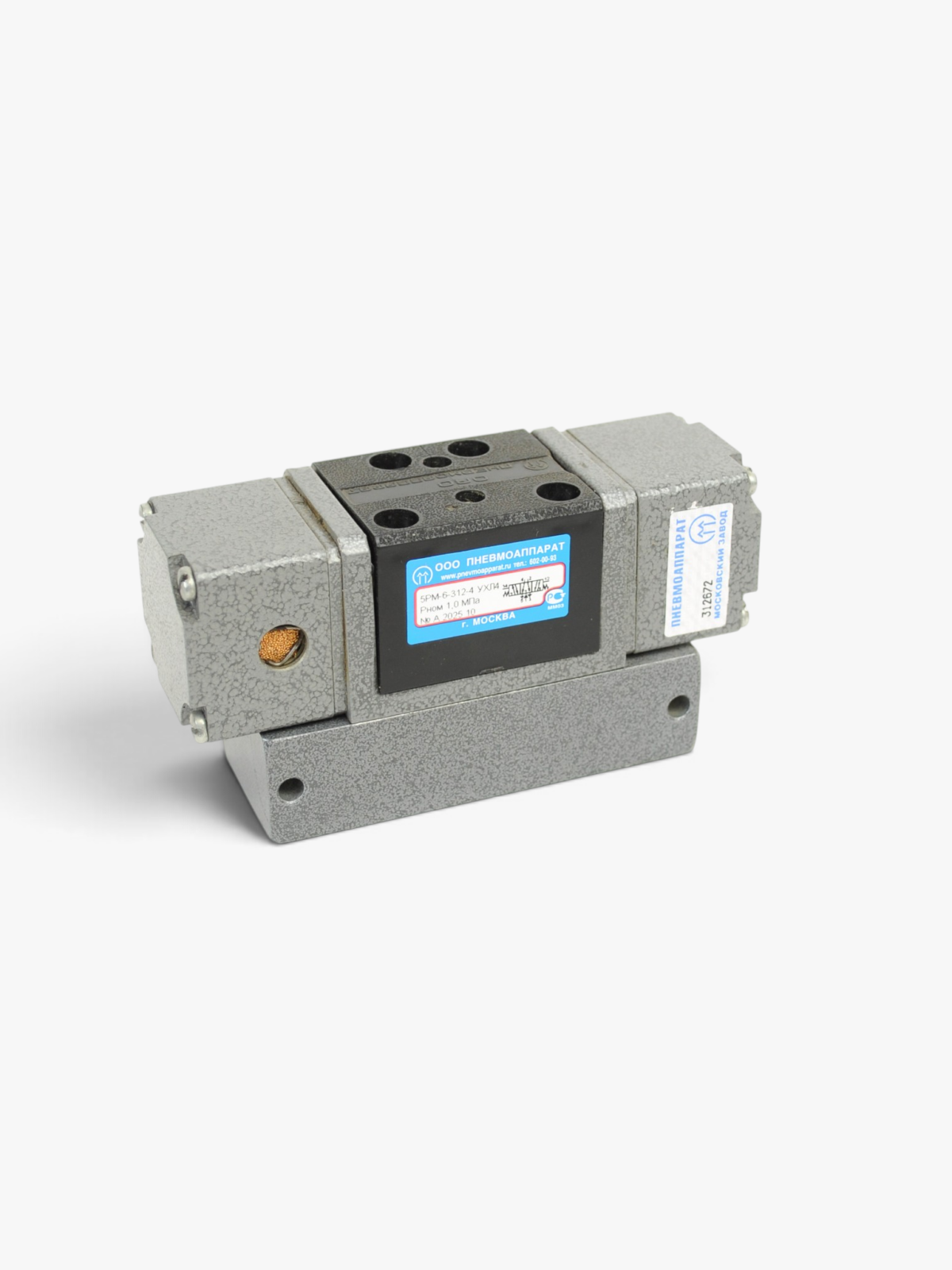

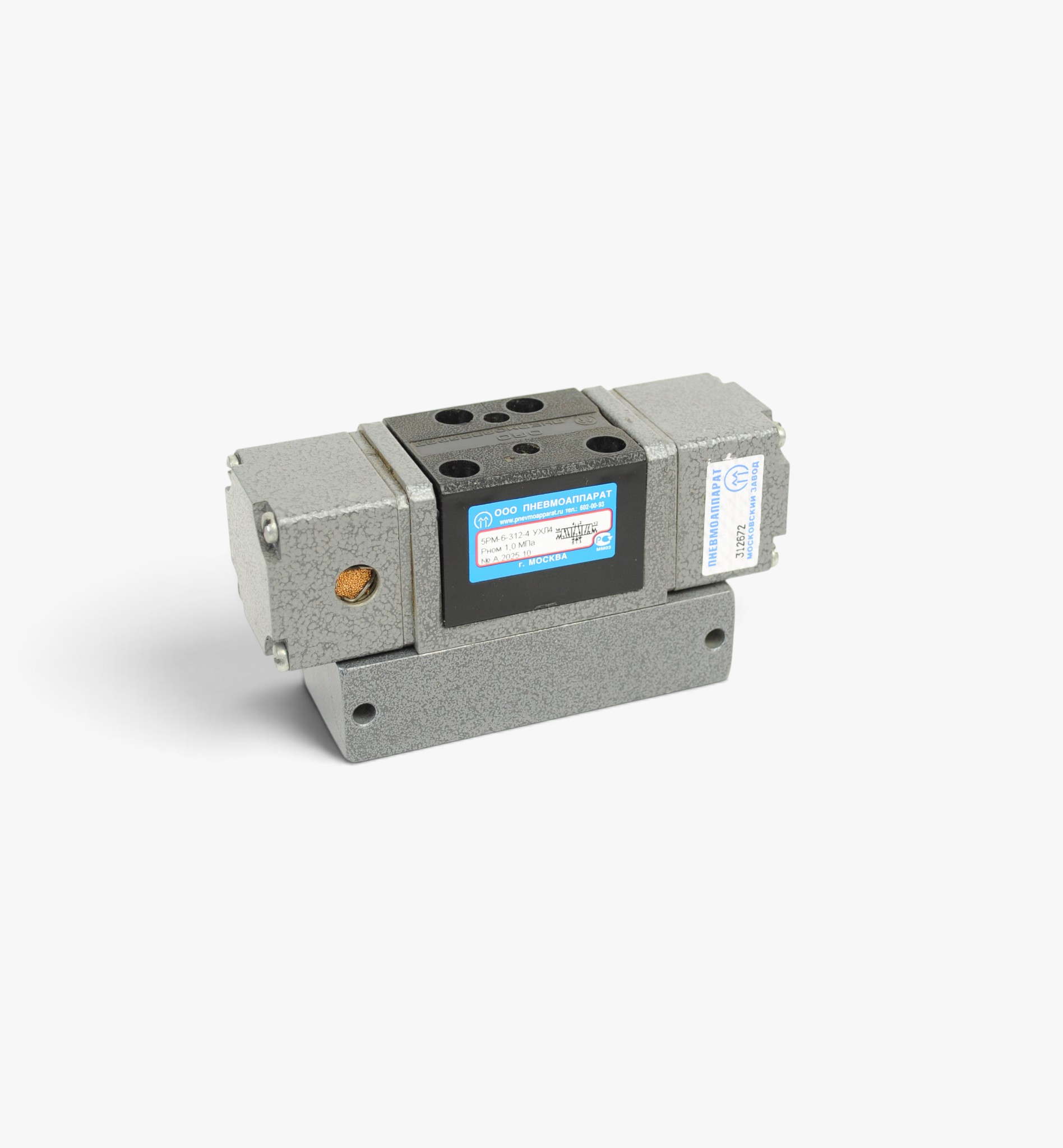

Пневмораспределитель 5РМ-6-312-4

Основные технические характеристики

• Модель: 5РМ-6-312-4
• Тип: Распределитель 5-линейный, 3-позиционный
• Условный проход (Ду): 6 мм
• Присоединение: Резьбовое (с плитой), отверстия К1/4″, поверхность по ISO 5599/1
• Расположение отверстий: Нижнее (трубы вниз)
• Тип управления: Пневматическое, двухстороннее (2)
• Тип возврата: Двухстороннее управление (2)
• Исполнение по плите: 4 — с плитой для трубного монтажа (трубы вниз)
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, с распыленным маслом вязкостью 10–35 мм²/с при 50°С
• Климатическое исполнение: УХЛ и О, категория размещения 4 по ГОСТ 15150
• Виброустойчивость: II степень жесткости по ГОСТ 28988

Конструктивные особенности

• Цилиндрический золотник с эластичными уплотнениями, размещенный в корпусе, обеспечивает высокую герметичность и плавность переключения между тремя позициями;
• Двухстороннее пневматическое управление позволяет переключать распределитель в обе стороны от средней позиции за счет подачи управляющего сигнала на соответствующий пневмопривод, обеспечивая высокое быстродействие и точность позиционирования;
• Трехпозиционное исполнение обеспечивает фиксацию золотника в средней позиции при отсутствии управляющих сигналов;
• Резьбовое присоединение с монтажной плитой и нижним расположением отверстий К1/4″ (трубы вниз) упрощает подключение трубопроводов и обеспечивает эстетичный и аккуратный монтаж с вертикальным подводом магистралей;
• Соответствие стандарту ISO 5599/1 обеспечивает универсальность и совместимость с монтажными плитами и ответными частями других производителей;
• Крепление распределителя к монтажной плите четырьмя винтами через отверстия в корпусе обеспечивает надежную фиксацию;
• Вибрационная стойкость II степени жесткости позволяет эксплуатировать распределитель в условиях повышенных вибрационных нагрузок.

Область применения

Пневмораспределитель 5РМ-6-312-4 широко применяется в системах пневмоавтоматики для управления пневматическими приводами, где требуется принудительное переключение в обе стороны с фиксацией в средней позиции. Он востребован в станкостроении, упаковочном оборудовании, конвейерных линиях, пищевой промышленности и других отраслях, где требуется надежное переключение потоков сжатого воздуха с возможностью остановки в средней позиции. Благодаря резьбовому присоединению с нижним расположением отверстий модель 5РМ-6-312-4 идеально подходит для пневмосистем, где требуется вертикальный подвод трубопроводов для экономии пространства и удобства обслуживания.

Рекомендация по эксплуатации

Для обеспечения долговечной и бесперебойной работы пневмораспределителя 5РМ-6-312-4 рекомендуется использовать сжатый воздух с очисткой не грубее 10 класса загрязненности по ГОСТ 17433. При эксплуатации в системах с маслораспылением применяйте масла вязкостью от 10 до 35 мм²/с при температуре 50°С. Регулярно проверяйте герметичность резьбовых соединений и состояние уплотнений золотника. При двухстороннем управлении важно обеспечить своевременную подачу управляющих сигналов для корректного переключения между позициями. При монтаже трубопроводов используйте уплотнительные материалы (ФУМ-ленту или анаэробные герметики) для предотвращения утечек сжатого воздуха. Монтаж и демонтаж производите только при отключенном давлении в пневмосистеме.
