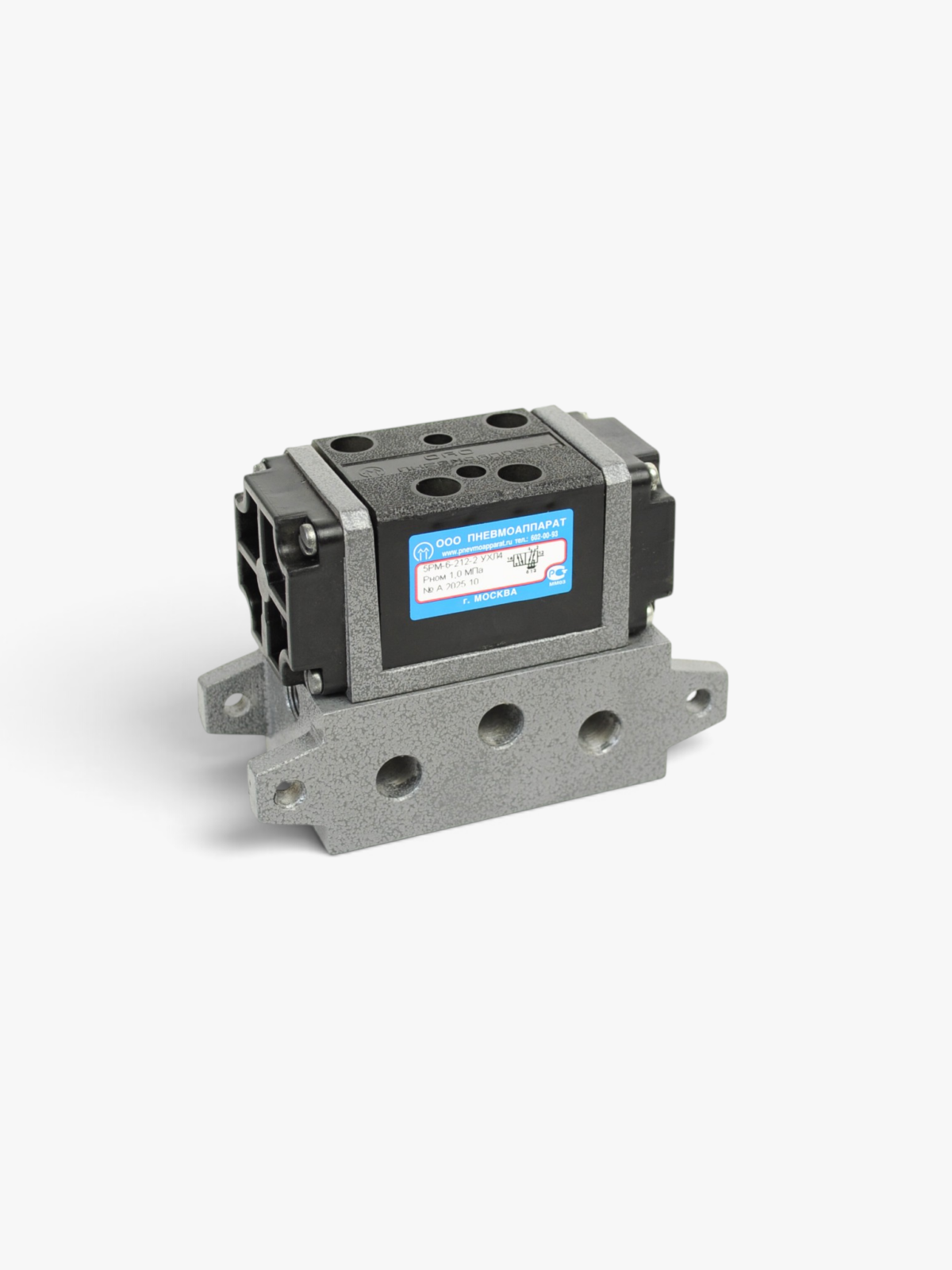

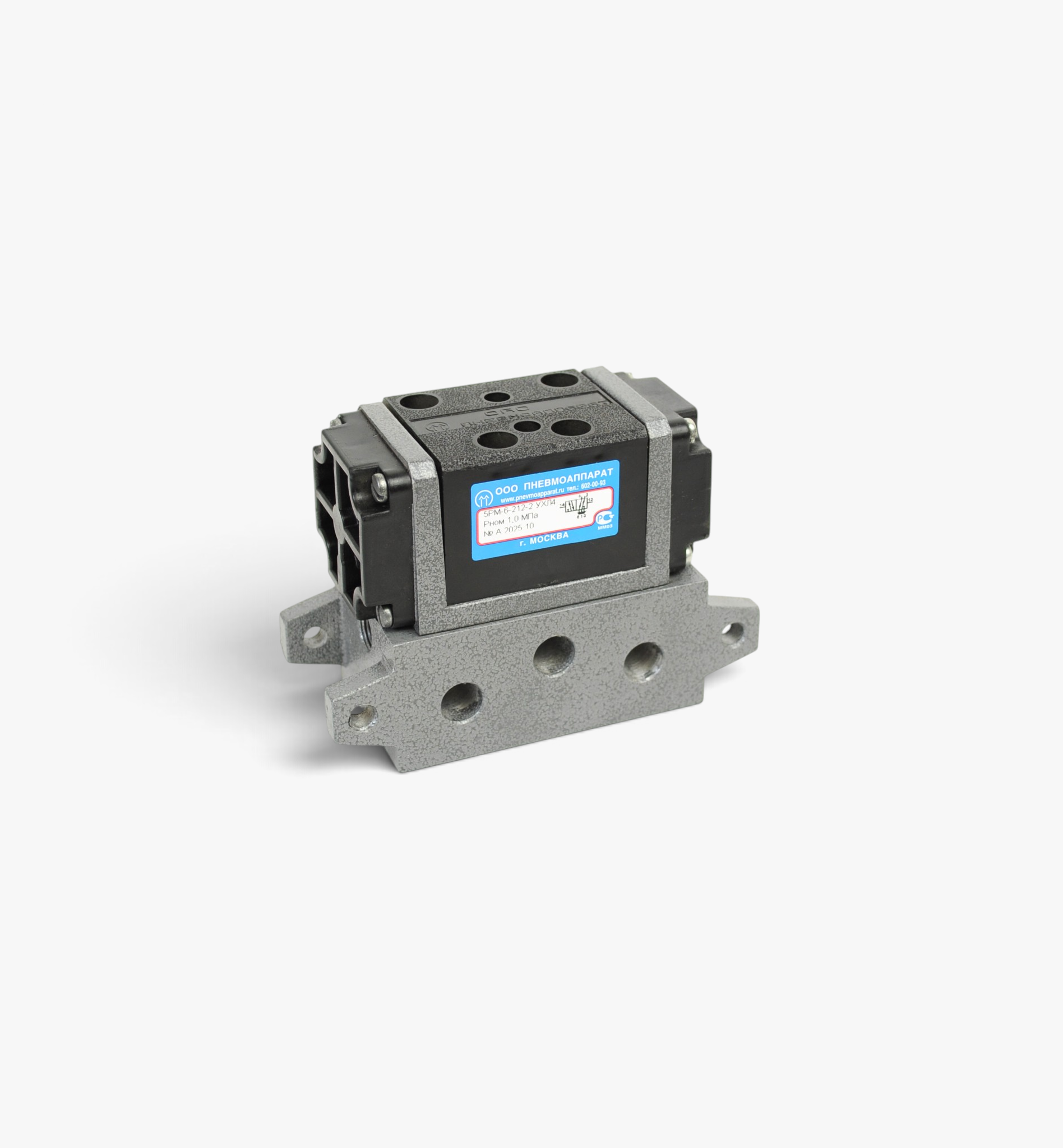

Пневмораспределитель 5РМ-6-212-2

Основные технические характеристики

• Модель: 5РМ-6-212-2
• Тип: Распределитель 5-линейный, 2-позиционный
• Условный проход (Ду): 6 мм
• Присоединение: Резьбовое (с плитой), отверстия К1/4″, поверхность по ISO 5599/1
• Расположение отверстий: Нижнее, для батарейного монтажа (трубы вниз)
• Тип управления: Пневматическое, двухстороннее (2)
• Тип возврата: Двухстороннее управление (2)
• Исполнение по плите: 2 — с плитой для батарейного монтажа (трубы вниз)
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, с распыленным маслом вязкостью 10–35 мм²/с при 50°С
• Климатическое исполнение: УХЛ и О, категория размещения 4 по ГОСТ 15150
• Виброустойчивость: II степень жесткости по ГОСТ 28988

Конструктивные особенности

• Цилиндрический золотник с эластичными уплотнениями, размещенный в корпусе, обеспечивает высокую герметичность и плавность переключения;
• Двухстороннее пневматическое управление позволяет переключать распределитель в обе стороны за счет подачи управляющего сигнала на соответствующий пневмопривод, обеспечивая высокое быстродействие;
• Резьбовое присоединение с монтажной плитой для батарейного монтажа с нижним расположением отверстий К1/4″ (трубы вниз) позволяет компактно объединять несколько распределителей в единую батарею, экономя монтажное пространство;
• Соответствие стандарту ISO 5599/1 обеспечивает универсальность и совместимость с монтажными плитами и ответными частями других производителей;
• Крепление распределителя к монтажной плите четырьмя винтами через отверстия в корпусе обеспечивает надежную фиксацию;
• Вибрационная стойкость II степени жесткости позволяет эксплуатировать распределитель в условиях повышенных вибрационных нагрузок.

Область применения

Пневмораспределитель 5РМ-6-212-2 широко применяется в системах пневмоавтоматики для управления пневматическими приводами различного назначения, особенно там, где требуется принудительное переключение в обе стороны. Он востребован в станкостроении, упаковочном оборудовании, конвейерных линиях, пищевой промышленности и других отраслях, где требуется надежное и быстрое переключение потоков сжатого воздуха. Благодаря исполнению для батарейного монтажа модель 5РМ-6-212-2 идеально подходит для многоканальных пневмосистем, где требуется компактное размещение нескольких распределителей в ограниченном пространстве.

Рекомендация по эксплуатации

Для обеспечения долговечной и бесперебойной работы пневмораспределителя 5РМ-6-212-2 рекомендуется использовать сжатый воздух с очисткой не грубее 10 класса загрязненности по ГОСТ 17433. При эксплуатации в системах с маслораспылением применяйте масла вязкостью от 10 до 35 мм²/с при температуре 50°С. Регулярно проверяйте герметичность резьбовых соединений и состояние уплотнений золотника. При двухстороннем управлении важно обеспечить своевременную подачу управляющих сигналов для корректного переключения позиций. При батарейном монтаже особое внимание уделите надежности крепления всех распределителей к общей монтажной плите. Монтаж и демонтаж производите только при отключенном давлении в пневмосистеме.
