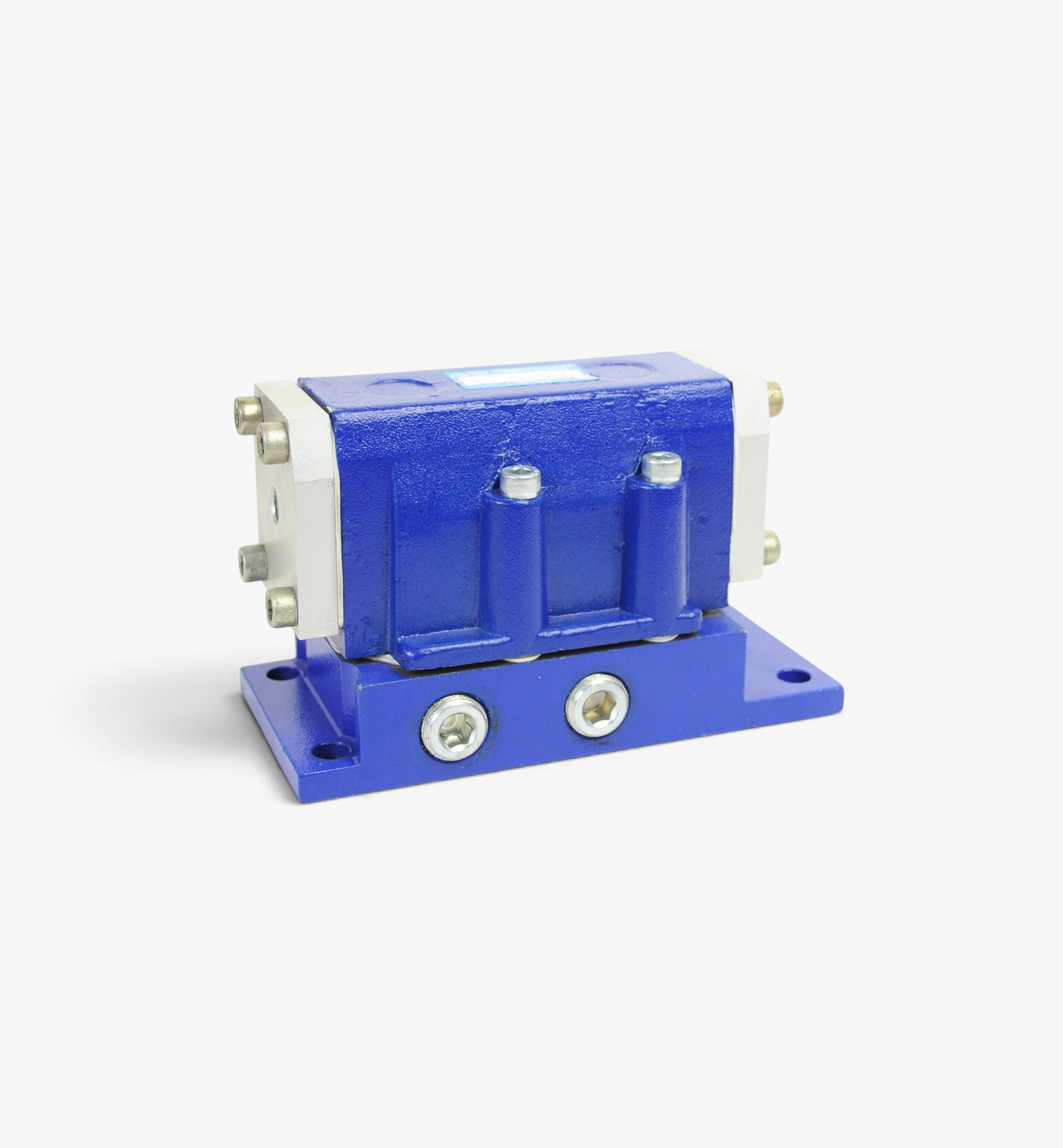

Пневмораспределитель ПВ63-13МА

Основные технические характеристики

• Тип: 4/2 (две позиции, четыре линии)
• Модель: ПВ63-13МА
• Линейка: ПВ63 (предыдущее поколение)
• Управление: Двухстороннее пневматическое
• Возврат: Пневматический (переключение подачей управляющего сигнала на соответствующую полость)
• Условный проход (Ду): 16 мм
• Присоединение: Стыковое (на плите старого образца)
• Распределительный орган: Плоский притертый золотник, связанный с поршнем
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433
• Смазка: Масло распыленное, вязкость 10–35 мм²/с при 50°C
• Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150
• Виброустойчивость: I степень жесткости по ГОСТ 28988
• Монтажное положение: Произвольное
• Крепление: Четырьмя винтами на монтажной плите старого образца

Расшифровка обозначения ПВ63-13МА

• ПВ63 — серия четырехлинейного пневмораспределителя (предыдущее поколение)
• 1 — двухстороннее пневматическое управление
• 3 — условный проход 16 мм
• МА — конструктивное исполнение (стыковой монтаж на плите старого образца)

Важно! Индекс «МА» в обозначении указывает на стыковое присоединение к плите старого образца. Данная модель не имеет резьбового исполнения и устанавливается исключительно на специальную плиту. Отличие от модели ПВ63-23МА — двухстороннее управление вместо одностороннего, что позволяет принудительно переключать распределитель в обе стороны без использования пружины или давления питания.

Конструктивные особенности

• Плоский притертый золотник, связанный с поршнем, обеспечивает высокую герметичность и точное перекрытие потоков.
• Минимальный износ золотниковой пары благодаря притирке рабочих поверхностей.
• Двухстороннее пневматическое управление — переключение золотника осуществляется подачей управляющего сигнала на одну из двух полостей управления.
• Отсутствие пружины возврата — фиксация положения золотника происходит за счет давления в полости управления.
• Стыковое присоединение через монтажную плиту старого образца.
• Крепление четырьмя винтами к монтажной плите.
• Корпус, устойчивый к вибрациям (I степень жесткости по ГОСТ 28988) и механическим нагрузкам.
• Стабильная работа при интенсивных циклах включения благодаря высокой надежности и долговечности конструкции.
• Условный проход 16 мм для работы с пневмоприводами среднего размера.
• Специализированное исполнение для замены на станочном оборудовании предыдущих поколений.

Область применения

Пневмораспределитель ПВ63-13МА (Ду 16 мм, стыковое присоединение, старая плита) предназначен для ремонта и обслуживания ранее выпущенного станочного оборудования, автоматизированных линий и промышленных установок, в которых изначально применялись распределители серии ПВ63. Модель обеспечивает управление двухсторонними пневмоцилиндрами и пневмоприводами среднего размера. Благодаря двухстороннему управлению модель ПВ63-13МА оптимальна для систем, где требуется принудительное переключение в обе стороны, фиксация положения без пружины и независимость от давления в канале питания. Особенно эффективна в системах дистанционного управления и сложных пневматических схемах с несколькими исполнительными механизмами.

Важное замечание: Для новых проектов и модернизации оборудования рекомендуется использовать современную линейку пневмораспределителей В63, которая отличается повышенной надежностью, расширенным диапазоном условных проходов (10, 16, 20 мм), наличием резьбового и стыкового исполнений (с плитой нового образца и резиновыми уплотнительными кольцами в комплекте), а также улучшенными эксплуатационными характеристиками.

Аналоги и взаимозаменяемость

Пневмораспределитель ПВ63-13МА является узкоспециализированной моделью для замены на оборудовании предыдущих поколений. При подборе аналога обращайте внимание на условный проход (Ду 16 мм), тип управления (двухстороннее пневматическое) и тип присоединения (стыковое на плиту старого образца). Данная модель не взаимозаменяема с распределителями серии В63 из-за различий в конструкции плит и посадочных размеров. Для новых проектов рекомендуется использовать модель В63-14А-01 (Ду 16 мм, стыковое присоединение, двухстороннее управление) из обновленной линейки.

Рекомендация по эксплуатации

Для обеспечения заявленного ресурса работы пневмораспределителя ПВ63-13МА сжатый воздух должен быть очищен не грубее 10 класса загрязненности по ГОСТ 17433. Допускается наличие распыленного масла вязкостью 10–35 мм²/с при 50°C. При стыковом монтаже убедитесь в правильности соединения каналов с монтажной плитой старого образца и целостности уплотнительных элементов. Крепление осуществляйте четырьмя винтами с равномерной затяжкой для обеспечения герметичности. Для снижения уровня шума при сбросе отработанного воздуха рекомендуется устанавливать пневмоглушители в выходные каналы монтажной плиты. При двухстороннем управлении важно обеспечить надежную подачу управляющего сигнала на соответствующую полость — переключение происходит при подаче давления на одну из полостей управления, при этом противоположная полость сообщается с атмосферой. При замене вышедшего из строя распределителя внимательно проверьте совместимость посадочных размеров и схемы каналов плиты.

Рекомендация по модернизации

При выходе из строя пневмораспределителя ПВ63-13МА или при плановой модернизации оборудования настоятельно рекомендуем рассмотреть переход на современную линейку В63. Новые распределители В63 отличаются улучшенной герметичностью, повышенной виброустойчивостью, расширенным диапазоном условных проходов и наличием как резьбового, так и стыкового исполнения. Переход на новую линейку позволяет повысить надежность системы, упростить обслуживание и обеспечить доступность запасных частей в перспективе. Для консультации по замене и подбору современного аналога обращайтесь к нашим менеджерам.
