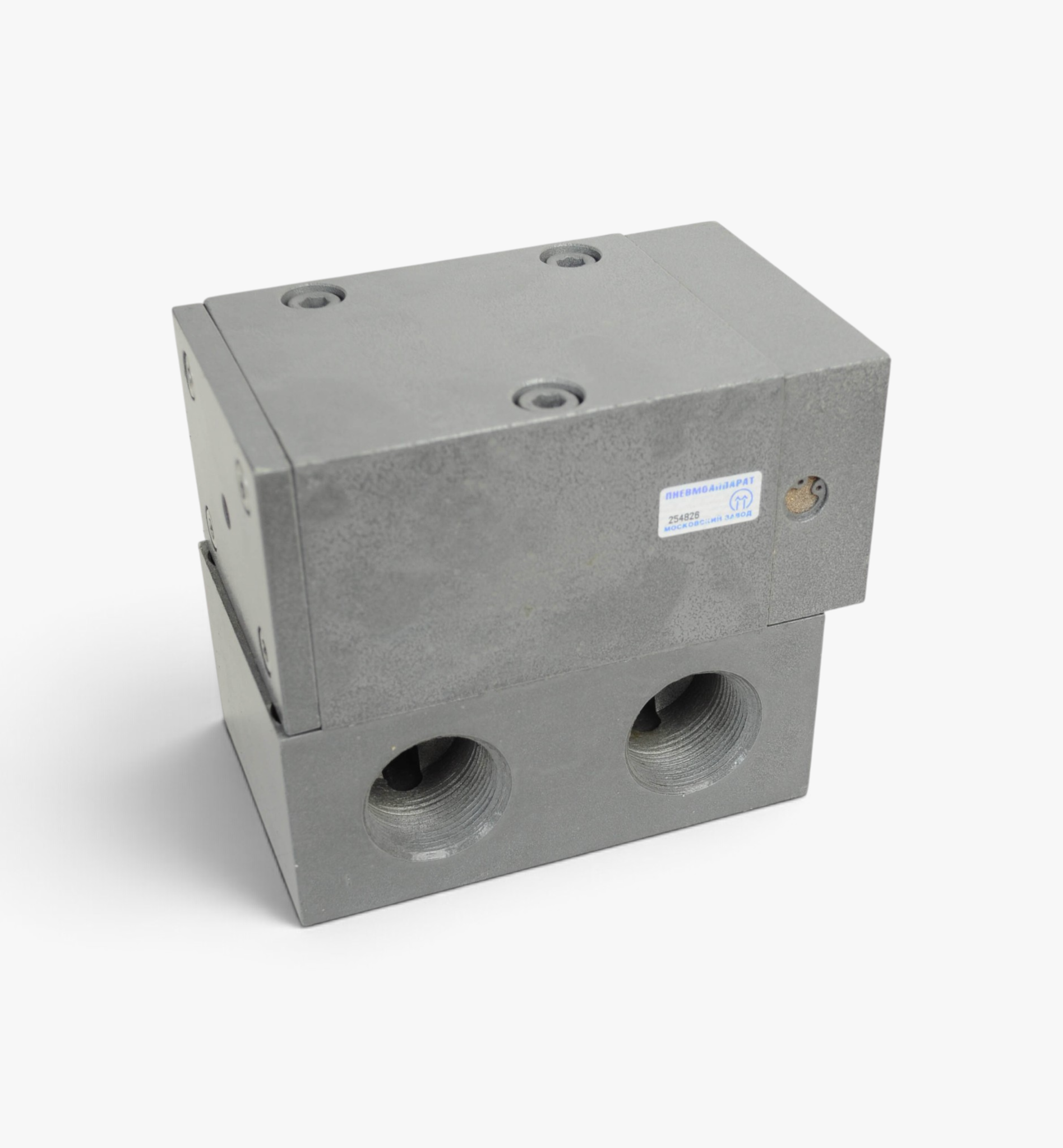

Пневмораспределитель П-Р13П-40/10

Основные технические характеристики

• Модель: Пневмораспределитель П-Р13П-40/10.
• Тип: 3-линейный, 2-позиционный, с пружинным возвратом.
• Управление: Одностороннее пневматическое.
• Условный проход (Ду): 40 мм.
• Присоединение: Резьбовое К1½» (с плитой, боковое расположение отверстий — трубы в стороны).
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, с распыленным маслом вязкостью 10–35 мм²/с при 50°С.
• Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150.
• Вибростойкость: I степень жесткости по ГОСТ 28988.
• Монтаж: На плите четырьмя винтами, в любом пространственном положении.

Конструктивные особенности

• Усиленный клапанный распределительный орган с эластичными уплотнениями увеличенного размера и мощной пружиной возврата обеспечивает надежное переключение позиций при работе с максимальными расходами и давлением сжатого воздуха.
• Резьбовое присоединение К1½» с боковым подводом труб (в стороны) позволяет подключать магистрали большого диаметра для обеспечения беспрепятственной подачи сжатого воздуха в объемных количествах.
• Разборная конструкция «корпус-плита» обеспечивает удобство обслуживания — корпус легко демонтируется для замены уплотнений и пружины без отключения трубопроводов от плиты.
• Максимальная виброустойчивость (I степень жесткости по ГОСТ 28988) и всеклиматическое исполнение УХЛ и О делают модель П-Р13П-40/10 надежным решением для самого тяжелого промышленного оборудования, работающего в экстремальных условиях эксплуатации.

Область применения

Пневмораспределитель П-Р13П-40/10 является оптимальным решением для управления особо мощными пневмоприводами в тяжелой промышленности: крупногабаритные прессы и штампы, мощные пневмоцилиндры большого хода, тормозные системы тяжелой техники, запорная арматура магистральных трубопроводов высокого давления, компрессорное оборудование большой производительности. Условный проход 40 мм и резьба К1½» обеспечивают максимальную пропускную способность, необходимую для оборудования с самым высоким потреблением сжатого воздуха в металлургической, горнодобывающей, судостроительной, нефтегазовой и энергетической отраслях. Боковое расположение присоединений облегчает интеграцию в существующие магистрали с минимальными затратами на переоборудование.

Рекомендация по эксплуатации

Для обеспечения максимального ресурса пневмораспределителя П-Р13П-40/10 критически важно соблюдать требования к качеству сжатого воздуха: очистка не грубее 10 класса по ГОСТ 17433 и обязательное наличие масляного тумана вязкостью 10–35 мм²/с при 50°С. При монтаже резьбовых соединений К1½» используйте надежные герметизирующие материалы (ФУМ-лента, льняная прядь или анаэробные герметики), так как большой диаметр резьбы предполагает значительные нагрузки и требует особой тщательности герметизации. Строго соблюдайте последовательность установки: сначала закрепите плиту на оборудовании четырьмя винтами, затем установите корпус на плиту и зафиксируйте его. Регулярно проводите контроль состояния уплотнений и пружинного механизма; при появлении утечек или увеличении времени срабатывания незамедлительно производите замену изношенных элементов на оригинальные комплектующие.
