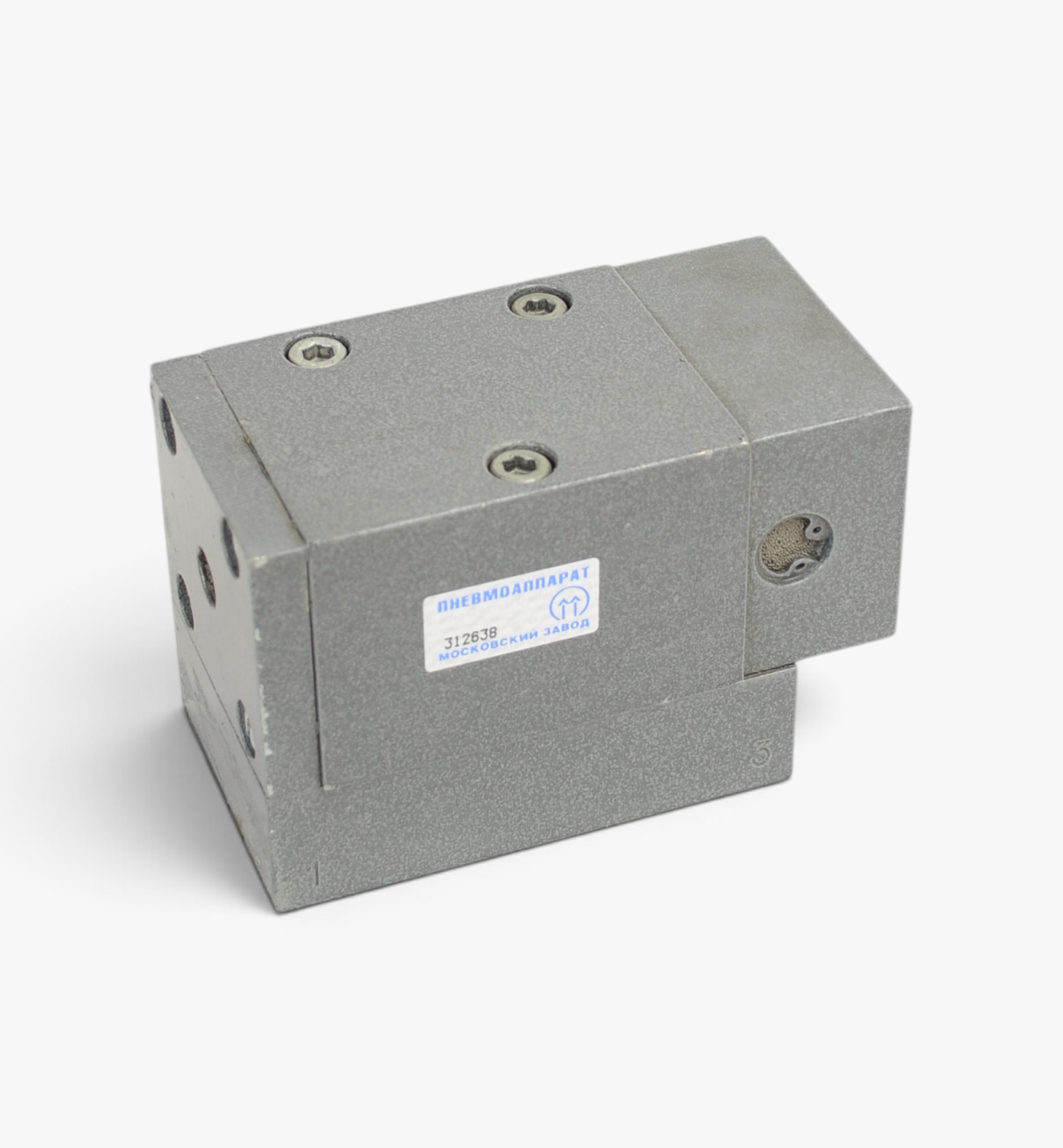

Пневмораспределитель П-Р13П-40/10-01

Основные технические характеристики

• Модель: Пневмораспределитель П-Р13П-40/10-01.
• Тип: 3-линейный, 2-позиционный, с пружинным возвратом.
• Управление: Одностороннее пневматическое.
• Условный проход (Ду): 40 мм.
• Присоединение: Стыковое, с плитой и нижним расположением отверстий (трубы вниз).
• Уплотнение каналов: Резиновые уплотнительные кольца увеличенного размера (входят в комплект поставки), установленные в цековках основания распределителя.
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, с распыленным маслом вязкостью 10–35 мм²/с при 50°С.
• Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150.
• Вибростойкость: I степень жесткости по ГОСТ 28988.
• Монтаж: На плите четырьмя винтами, в любом пространственном положении.

Конструктивные особенности

• Стыковое присоединение с нижним расположением отверстий (трубы вниз) обеспечивает максимально компактный монтаж и удобный подвод магистралей большого диаметра в системах с жесткими ограничениями по пространству сверху и с боков.
• Герметизация каналов резиновыми кольцами увеличенного размера (входят в комплект поставки), установленными в цековках основания распределителя, гарантирует надежное уплотнение стыкового соединения при работе с максимальными расходами сжатого воздуха.
• Усиленный клапанный распределительный орган с эластичными уплотнениями увеличенного размера и мощной пружиной возврата обеспечивает надежное переключение позиций при работе с самыми высокими расходами и давлением сжатого воздуха в линейке.
• Раздельная конструкция «корпус-плита» упрощает монтаж и обслуживание: плита крепится к оборудованию, затем на нее устанавливается корпус распределителя, что позволяет демонтировать корпус без отсоединения трубопроводов.
• Максимальная виброустойчивость (I степень жесткости по ГОСТ 28988) и всеклиматическое исполнение УХЛ и О делают модель П-Р13П-40/10-01 оптимальным выбором для самого тяжелого промышленного оборудования, работающего в экстремальных условиях эксплуатации.

Область применения

Пневмораспределитель П-Р13П-40/10-01 со стыковым присоединением и нижним расположением труб является флагманским решением для управления особо мощными пневмоприводами в тяжелой промышленности. Модель оптимально подходит для автоматизированных производственных линий экстра-класса, тяжелого станкостроения, роботизированных комплексов большой мощности и упаковочного оборудования высокой производительности. Стыковой монтаж обеспечивает максимально компактную компоновку по сравнению с резьбовыми аналогами, что критически важно при плотном размещении пневмоэлементов в распределительных шкафах и панелях управления. Условный проход 40 мм позволяет эффективно управлять крупногабаритными пневмоцилиндрами, мощными пневмозахватами, поворотными механизмами и тормозными системами в металлургической, горнодобывающей, судостроительной, нефтегазовой и энергетической отраслях. Модель востребована на особо ответственных объектах, где предъявляются максимальные требования к герметичности и надежности пневматических соединений.

Рекомендация по эксплуатации

Для обеспечения максимального ресурса пневмораспределителя П-Р13П-40/10-01 критически важно соблюдать требования к качеству сжатого воздуха: очистка не грубее 10 класса по ГОСТ 17433 и обязательное наличие масляного тумана вязкостью 10–35 мм²/с при 50°С. При монтаже строго соблюдайте правильную последовательность: сначала закрепите плиту на оборудовании четырьмя винтами, затем установите резиновые уплотнительные кольца увеличенного размера из комплекта поставки в цековки основания распределителя, после чего установите корпус на плиту и закрепите его четырьмя винтами. Критически важно не повредить уплотнительные кольца при установке корпуса — используйте равномерное усилие затяжки без перекосов. Периодически проверяйте состояние уплотнений и пружинного механизма; при появлении утечек или увеличении времени срабатывания незамедлительно производите замену уплотнительных колец с использованием оригинальных комплектующих.
