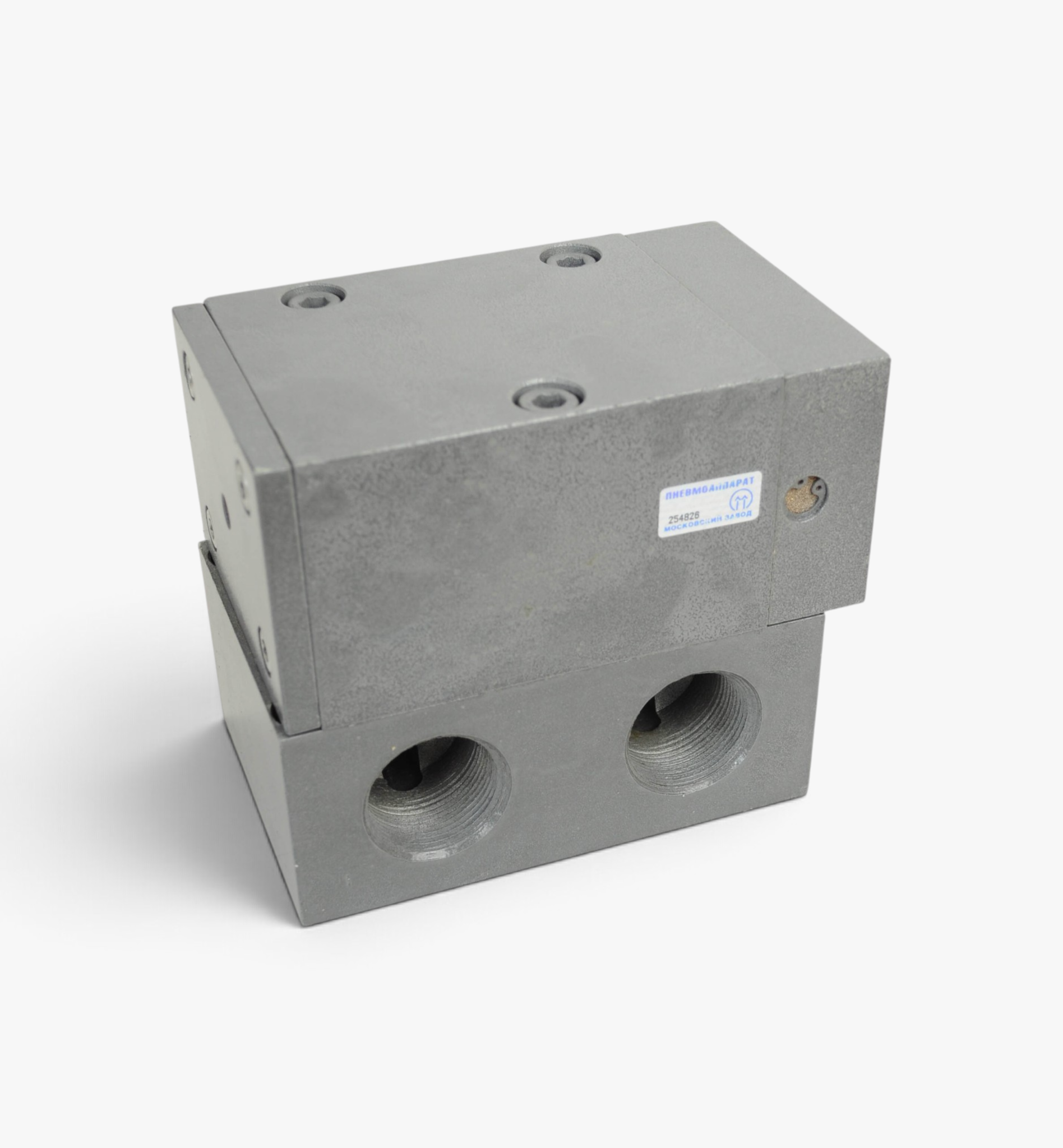

Пневмораспределитель П-Р13П-32/10

Основные технические характеристики

• Модель: Пневмораспределитель П-Р13П-32/10.
• Тип: 3-линейный, 2-позиционный, с пружинным возвратом.
• Управление: Одностороннее пневматическое.
• Условный проход (Ду): 32 мм.
• Присоединение: Резьбовое К1¼» (с плитой, боковое расположение отверстий — трубы в стороны).
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, с распыленным маслом вязкостью 10–35 мм²/с при 50°С.
• Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150.
• Вибростойкость: I степень жесткости по ГОСТ 28988.
• Монтаж: На плите четырьмя винтами, в любом пространственном положении.

Конструктивные особенности

• Усиленный клапанный распределительный орган с эластичными уплотнениями увеличенного размера и мощной пружиной возврата обеспечивает надежное переключение позиций при работе с высокими расходами и давлением сжатого воздуха до рекомендуемых производителем значений.
• Резьбовое присоединение К1¼» с боковым подводом труб (в стороны) позволяет подключать магистрали большого диаметра, сохраняя удобство монтажа и обслуживания в стесненных условиях.
• Разборная конструкция «корпус-плита» обеспечивает быстрый доступ к внутренним элементам для замены уплотнений и пружины без демонтажа всей системы трубопроводов.
• Повышенная виброустойчивость (I степень жесткости по ГОСТ 28988) и всеклиматическое исполнение УХЛ и О делают модель П-Р13П-32/10 оптимальным выбором для тяжелого промышленного оборудования, работающего в экстремальных условиях.

Область применения

Пневмораспределитель П-Р13П-32/10 предназначен для использования в системах пневмоавтоматики особо ответственных промышленных объектов: мощных прессов и штамповочных машин, крупногабаритных пневмоцилиндров, тормозных систем тяжелой подъемно-транспортной техники, запорной арматуры магистральных трубопроводов и компрессорного оборудования высокой производительности. Условный проход 32 мм и резьба К1¼» обеспечивают исключительную пропускную способность, необходимую для оборудования с высоким потреблением сжатого воздуха в металлургической, горнодобывающей, судостроительной и нефтегазовой отраслях. Боковое расположение присоединений облегчает интеграцию в существующие пневмомагистрали с минимальными затратами на переоборудование.

Рекомендация по эксплуатации

Для обеспечения максимального ресурса пневмораспределителя П-Р13П-32/10 критически важно соблюдать требования к качеству сжатого воздуха: очистка не грубее 10 класса по ГОСТ 17433 и обязательное наличие масляного тумана вязкостью 10–35 мм²/с при 50°С. При монтаже резьбовых соединений К1¼» тщательно герметизируйте стыки с использованием ФУМ-ленты, льняной пряди или анаэробных герметиков, так как диаметр резьбы предполагает значительные нагрузки. Строго соблюдайте последовательность установки: сначала закрепите плиту на оборудовании четырьмя винтами, затем установите корпус на плиту и зафиксируйте его. Регулярно проверяйте состояние уплотнений и пружинного механизма; при появлении утечек или увеличении времени срабатывания незамедлительно производите замену изношенных элементов с использованием оригинальных комплектующих.
