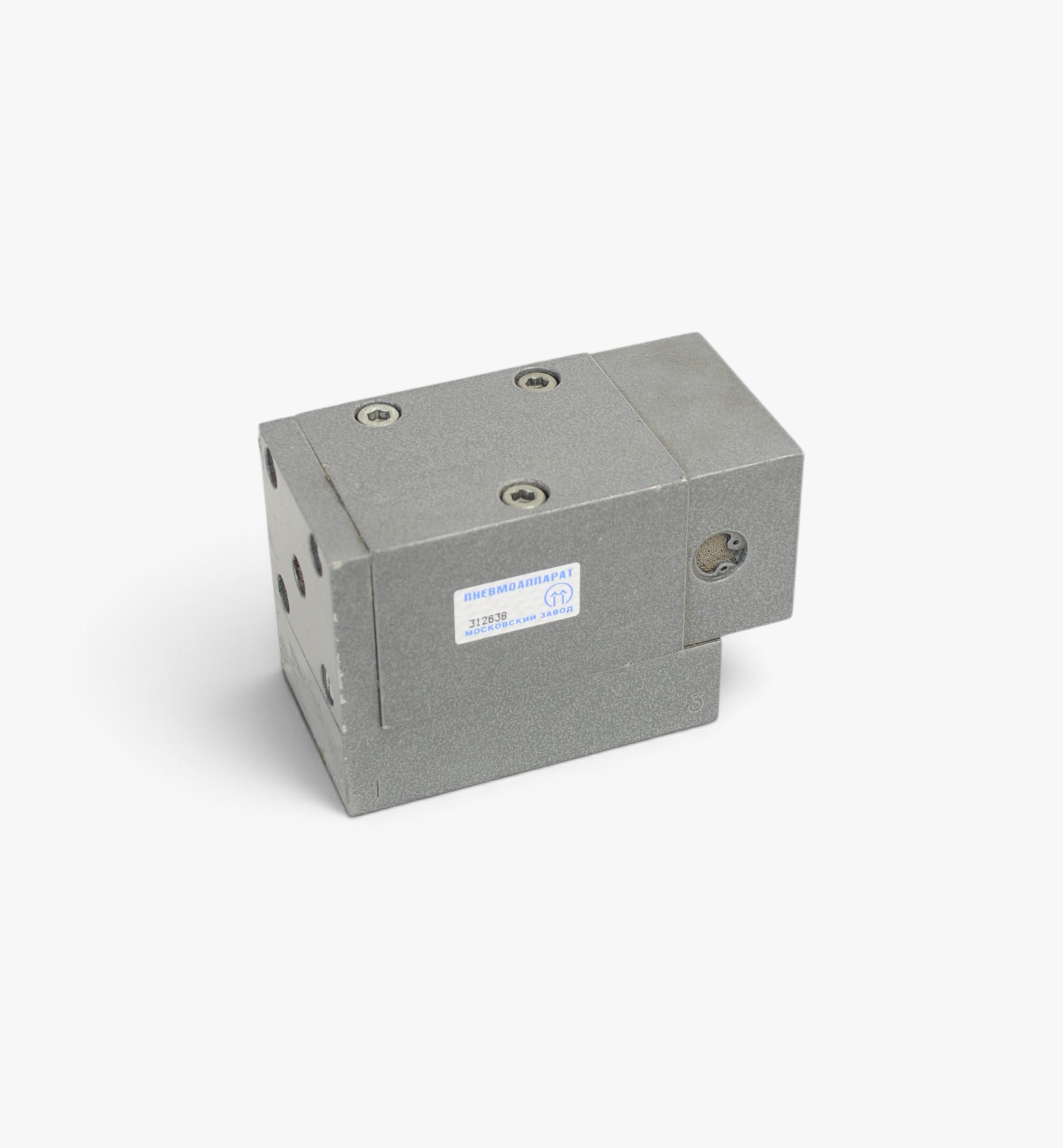

Пневмораспределитель П-Р13П-16/10-01

Основные технические характеристики

• Модель: Пневмораспределитель П-Р13П-16/10-01.
• Тип: 3-линейный, 2-позиционный, с пружинным возвратом.
• Управление: Одностороннее пневматическое.
• Условный проход (Ду): 16 мм.
• Присоединение: Стыковое, с плитой и нижним расположением отверстий (трубы вниз).
• Уплотнение каналов: Резиновые уплотнительные кольца (входят в комплект поставки), установленные в цековках основания распределителя.
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, с распыленным маслом вязкостью 10–35 мм²/с при 50°С.
• Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150.
• Вибростойкость: I степень жесткости по ГОСТ 28988.
• Монтаж: На плите четырьмя винтами, в любом пространственном положении.

Конструктивные особенности

• Стыковое присоединение с нижним расположением отверстий (трубы вниз) обеспечивает компактный монтаж и удобный подвод коммуникаций в системах с ограниченным пространством сверху и с боков.
• Герметизация каналов резиновыми кольцами (входят в комплект поставки), установленными в цековках основания распределителя, гарантирует надежное уплотнение стыкового соединения без использования дополнительных герметизирующих материалов.
• Клапанный распределительный орган с эластичными уплотнениями и пружинным возвратом обеспечивает четкое переключение позиций и высокую устойчивость к износу при циклической работе.
• Раздельная конструкция «корпус-плита» упрощает монтаж и обслуживание: плита крепится к оборудованию, затем на нее устанавливается корпус распределителя, что позволяет демонтировать корпус без отсоединения трубопроводов.
• Высокая виброустойчивость (I степень жесткости по ГОСТ 28988) и всеклиматическое исполнение УХЛ и О позволяют применять модель П-Р13П-16/10-01 на подвижных узлах оборудования и в неотапливаемых помещениях.

Область применения

Пневмораспределитель П-Р13П-16/10-01 со стыковым присоединением и нижним расположением труб оптимально подходит для автоматизированных производственных линий, станкостроения, робототехники и упаковочного оборудования. Стыковой монтаж обеспечивает более компактную компоновку по сравнению с резьбовыми аналогами, что особенно важно при плотном размещении пневмоэлементов в распределительных шкафах и панелях управления. Условный проход 16 мм позволяет эффективно управлять пневмоцилиндрами среднего размера, пневмозахватами и поворотными механизмами в системах средней производительности. Модель востребована в пищевой, фармацевтической, электронной и машиностроительной отраслях, где предъявляются повышенные требования к герметичности и надежности пневматических соединений.

Рекомендация по эксплуатации

Для обеспечения надежной работы пневмораспределителя П-Р13П-16/10-01 строго соблюдайте требования к качеству сжатого воздуха: очистка не грубее 10 класса по ГОСТ 17433 и наличие масляного тумана вязкостью 10–35 мм²/с при 50°С обязательны. При монтаже соблюдайте правильную последовательность: сначала закрепите плиту на оборудовании четырьмя винтами, затем установите резиновые уплотнительные кольца из комплекта поставки в цековки основания распределителя, после чего установите корпус на плиту и закрепите его четырьмя винтами. Критически важно не повредить уплотнительные кольца при установке корпуса. Периодически проверяйте состояние уплотнений и пружинного механизма; при появлении утечек или увеличении времени срабатывания произведите замену уплотнительных колец.
