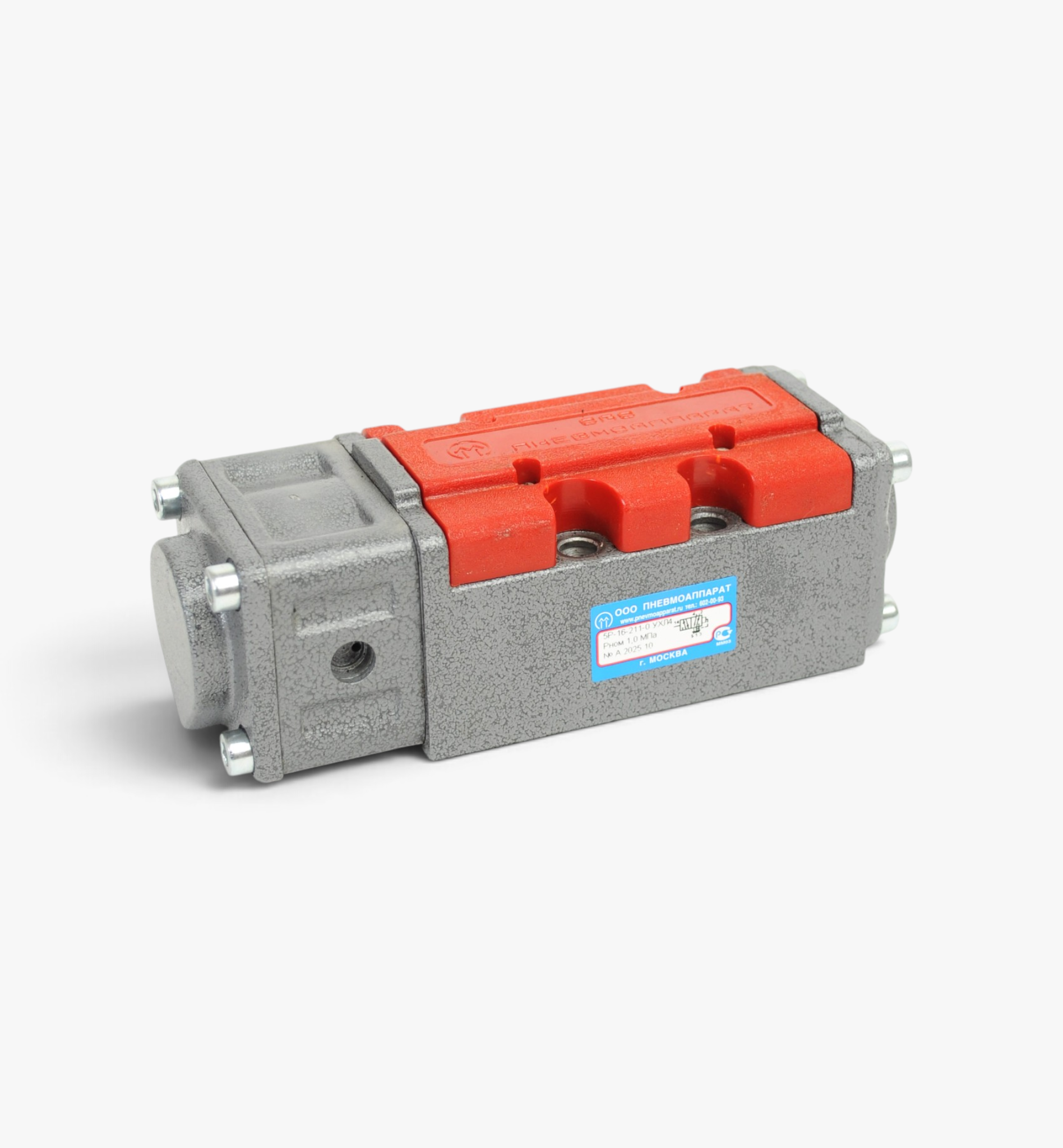

Пневмораспределитель 5Р-10-211-0

Основные технические характеристики

• Модель: 5Р-10-211-0
• Тип: Пятилинейный распределитель
• Условный проход (Ду): 10 мм
• Количество позиций: 2 (двухпозиционный)
• Управление: Пневматическое, одностороннее
• Возврат: Пневматический
• Тип присоединения: 0 — стыковое (без плиты)
• Стандарт стыка: ISO 5599/1, размер 3
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433
• Вязкость масла: 10–35 мм²/с при 50°С
• Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150
• Виброустойчивость: II степень жесткости по ГОСТ 28988

Конструктивные особенности

• Цилиндрический золотник с эластичными уплотнениями, обеспечивающий герметичность и плавность переключения;
• Корпус распределителя с отверстиями для крепления четырьмя винтами;
• Стыковое присоединение по ISO 5599/1 без монтажной плиты;
• В комплекте поставки — прокладка для уплотнения рабочих каналов и болты для крепления;
• Возможность быстрого монтажа и демонтажа без специального инструмента;
• Высокая виброустойчивость и вибропрочность (II степень жесткости).

Область применения

Пневмораспределитель 5Р-10-211-0广泛应用于 промышленных пневмоприводах, где требуется надежное изменение направления потоков сжатого воздуха. Модель подходит для использования в системах автоматизации производственных линий, упаковочном оборудовании, станкостроении, пищевой и легкой промышленности. Благодаря стыковому присоединению распределитель легко интегрируется в существующие пневматические схемы без необходимости доработки трубопроводов.

Рекомендация по эксплуатации

Для корректной работы распределителя 5Р-10-211-0 используйте сжатый воздух очищенный не грубее 10 класса загрязненности по ГОСТ 17433. Рекомендуется подача распыленного масла вязкостью от 10 до 35 мм²/с при температуре 50°С для обеспечения плавного хода золотника и продления срока службы уплотнений. Избегайте эксплуатации в условиях, превышающих вибрационные нагрузки II степени жесткости. Периодически проверяйте герметичность соединений и состояние прокладок. Крепление производите четырьмя винтами через отверстия в корпусе к монтажной поверхности.
