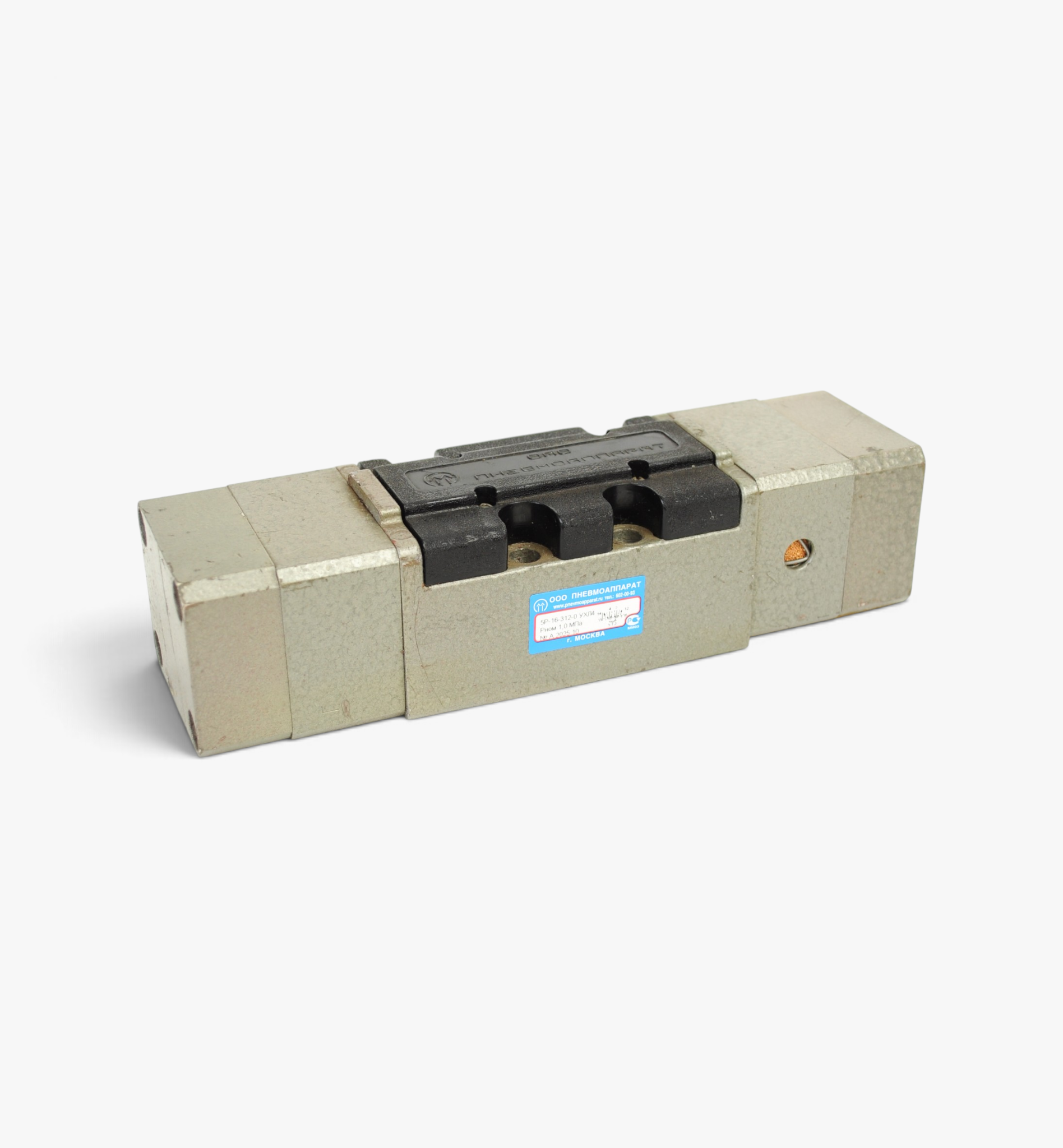

Пневмораспределитель 5Р-16-312-0

Основные технические характеристики

• Модель: 5Р-16-312-0
• Тип: Пятилинейный распределитель
• Условный проход (Ду): 16 мм
• Количество позиций: 3 (трехпозиционный)
• Управление: Пневматическое, двустороннее
• Возврат: Отсутствует (фиксация позиции управляющим сигналом)
• Тип присоединения: 0 — стыковое (без плиты)
• Стандарт стыка: ISO 5599/1, размер 3
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433
• Вязкость масла: 10–35 мм²/с при 50°С
• Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150
• Виброустойчивость: II степень жесткости по ГОСТ 28988

Конструктивные особенности

• Цилиндрический золотник увеличенного диаметра с эластичными уплотнениями для пропуска больших объемов воздуха;
• Трехпозиционное исполнение с фиксацией в каждой позиции за счет двустороннего пневматического управления;
• Двустороннее управление без возвратных пружин для независимой фиксации позиций;
• Стыковое присоединение по ISO 5599/1 без монтажной плиты для компактной установки;
• В комплекте поставки — прокладка для уплотнения рабочих каналов и болты для крепления;
• Крепление четырьмя винтами через отверстия в корпусе к монтажной поверхности;
• Высокая пропускная способность для мощных пневматических систем;
• Отсутствие возвратных элементов повышает надежность при интенсивной эксплуатации и частых переключениях;
• Виброустойчивость по II степени жесткости ГОСТ 28988.

Область применения

Пневмораспределитель 5Р-16-312-0 с трехпозиционным двусторонним управлением и увеличенным проходом 16 мм рекомендуется для мощных промышленных пневмосистем, где требуется фиксация золотника в промежуточных положениях без автоматического возврата. Модель применяется в тяжелом машиностроении, металлургическом оборудовании, горнодобывающей промышленности, крупных прессах, литейных производствах, подъемно-транспортных механизмах и системах позиционирования большой мощности. Трехпозиционное исполнение позволяет реализовать многопозиционное управление мощными пневмоприводами с высокой точностью фиксации.

Рекомендация по эксплуатации

Для надежной работы распределителя 5Р-16-312-0 используйте сжатый воздух очищенный не грубее 10 класса по ГОСТ 17433. Рекомендуется подача распыленного масла вязкостью 10–35 мм²/с при 50°С для смазки золотниковой пары и защиты уплотнительных элементов. При монтаже убедитесь в герметичности стыкового соединения и правильной затяжке болтов. Обеспечьте достаточное давление управляющих сигналов с обеих сторон для надежной фиксации золотника в средней и крайних позициях. Периодически проверяйте состояние уплотнительной прокладки. Не превышайте вибрационные нагрузки II степени жесткости.
