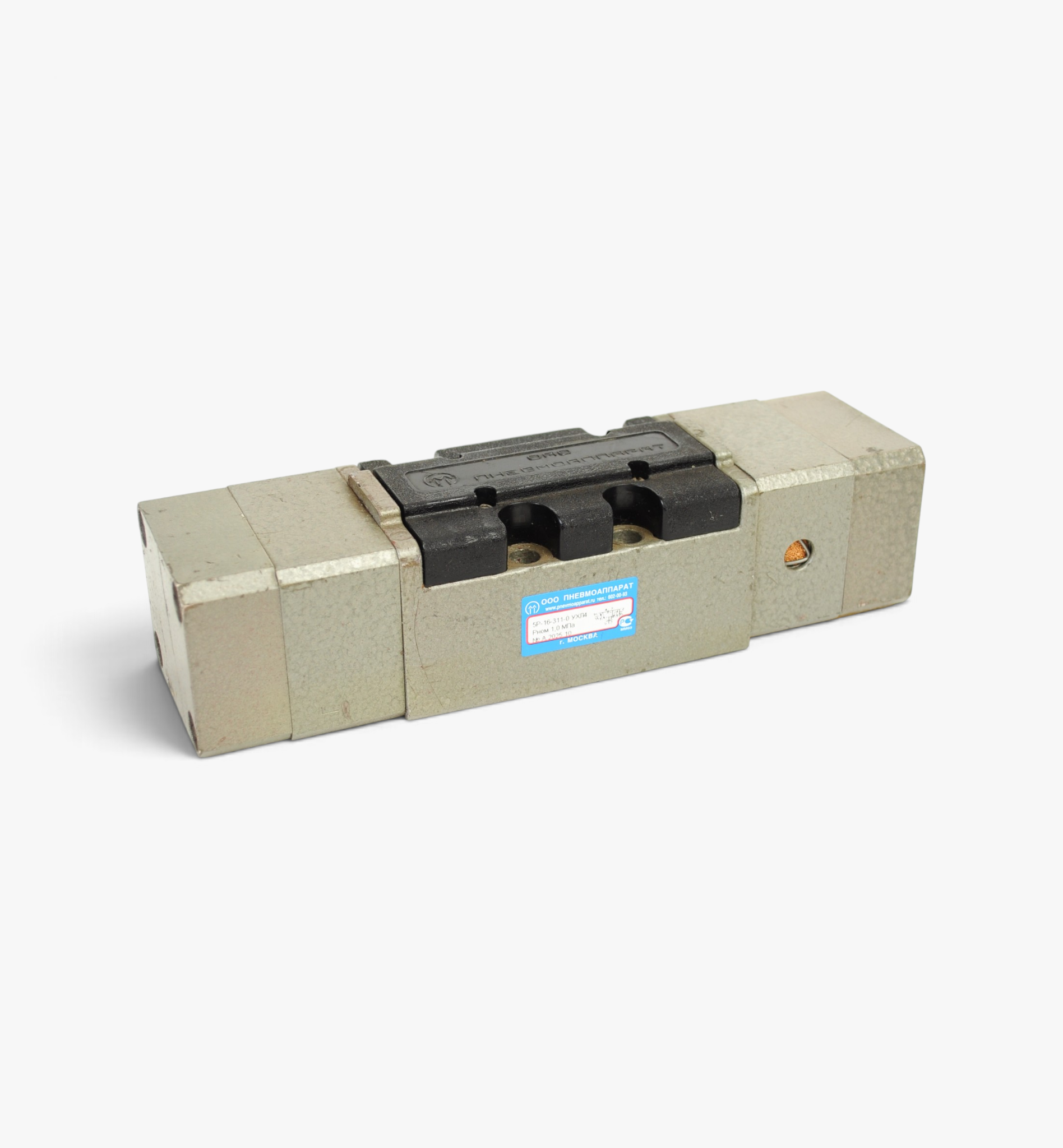

Пневмораспределитель 5Р-16-311-0

Основные технические характеристики

• Модель: 5Р-16-311-0
• Тип: Пятилинейный распределитель
• Условный проход (Ду): 16 мм
• Количество позиций: 3 (трехпозиционный)
• Управление: Пневматическое, одностороннее
• Возврат: Пневматический (в среднюю позицию)
• Тип присоединения: 0 — стыковое (без плиты)
• Стандарт стыка: ISO 5599/1, размер 3
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433
• Вязкость масла: 10–35 мм²/с при 50°С
• Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150
• Виброустойчивость: II степень жесткости по ГОСТ 28988

Конструктивные особенности

• Цилиндрический золотник увеличенного диаметра с эластичными уплотнениями для работы с высокими расходами воздуха;
• Трехпозиционное исполнение с пневматическим возвратом в нейтральную позицию;
• Одностороннее пневматическое управление для переключения из нейтрали в рабочее положение;
• Стыковое присоединение по ISO 5599/1 без монтажной плиты для компактной установки;
• В комплекте поставки — прокладка для уплотнения рабочих каналов и болты для крепления;
• Крепление четырьмя винтами через отверстия в корпусе к монтажной поверхности;
• Высокая пропускная способность для мощных пневматических систем;
• Возможность остановки исполнительного механизма в промежуточном положении;
• Виброустойчивость по II степени жесткости ГОСТ 28988.

Область применения

Пневмораспределитель 5Р-16-311-0 с трехпозиционным исполнением и увеличенным проходом 16 мм рекомендуется для мощных промышленных пневмосистем, где требуется остановка исполнительных механизмов в промежуточном положении при отсутствии управляющего сигнала. Модель применяется в тяжелом машиностроении, металлургическом оборудовании, горнодобывающей промышленности, крупных прессах, литейных производствах, подъемно-транспортных механизмах и строительной технике. Трехпозиционное исполнение позволяет реализовать функции «аварийной остановки» или «нейтральной позиции» для безопасного обслуживания мощного оборудования.

Рекомендация по эксплуатации

Для надежной работы распределителя 5Р-16-311-0 используйте сжатый воздух очищенный не грубее 10 класса по ГОСТ 17433. Рекомендуется подача распыленного масла вязкостью 10–35 мм²/с при 50°С для смазки золотниковой пары и защиты уплотнительных элементов. При монтаже убедитесь в герметичности стыкового соединения и правильной затяжке болтов. Периодически проверяйте состояние уплотнительной прокладки и работоспособность пневматического возврата в среднюю позицию. Обеспечьте достаточное давление управляющего сигнала для надежного переключения. Не превышайте вибрационные нагрузки II степени жесткости.
