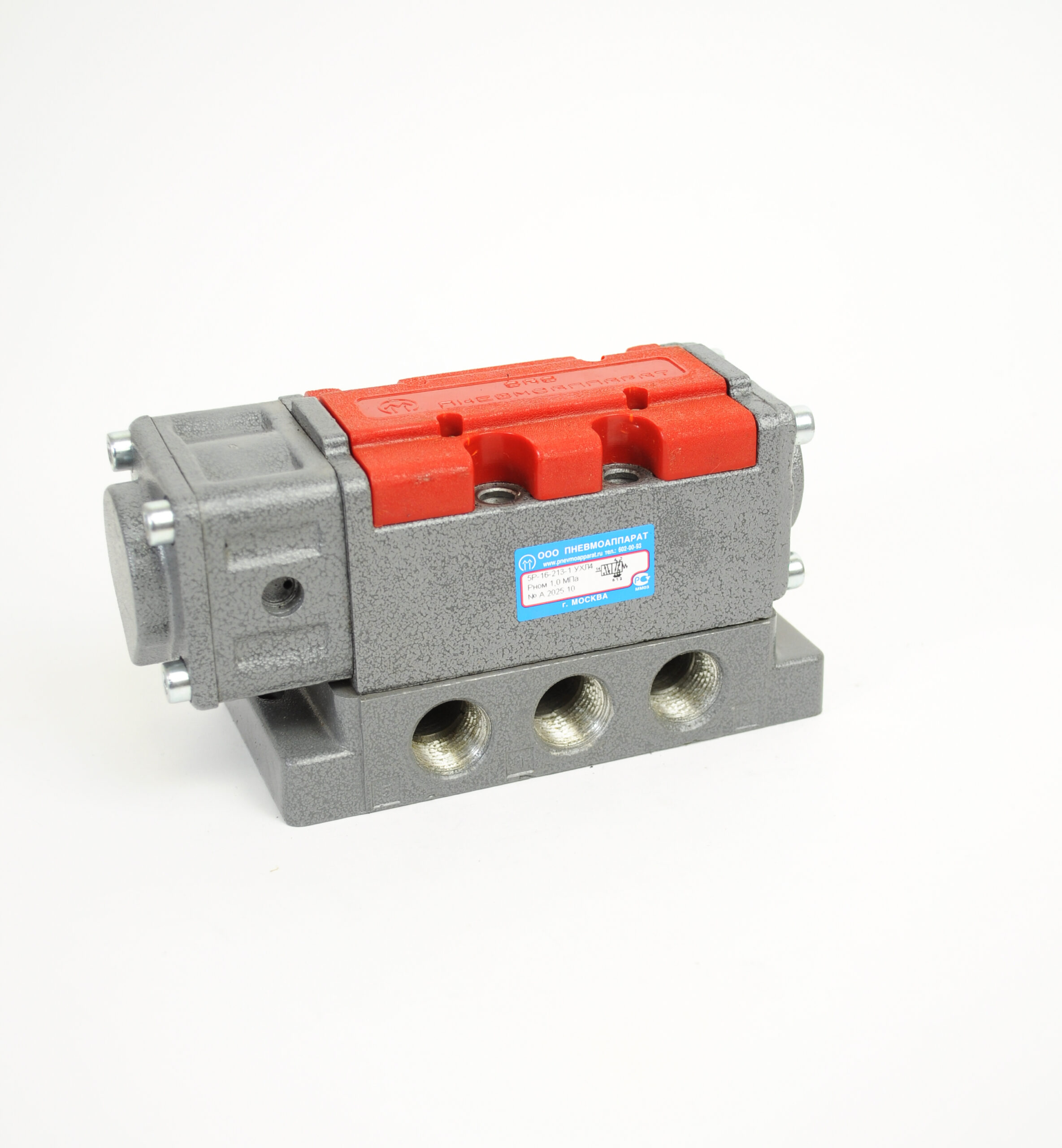

Пневмораспределитель 5Р-16-213-1

Основные технические характеристики

• Модель: 5Р-16-213-1
• Тип: Пятилинейный распределитель
• Условный проход (Ду): 16 мм
• Количество позиций: 2 (двухпозиционный)
• Управление: Пневматическое, одностороннее
• Возврат: Пружинный
• Тип присоединения: 1 — резьбовое с монтажной плитой, боковое расположение (трубы в стороны)
• Резьба на плите: К1/2″
• Стандарт стыка: ISO 5599/1, размер 3
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433
• Вязкость масла: 10–35 мм²/с при 50°С
• Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150
• Виброустойчивость: II степень жесткости по ГОСТ 28988

Конструктивные особенности

• Цилиндрический золотник увеличенного диаметра с эластичными уплотнениями для работы с высокими расходами воздуха;
• Пружинный возврат для надежного автоматического перекрытия потоков при снятии управляющего сигнала;
• Монтажная плита с резьбовыми отверстиями К1/2″ для подключения трубопроводов большого диаметра;
• Боковое расположение труб (в стороны) для удобного монтажа в ограниченном пространстве;
• Крепление распределителя к плите четырьмя винтами через отверстия в корпусе;
• Стандарт стыка ISO 5599/1, размер 3 для универсальной совместимости;
• Повышенная виброустойчивость по II степени жесткости ГОСТ 28988.

Область применения

Пневмораспределитель 5Р-16-213-1 с условным проходом 16 мм и боковым резьбовым присоединением предназначен для мощных пневмоприводов, где требуется высокая пропускная способность и автоматический возврат в безопасное положение. Модель применяется в тяжелом машиностроении, металлургии, горнодобывающей промышленности, прессовом и штамповочном оборудовании, литейных производствах, строительной и специальной технике. Пружинный возврат обеспечивает сброс давления и предотвращает аварийные ситуации при отключении управляющего сигнала.

Рекомендация по эксплуатации

Для надежной работы распределителя 5Р-16-213-1 используйте сжатый воздух очищенный не грубее 10 класса загрязненности по ГОСТ 17433. Рекомендуется подача распыленного масла вязкостью 10–35 мм²/с при 50°С для смазки золотниковой пары и защиты пружины от коррозии. Перед монтажом проверьте герметичность резьбовых соединений К1/2″ на плите. Периодически контролируйте состояние уплотнений и работоспособность пружинного механизма. При обнаружении неисправностей своевременно производите замену изношенных элементов. Не превышайте допустимые вибрационные нагрузки II степени жесткости.
