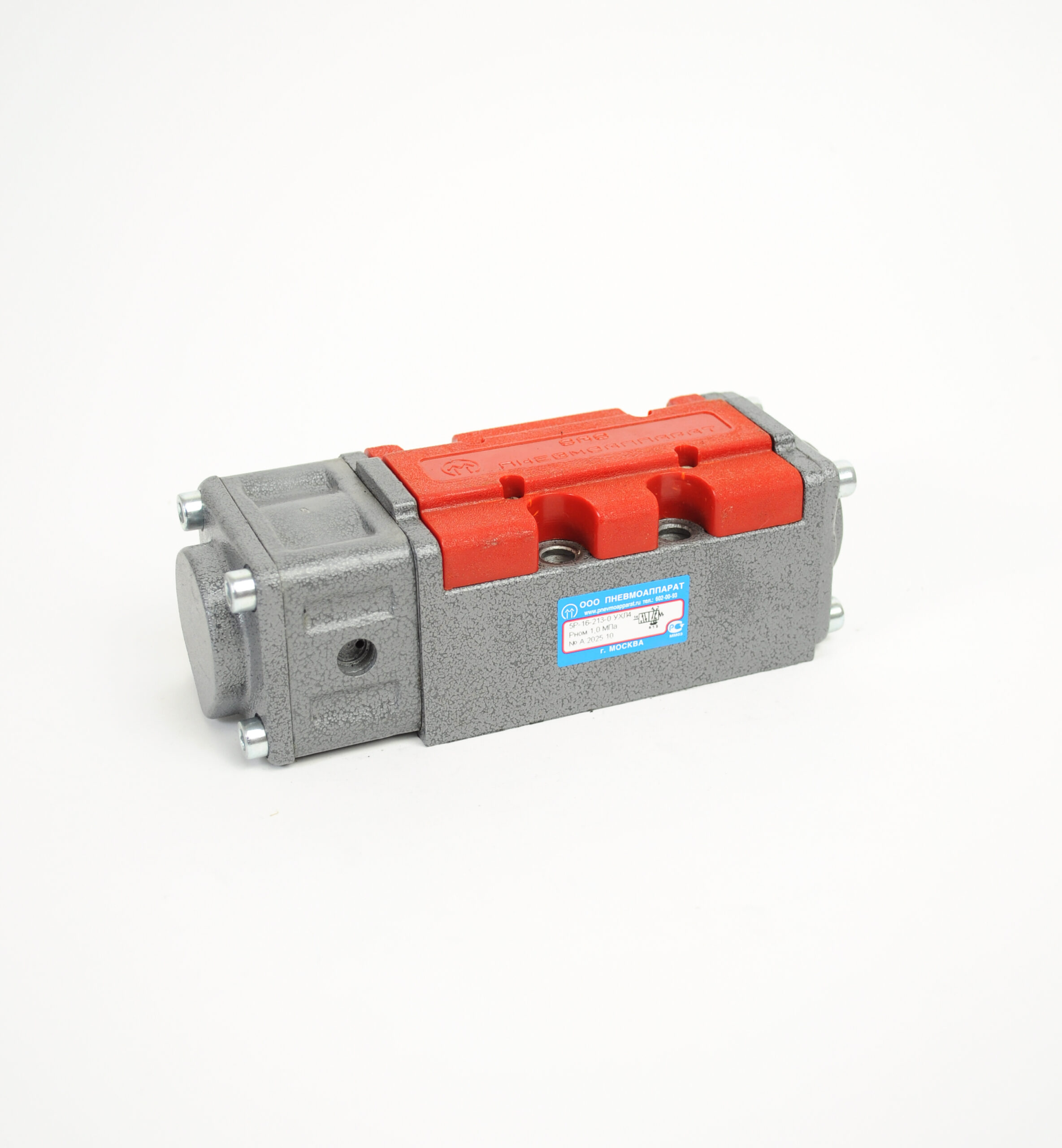

Пневмораспределитель 5Р-16-213-0

Основные технические характеристики

• Модель: 5Р-16-213-0
• Тип: Пятилинейный распределитель
• Условный проход (Ду): 16 мм
• Количество позиций: 2 (двухпозиционный)
• Управление: Пневматическое, одностороннее
• Возврат: Пружинный
• Тип присоединения: 0 — стыковое (без плиты)
• Стандарт стыка: ISO 5599/1, размер 3
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433
• Вязкость масла: 10–35 мм²/с при 50°С
• Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150
• Виброустойчивость: II степень жесткости по ГОСТ 28988

Конструктивные особенности

• Цилиндрический золотник увеличенного размера с эластичными уплотнениями для высокой герметичности и пропускной способности;
• Пружинный механизм возврата для автоматического перекрытия рабочих каналов при снятии управляющего давления;
• Стыковое присоединение по ISO 5599/1 без монтажной плиты для компактного монтажа;
• В комплекте поставки — прокладка для уплотнения рабочих каналов и болты для крепления;
• Крепление четырьмя винтами через отверстия в корпусе к монтажной поверхности;
• Высокая надежность и ресурс работы за счет пружинного возврата и качественных уплотнений;
• Виброустойчивость по II степени жесткости ГОСТ 28988.

Область применения

Пневмораспределитель 5Р-16-213-0 с увеличенным проходом 16 мм и пружинным возвратом рекомендуется для использования в мощных пневмосистемах, где требуется высокая пропускная способность и автоматический сброс давления при аварийных ситуациях. Модель применяется в тяжелом машиностроении, металлургическом оборудовании, литейных цехах, прессовых комплексах, строительной и дорожной технике. Стыковое исполнение позволяет монтировать распределитель непосредственно на пневмопанелях без дополнительных трубных соединений.

Рекомендация по эксплуатации

Для корректной работы пневмораспределителя 5Р-16-213-0 подавайте сжатый воздух очищенный не грубее 10 класса по ГОСТ 17433. Используйте распыленное масло вязкостью 10–35 мм²/с при 50°С для обеспечения плавности хода золотника и увеличения срока службы пружины и уплотнений. При монтаже убедитесь в герметичности стыкового соединения и надежности затяжки крепежных болтов. Регулярно проверяйте состояние уплотнительной прокладки и работоспособность пружинного механизма. Не допускайте превышения вибрационных нагрузок II степени жесткости.
