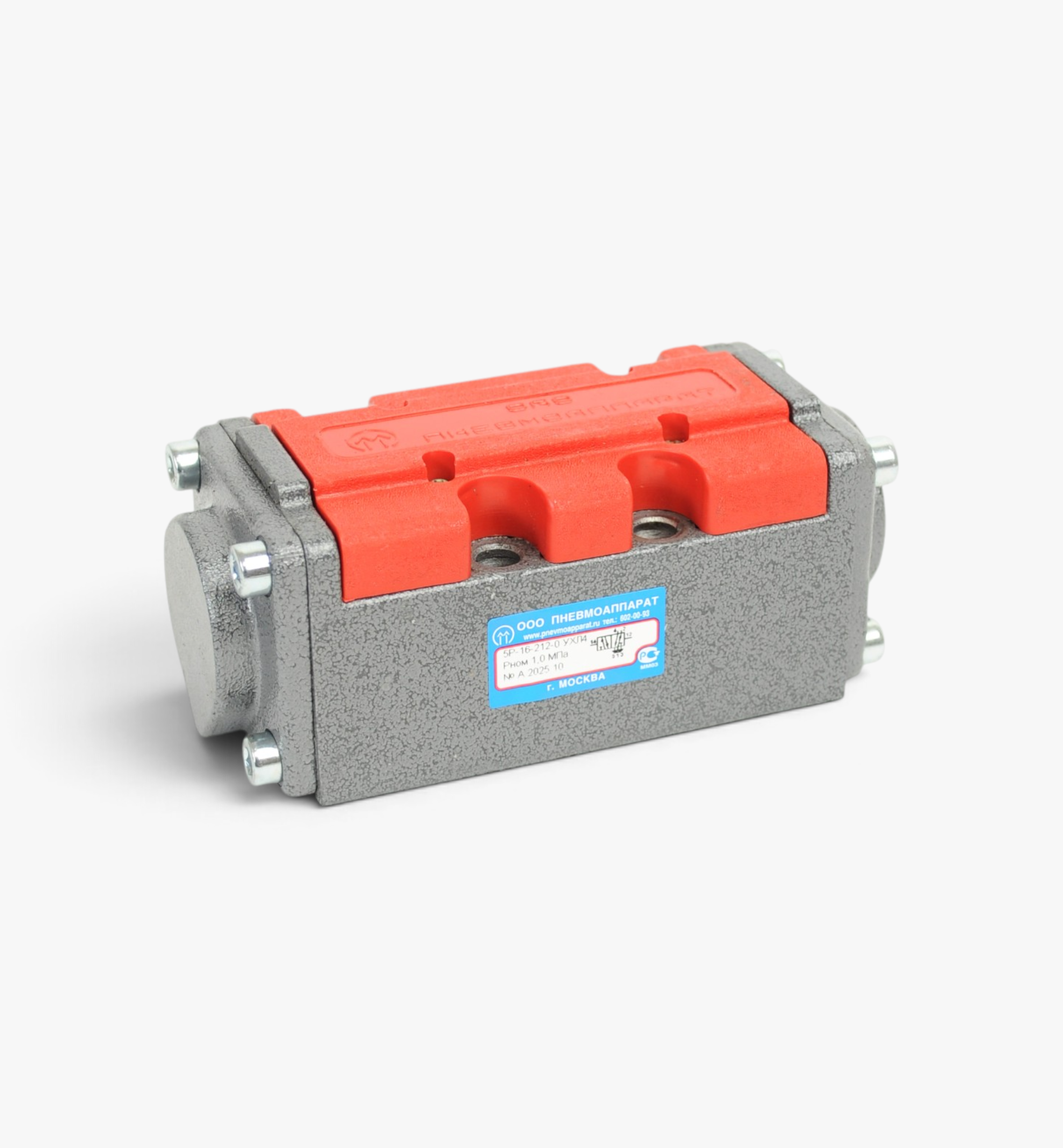

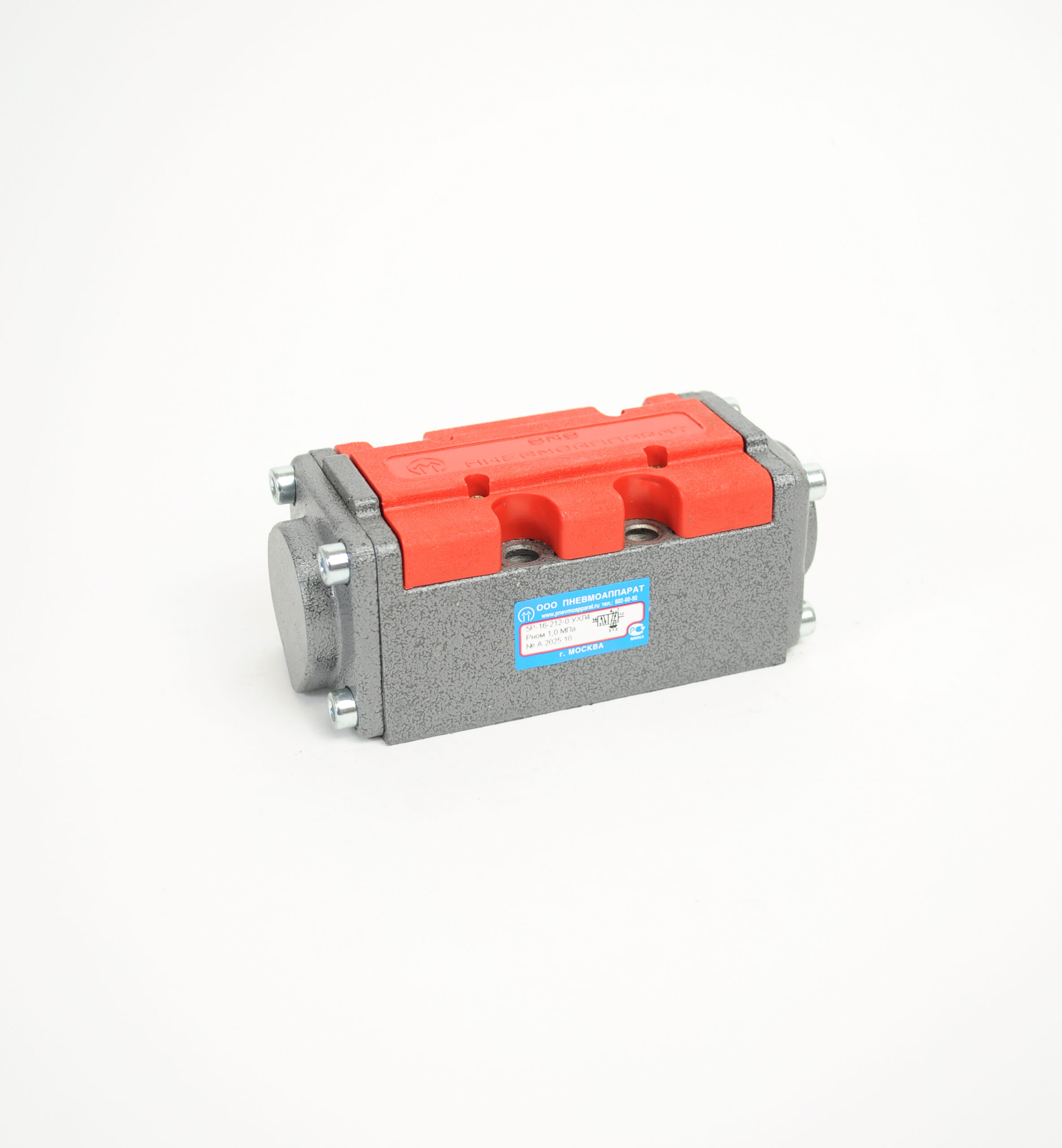

Пневмораспределитель 5Р-16-212-0

Основные технические характеристики

• Модель: 5Р-16-212-0
• Тип: Пятилинейный распределитель
• Условный проход (Ду): 16 мм
• Количество позиций: 2 (двухпозиционный)
• Управление: Пневматическое, двустороннее
• Возврат: Отсутствует (фиксация позиции управляющим сигналом)
• Тип присоединения: 0 — стыковое (без плиты)
• Стандарт стыка: ISO 5599/1, размер 3
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433
• Вязкость масла: 10–35 мм²/с при 50°С
• Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150
• Виброустойчивость: II степень жесткости по ГОСТ 28988

Конструктивные особенности

• Цилиндрический золотник увеличенного диаметра с эластичными уплотнениями для работы с высокими расходами воздуха;
• Двустороннее пневматическое управление для фиксации золотника в каждой позиции без возвратных пружин;
• Стыковое присоединение по ISO 5599/1 без монтажной плиты для компактной установки;
• В комплекте поставки — прокладка для уплотнения рабочих каналов и болты для крепления;
• Крепление четырьмя винтами через отверстия в корпусе к монтажной поверхности;
• Высокая пропускная способность для работы с мощными пневматическими системами;
• Отсутствие возвратных элементов обеспечивает надежность в условиях частых переключений;
• Виброустойчивость по II степени жесткости ГОСТ 28988.

Область применения

Пневмораспределитель 5Р-16-212-0 с двусторонним управлением и увеличенным проходом 16 мм предназначен для мощных пневмосистем, где требуется дистанционное переключение и надежная фиксация позиций. Модель применяется в тяжелом машиностроении, металлургическом оборудовании, литейных производствах, горнодобывающей промышленности, крупных прессах и штамповочных комплексах. Двустороннее управление позволяет интегрировать распределитель в сложные системы автоматизации с дистанционным контролем.

Рекомендация по эксплуатации

Для стабильной работы пневмораспределителя 5Р-16-212-0 используйте сжатый воздух очищенный не грубее 10 класса по ГОСТ 17433. Рекомендуется подача распыленного масла вязкостью 10–35 мм²/с при 50°С для надежной смазки золотниковой пары и защиты уплотнений. При монтаже убедитесь в герметичности стыкового соединения и правильной затяжке болтов. Обеспечьте достаточное давление управляющего сигнала для надежной фиксации золотника в обеих позициях. Периодически проверяйте состояние уплотнительной прокладки. Не превышайте вибрационные нагрузки II степени жесткости.
