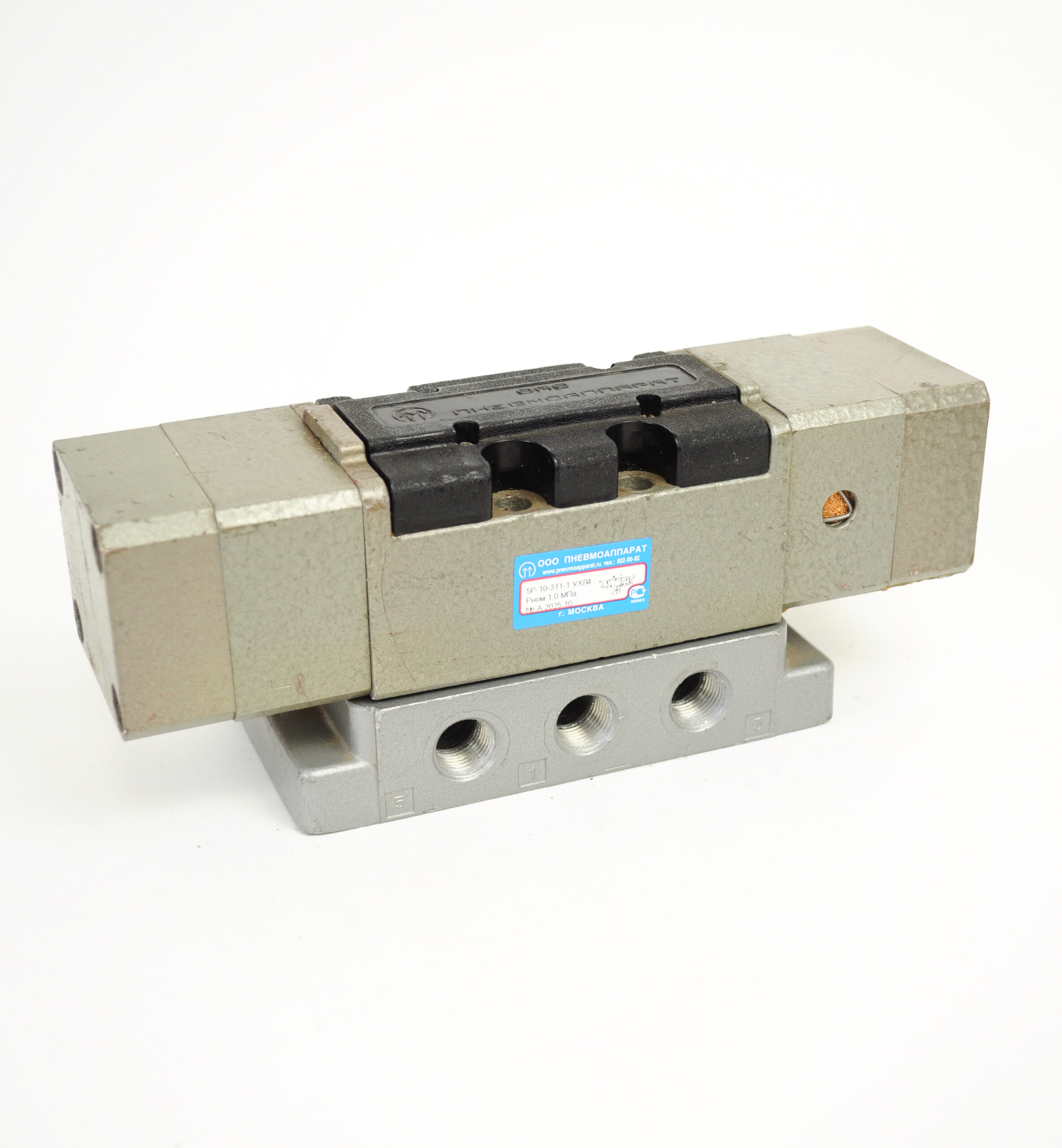

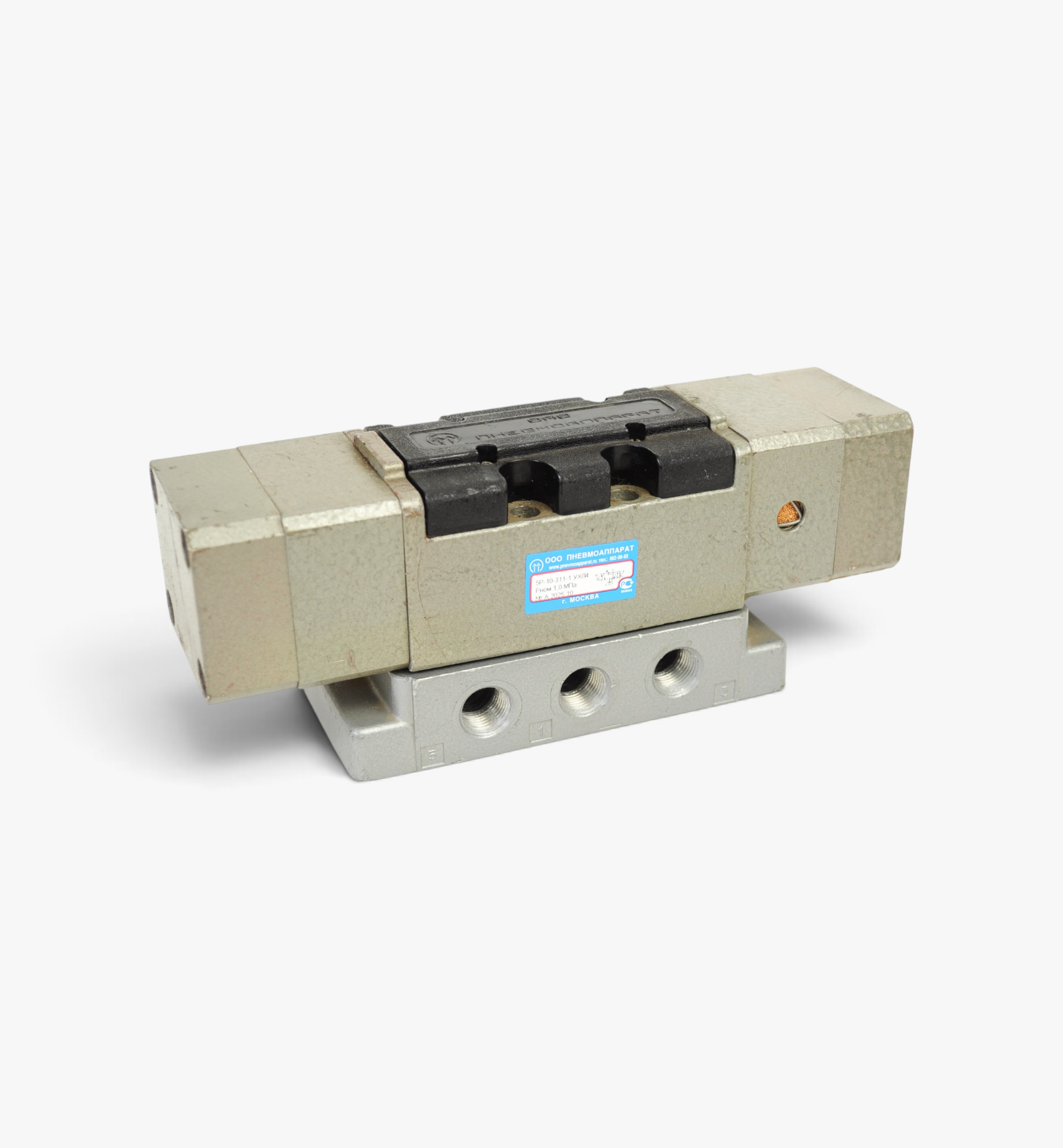

Пневмораспределитель 5Р-10-311-1

Основные технические характеристики

• Модель: 5Р-10-311-1
• Тип: Пятилинейный распределитель
• Условный проход (Ду): 10 мм
• Количество позиций: 3 (трехпозиционный)
• Управление: Пневматическое, одностороннее
• Возврат: Пневматический (в среднюю позицию)
• Тип присоединения: 1 — резьбовое с монтажной плитой, боковое расположение (трубы в стороны)
• Резьба на плите: К3/8″
• Стандарт стыка: ISO 5599/1, размер 3
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433
• Вязкость масла: 10–35 мм²/с при 50°С
• Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150
• Виброустойчивость: II степень жесткости по ГОСТ 28988

Конструктивные особенности

• Цилиндрический золотник с эластичными уплотнениями для надежного переключения и герметичности;
• Трехпозиционное исполнение с автоматическим пневматическим возвратом в нейтральную позицию;
• Одностороннее пневматическое управление для активации рабочих позиций;
• Монтажная плита с резьбовыми отверстиями К3/8″ для быстрого подключения трубопровода;
• Боковое расположение труб (в стороны) для удобства монтажа в ограниченных пространствах;
• Крепление распределителя к плите четырьмя винтами через отверстия в корпусе;
• Стандарт стыка ISO 5599/1, размер 3 для универсальной совместимости;
• Обеспечивает функцию «нейтральной позиции» для безопасной остановки и обслуживания оборудования.

Область применения

Пневмораспределитель 5Р-10-311-1 с трехпозиционным исполнением и боковым резьбовым присоединением рекомендуется для систем автоматизации, где требуется остановка исполнительных механизмов в промежуточном положении. Модель применяется в станкостроении, робототехнических комплексах, позиционирующих устройствах, зажимных системах, конвейерных линиях, упаковочном оборудовании и системах захвата. Трехпозиционное исполнение позволяет реализовать режимы «аварийной остановки», «нейтральной позиции» или «промежуточной фиксации» для повышения безопасности технологических процессов.

Рекомендация по эксплуатации

Для корректной работы распределителя 5Р-10-311-1 подавайте сжатый воздух очищенный не грубее 10 класса загрязненности по ГОСТ 17433. Используйте распыленное масло вязкостью 10–35 мм²/с при 50°С для снижения трения золотниковой пары и защиты уплотнительных элементов. Перед монтажом проверьте герметичность резьбовых соединений К3/8″ на плите. Убедитесь в достаточном давлении управляющего сигнала для надежного переключения в рабочую позицию. Периодически контролируйте состояние уплотнений и работоспособность пневматического возврата в нейтральную позицию. Соблюдайте допустимые вибрационные нагрузки II степени жесткости.
