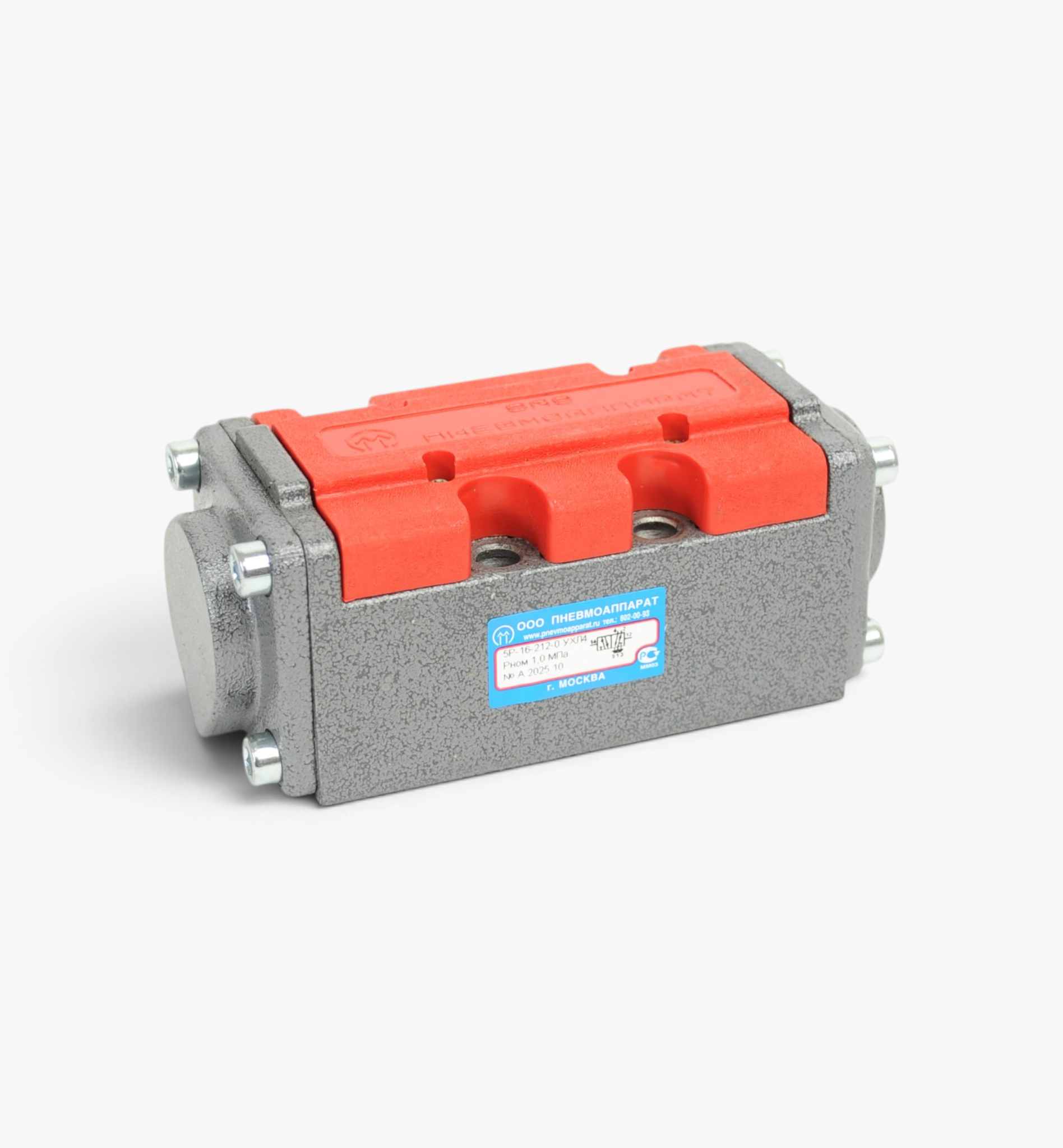

Пневмораспределитель 5Р-10-214-0

Основные технические характеристики

• Модель: 5Р-10-214-0
• Тип: Пятилинейный распределитель
• Условный проход (Ду): 10 мм
• Количество позиций: 2 (двухпозиционный)
• Управление: Пневматическое, двустороннее с дифференциальным возвратом
• Возврат: Дифференциальный (за счет разницы давлений)
• Тип присоединения: 0 — стыковое (без плиты)
• Стандарт стыка: ISO 5599/1, размер 3
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433
• Вязкость масла: 10–35 мм²/с при 50°С
• Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150
• Виброустойчивость: II степень жесткости по ГОСТ 28988

Конструктивные особенности

• Цилиндрический золотник с эластичными уплотнениями для герметичного перекрытия потоков;
• Двустороннее пневматическое управление с дифференциальным возвратом для точного позиционирования золотника;
• Возврат золотника за счет разницы давлений в управляющих камерах, без дополнительных пружин;
• Стыковое присоединение по ISO 5599/1 без монтажной плиты для компактного монтажа;
• В комплекте поставки — прокладка для уплотнения рабочих каналов и болты для крепления;
• Крепление четырьмя винтами через отверстия в корпусе к монтажной поверхности;
• Повышенная надежность за счет отсутствия возвратных пружин;
• Виброустойчивость по II степени жесткости ГОСТ 28988.

Область применения

Пневмораспределитель 5Р-10-214-0 с дифференциальным управлением рекомендуется для высокоточных пневмосистем, где требуется быстрое и точное переключение с минимальными задержками. Модель применяется в станкостроении, робототехнике, автоматизированных сборочных линиях, медицинском оборудовании, испытательных стендах и системах позиционирования. Дифференциальный возврат обеспечивает высокую стабильность работы при переменных нагрузках и изменяющемся давлении в системе.

Рекомендация по эксплуатации

Для надежной работы распределителя 5Р-10-214-0 используйте сжатый воздух очищенный не грубее 10 класса по ГОСТ 17433. Рекомендуется подача распыленного масла вязкостью 10–35 мм²/с при 50°С для снижения трения золотника и защиты уплотнений. При монтаже убедитесь в герметичности стыкового соединения и правильной затяжке крепежных болтов. Особое внимание уделите настройке управляющих давлений для корректной работы дифференциального механизма. Периодически проверяйте состояние уплотнительной прокладки. Не превышайте вибрационные нагрузки II степени жесткости.
