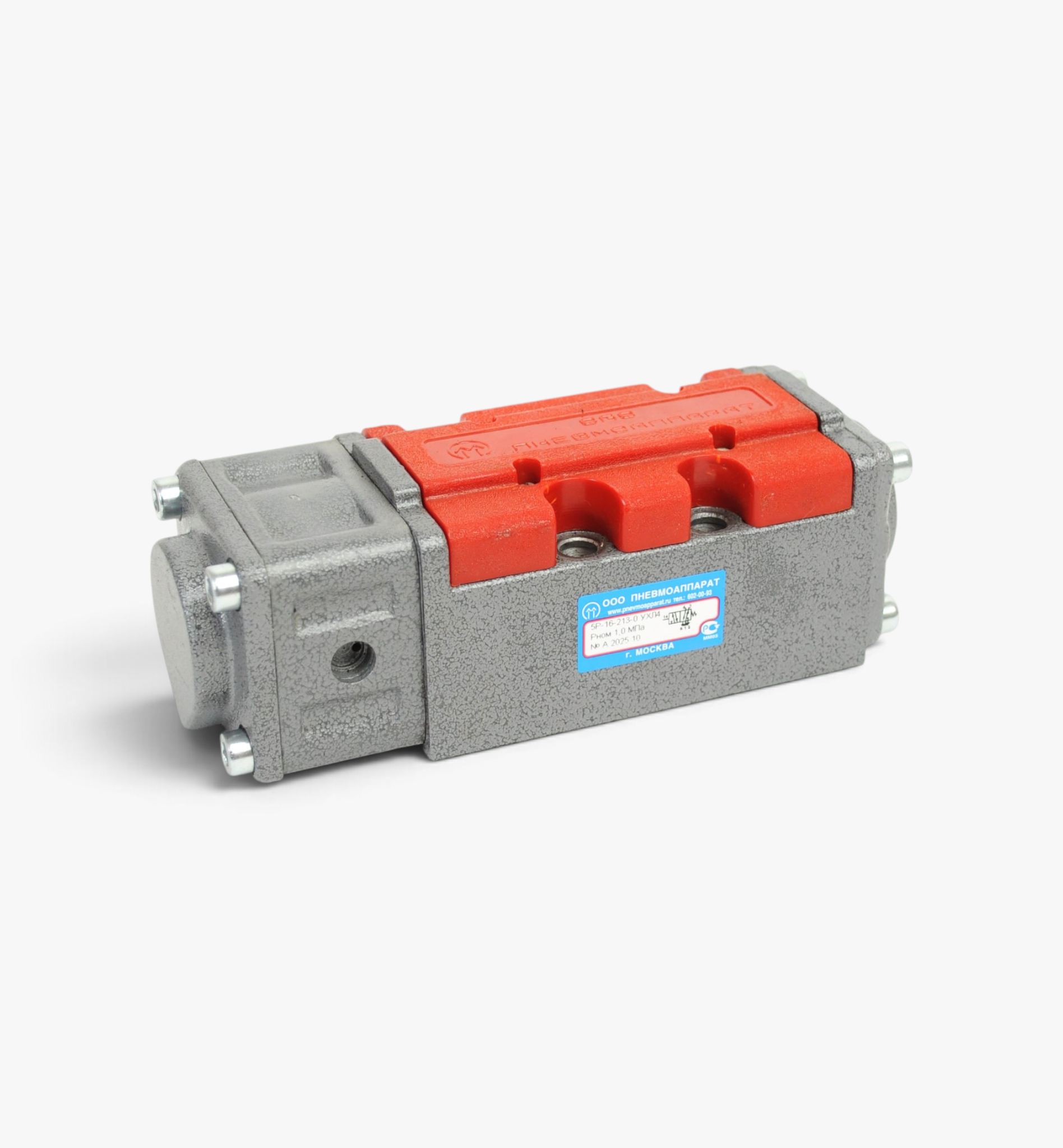

Пневмораспределитель 5Р-10-213-0

Основные технические характеристики

• Модель: 5Р-10-213-0
• Тип: Пятилинейный распределитель
• Условный проход (Ду): 10 мм
• Количество позиций: 2 (двухпозиционный)
• Управление: Пневматическое, одностороннее
• Возврат: Пружинный
• Тип присоединения: 0 — стыковое (без плиты)
• Стандарт стыка: ISO 5599/1, размер 3
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433
• Вязкость масла: 10–35 мм²/с при 50°С
• Климатическое исполнение: УХЛ и О, категория 4 по ГОСТ 15150
• Виброустойчивость: II степень жесткости по ГОСТ 28988

Конструктивные особенности

• Цилиндрический золотник с эластичными уплотнениями для высокой герметичности;
• Пружинный механизм возврата, обеспечивающий автоматическое восстановление исходного состояния при прекращении управляющего сигнала;
• Стыковое присоединение по ISO 5599/1 без монтажной плиты для компактной установки;
• В комплекте поставки — прокладка для уплотнения рабочих каналов и болты для крепления;
• Крепление четырьмя винтами через отверстия в корпусе к монтажной поверхности;
• Простая и надежная конструкция, устойчивая к вибрационным нагрузкам II степени жесткости.

Область применения

Пневмораспределитель 5Р-10-213-0 с пружинным возвратом идеально подходит для систем, где требуется автоматическое отключение или возврат механизма в безопасное положение при снятии управляющего сигнала. Применяется в пневмоприводах станков, прессового оборудования, конвейерных систем, автоматизированных линий сборки и испытательных стендах. Стыковое исполнение позволяет монтировать распределитель непосредственно на панели управления без дополнительных трубных соединений, что упрощает обслуживание и снижает риски утечек.

Рекомендация по эксплуатации

Для стабильной работы пневмораспределителя 5Р-10-213-0 используйте сжатый воздух очищенный не грубее 10 класса загрязненности по ГОСТ 17433. Обязательно применяйте распыленное масло вязкостью 10–35 мм²/с при 50°С для снижения трения золотника и увеличения ресурса пружины. Регулярно проверяйте герметичность стыкового соединения и состояние уплотнительной прокладки. При обнаружении пропусков воздуха замените прокладку и подтяните болты крепления. Не эксплуатируйте изделие при вибрациях, превышающих II степень жесткости по ГОСТ 28988.
