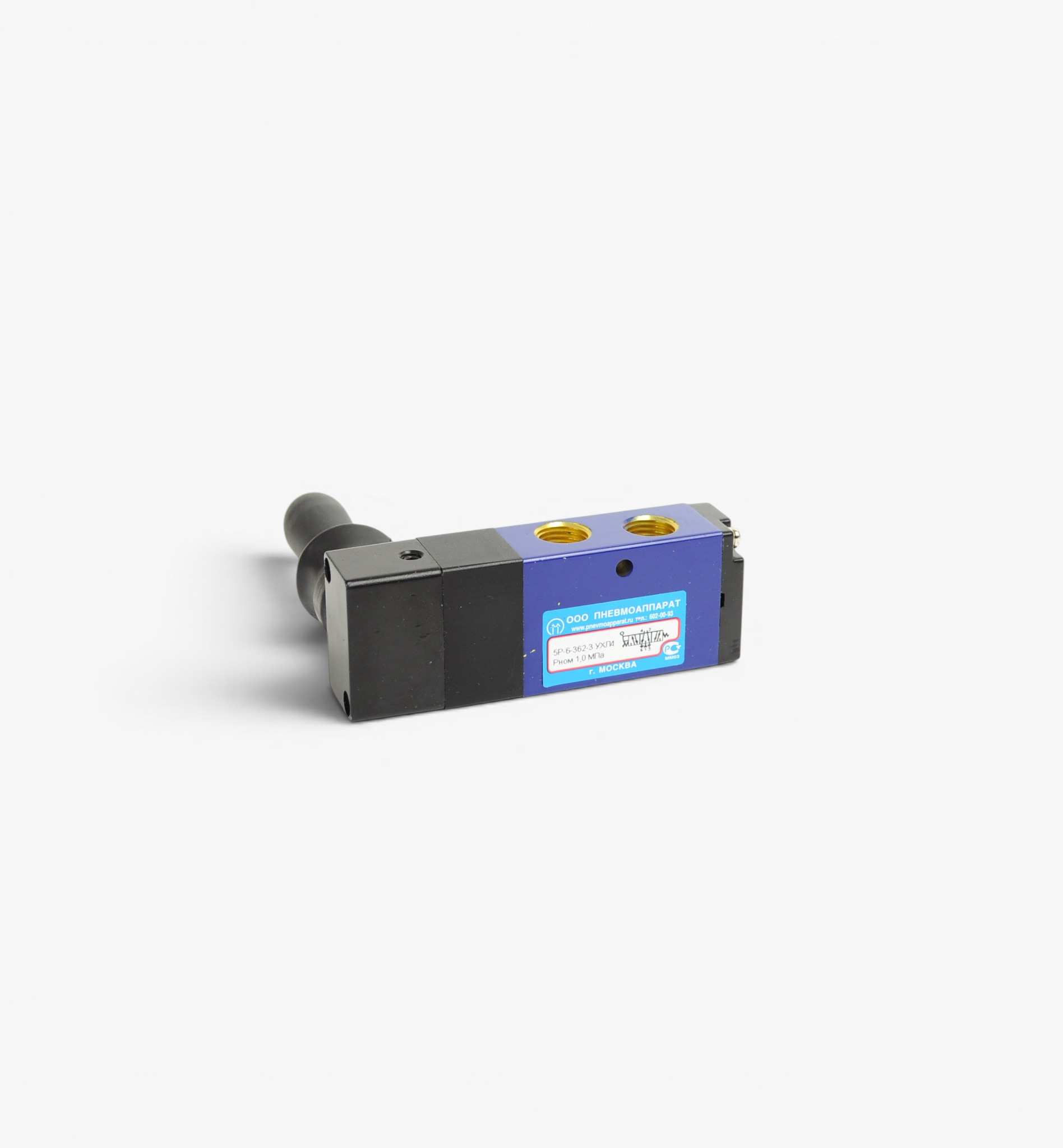

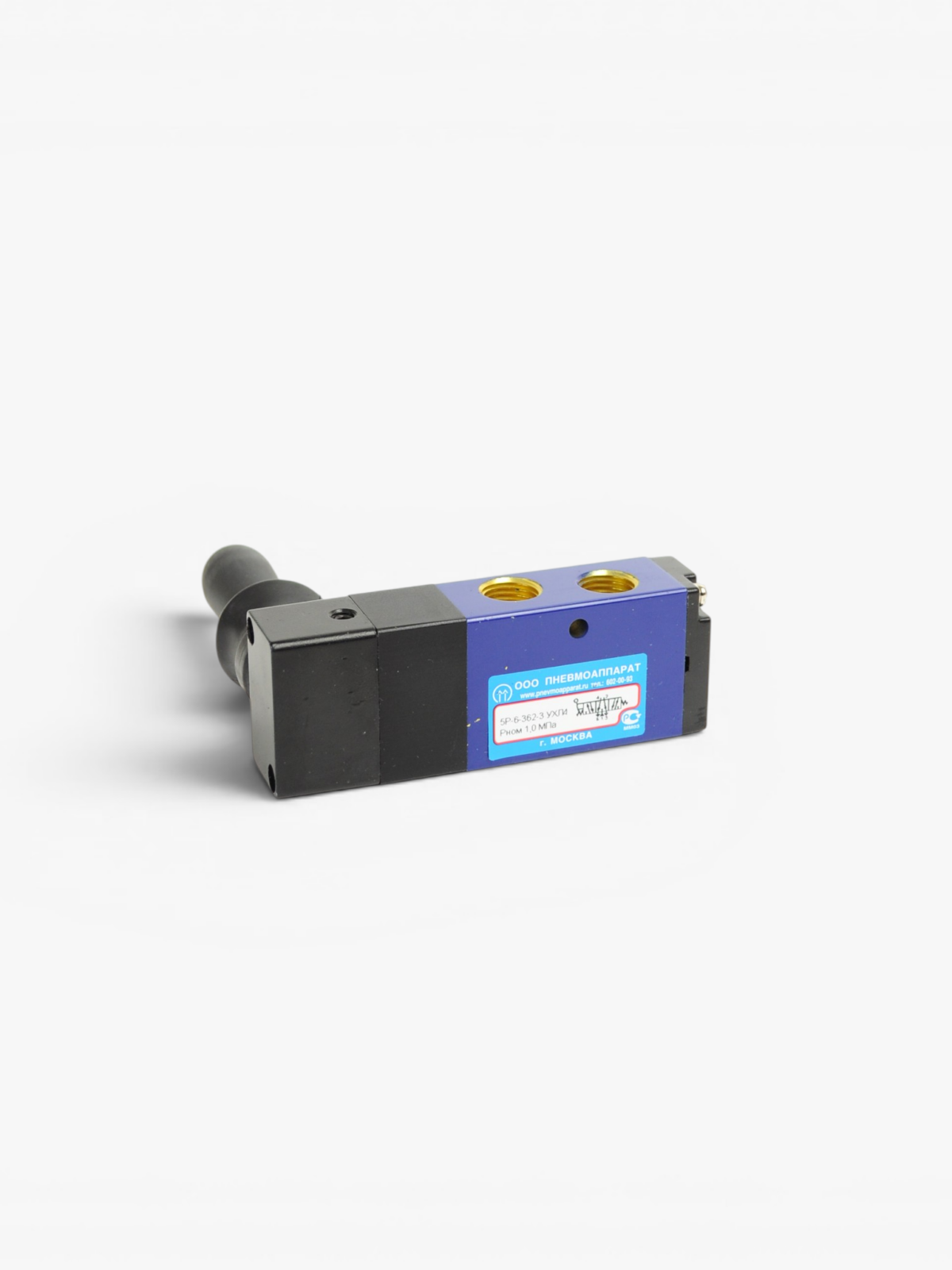

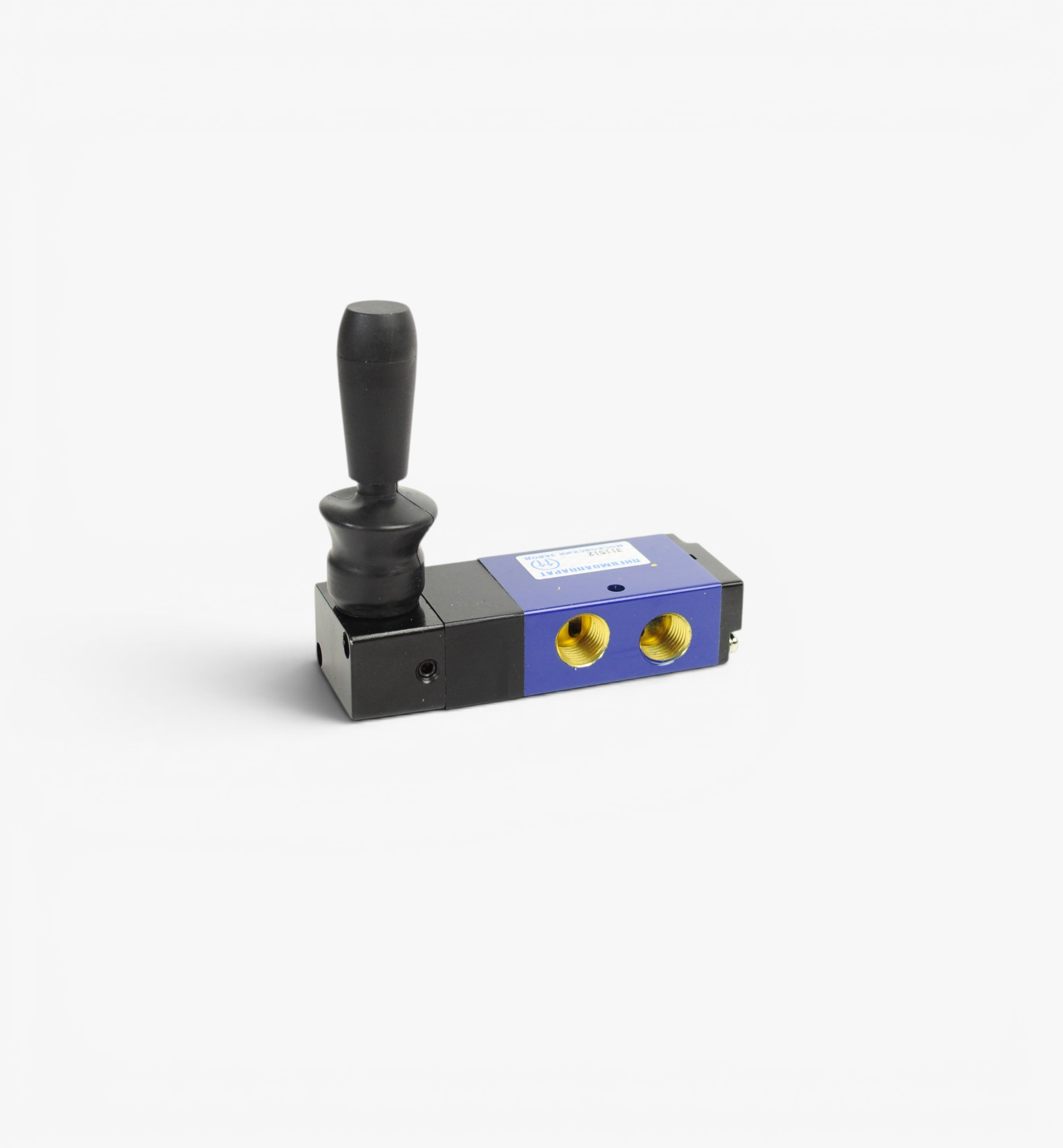

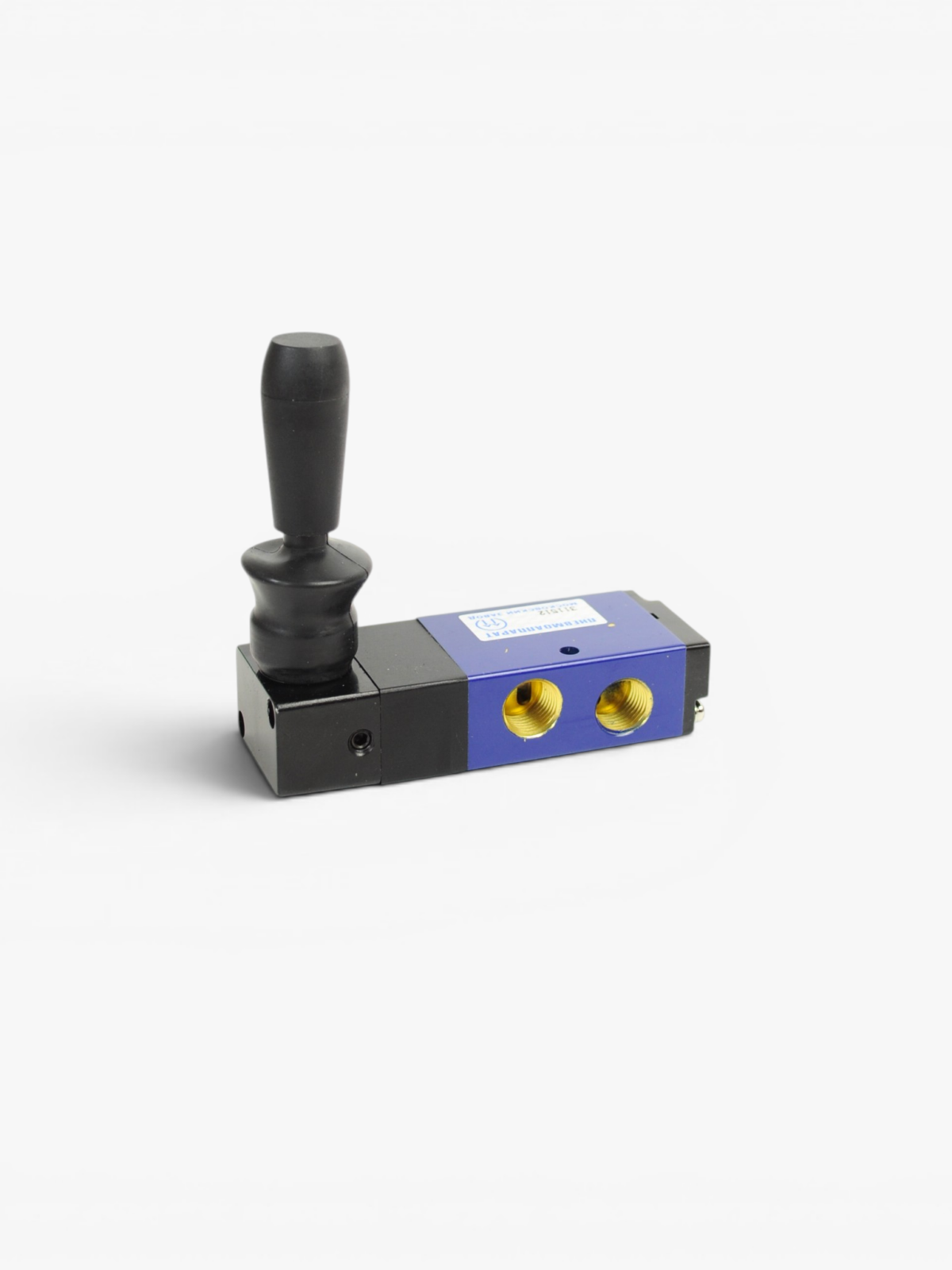

Пневмораспределитель 5Р-6-362-3

Основные технические характеристики

• Модель: 5Р-6-362-3
• Тип: 5/3 (три позиции, пять линий)
• Схема управления: 362 (с пружинным возвратом в среднюю позицию, обе полости потребителя сообщены с атмосферой)
• Условный проход (Ду): 6 мм
• Присоединение: Резьбовое (под трубный монтаж)
• Управление: Ручное, джойстиковое (мускульное)
• Монтажное положение: Произвольное (горизонтальное, вертикальное, под углом)
• Сброс: Через линию 3 (рекомендуется установка пневмоглушителя)

Конструктивные особенности

• Цилиндрический золотник обеспечивает плавность хода и устойчивость к перепадам давления в сети.
• Пружинный возврат джойстика в нейтральное положение с сообщением обеих полостей потребителя с атмосферой.
• Трехпозиционная схема позволяет точно управлять движением пневмопривода в обе стороны с остановкой в средней позиции без фиксации.
• Высокая пропускная способность и минимальные утечки благодаря продуманной конструкции.
• Износостойкость и длительный ресурс работы даже при интенсивной эксплуатации.
• Универсальный монтаж — крепление стандартными винтами через специальные отверстия в корпусе.

Область применения

Системы позиционирования со свободным ходом в средней позиции, управление двухсторонними пневмоцилиндрами с возможностью остановки без фиксации, станки металлообработки, пневматические захваты роботов, упаковочное оборудование, испытательные стенды, подъемно-транспортное оборудование.

Аналоги и взаимозаменяемость

Пневмораспределитель 5Р-6-362-3 является полным аналогом аналогичных распределителей импортного производства. При подборе обращайте внимание на условный проход (Ду 6 мм), тип управления (джойстик с пружинным возвратом) и схему работы (5/3, обе полости потребителя сообщены с атмосферой).

Рекомендация по эксплуатации

Для снижения уровня шума при сбросе отработанного воздуха в атмосферу через линию 3 рекомендуется устанавливать в выходной канал пневмоглушитель типа 2113.
