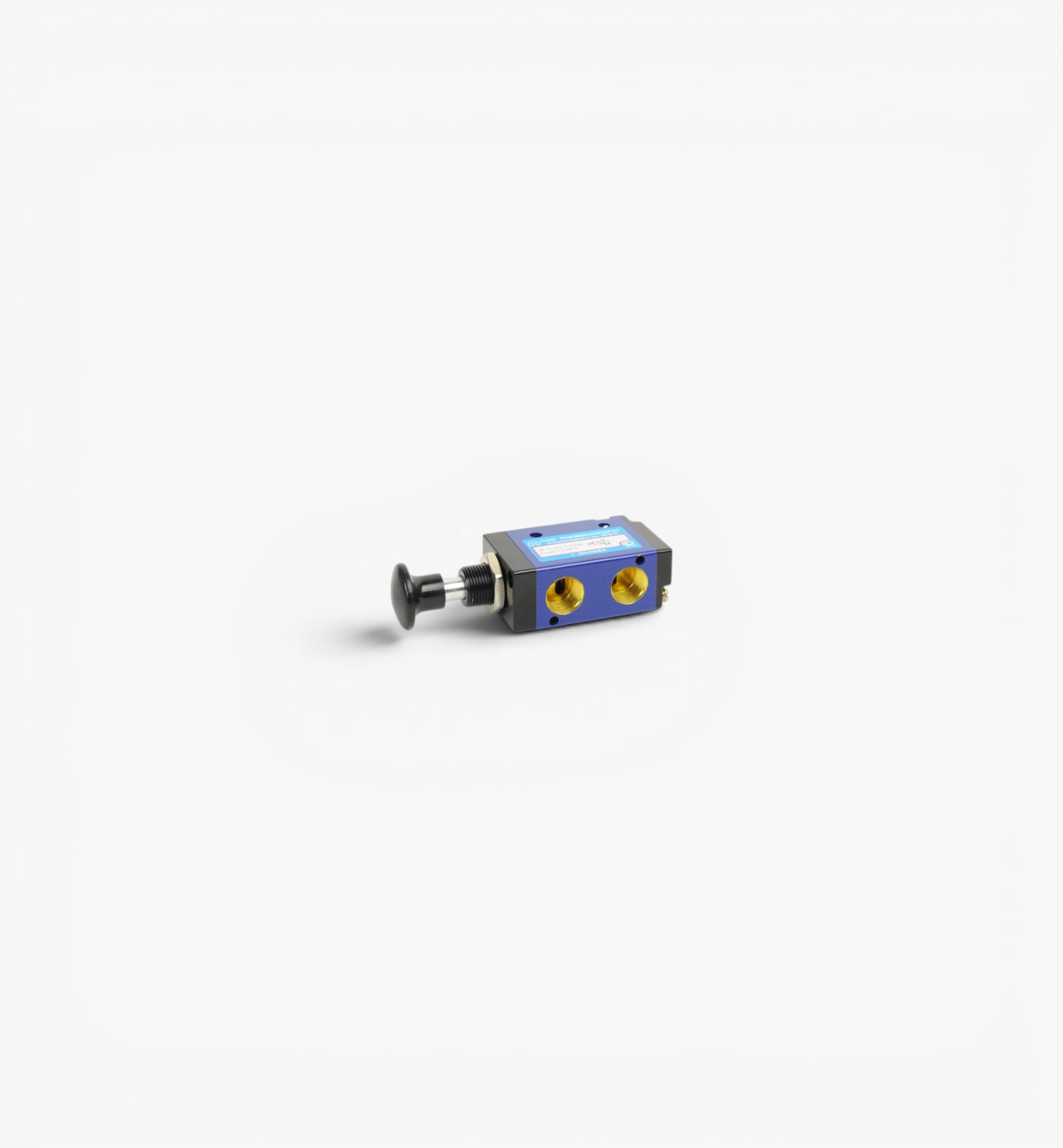

Пневмораспределитель 3Р-6-252-3

Основные технические характеристики

• Модель: 3Р-6-252-3
• Тип: 3/2 (две позиции, три линии)
• Схема управления: 252 (с фиксацией кнопки в утопленном положении)
• Условный проход (Ду): 6 мм
• Присоединение: Резьбовое (под трубный монтаж)
• Управление: Ручное, кнопочное (мускульное)
• Монтажное положение: Произвольное (горизонтальное, вертикальное, под углом)
• Монтаж: Крепление винтами через отверстия в корпусе или щитовой монтаж (гайка М14х1)
• Сброс: Через линию 3 (рекомендуется установка пневмоглушителя)

Конструктивные особенности

• Цилиндрический золотник обеспечивает плавность хода и устойчивость к перепадам давления в сети.
• Фиксация кнопки в утопленном положении — повторное нажатие для возврата в исходное состояние.
• Два способа монтажа: крепление винтами через отверстия в корпусе или щитовой монтаж с гайкой М14х1.
• Компактные габариты для использования в ограниченном пространстве.
• Высокая пропускная способность и минимальные утечки благодаря продуманной конструкции.
• Износостойкость и длительный ресурс работы даже при интенсивной эксплуатации.

Область применения

Системы зажима и фиксации заготовок на станках металлообработки, пневматические захваты и манипуляторы, упаковочное и фасовочное оборудование, испытательные стенды, системы дистанционного управления на пультах оператора, блокировки, двери и защитные кожухи.

Аналоги и взаимозаменяемость

Пневмораспределитель 3Р-6-252-3 является полным функциональным аналогом импортных моделей: 3L210-06, 3R210-08, 3N38-900 CAMOZZI. При подборе обращайте внимание на условный проход (Ду 6 мм), тип управления (кнопка с фиксацией) и схему работы (3/2).

Рекомендация по эксплуатации

Для снижения уровня шума при сбросе отработанного воздуха в атмосферу через линию 3 рекомендуется устанавливать в выходной канал пневмоглушитель. При щитовом монтаже перед установкой кнопка должна быть вывернута, после монтажа — ввернута обратно.
