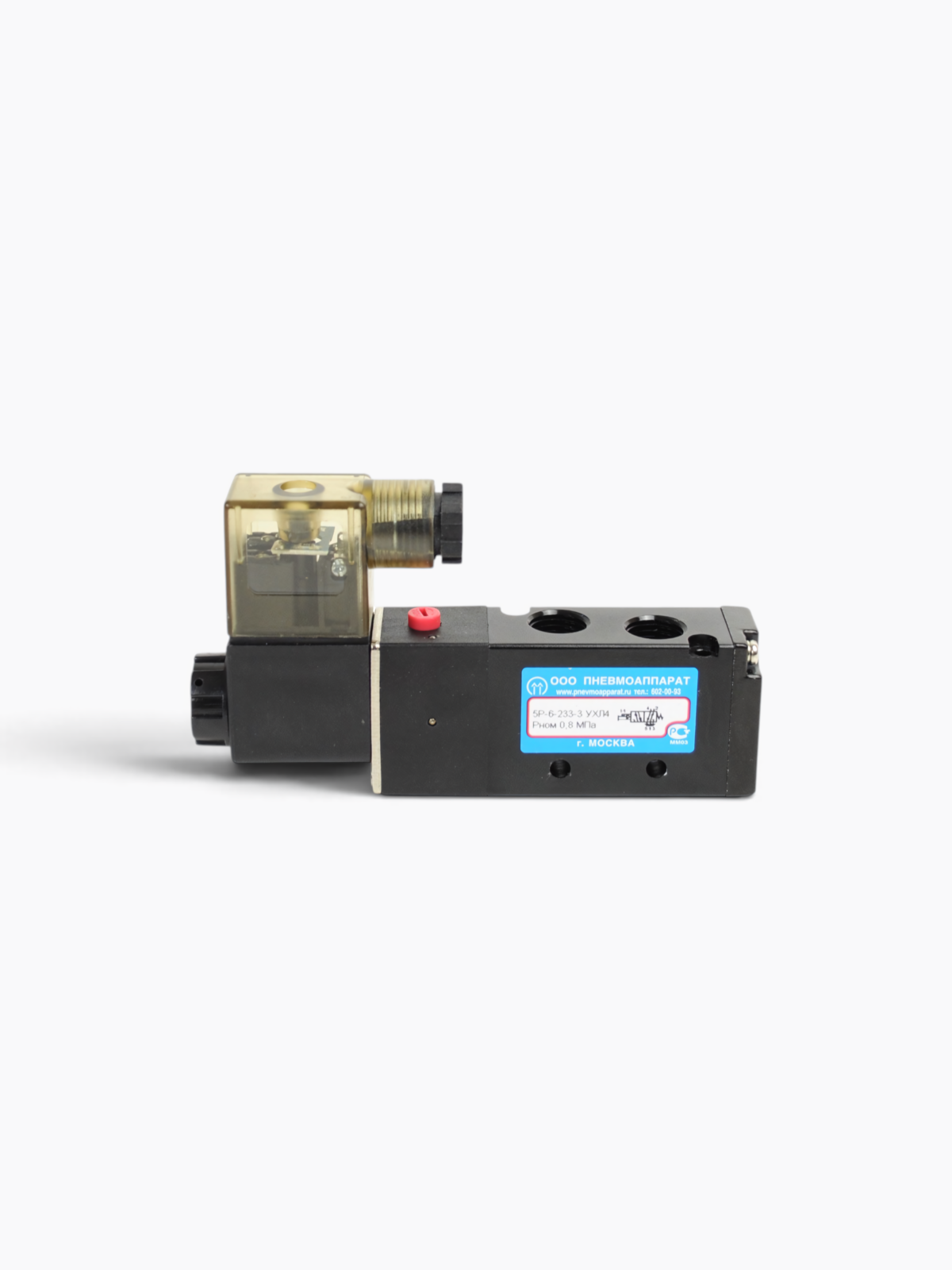

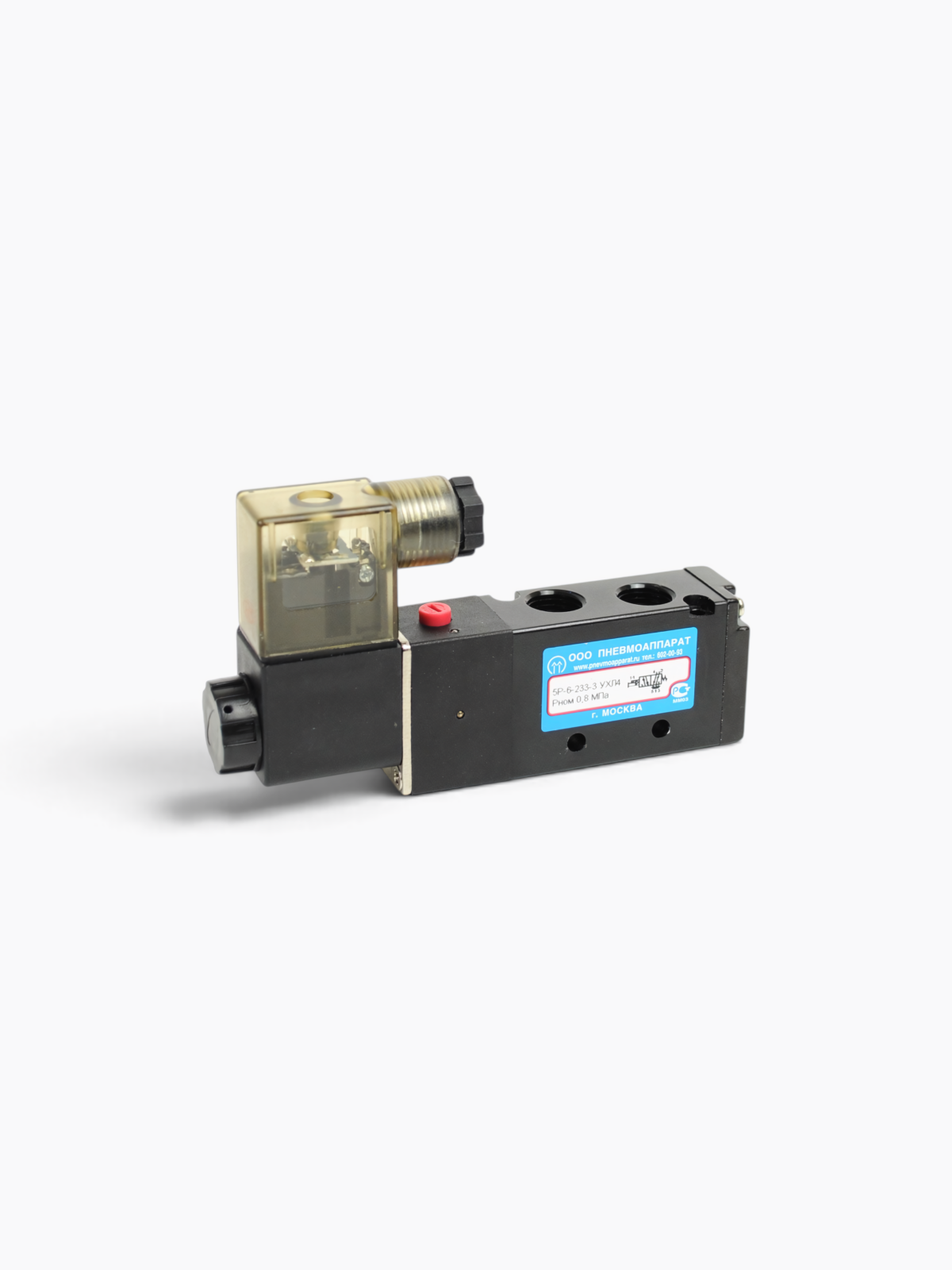

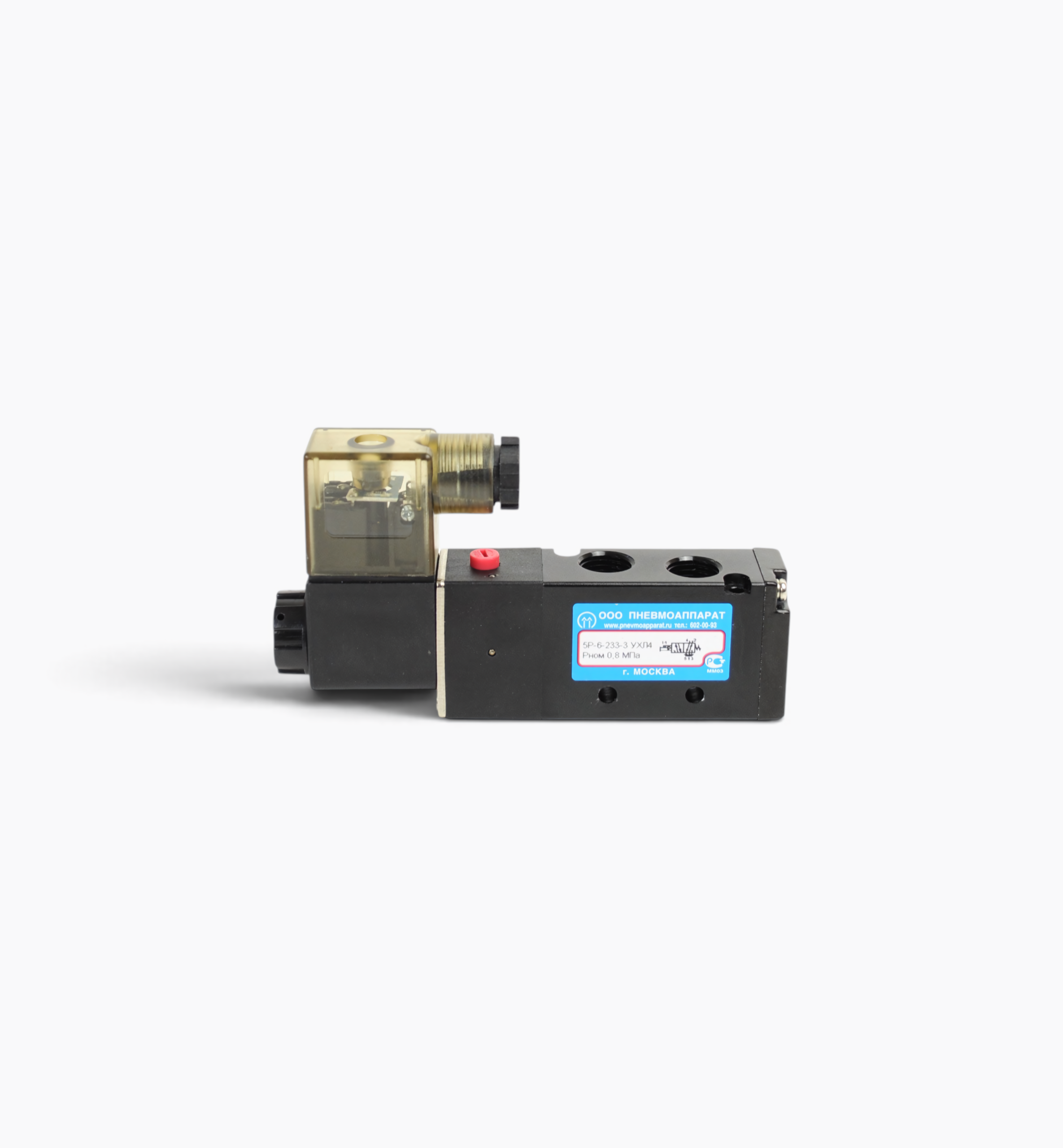

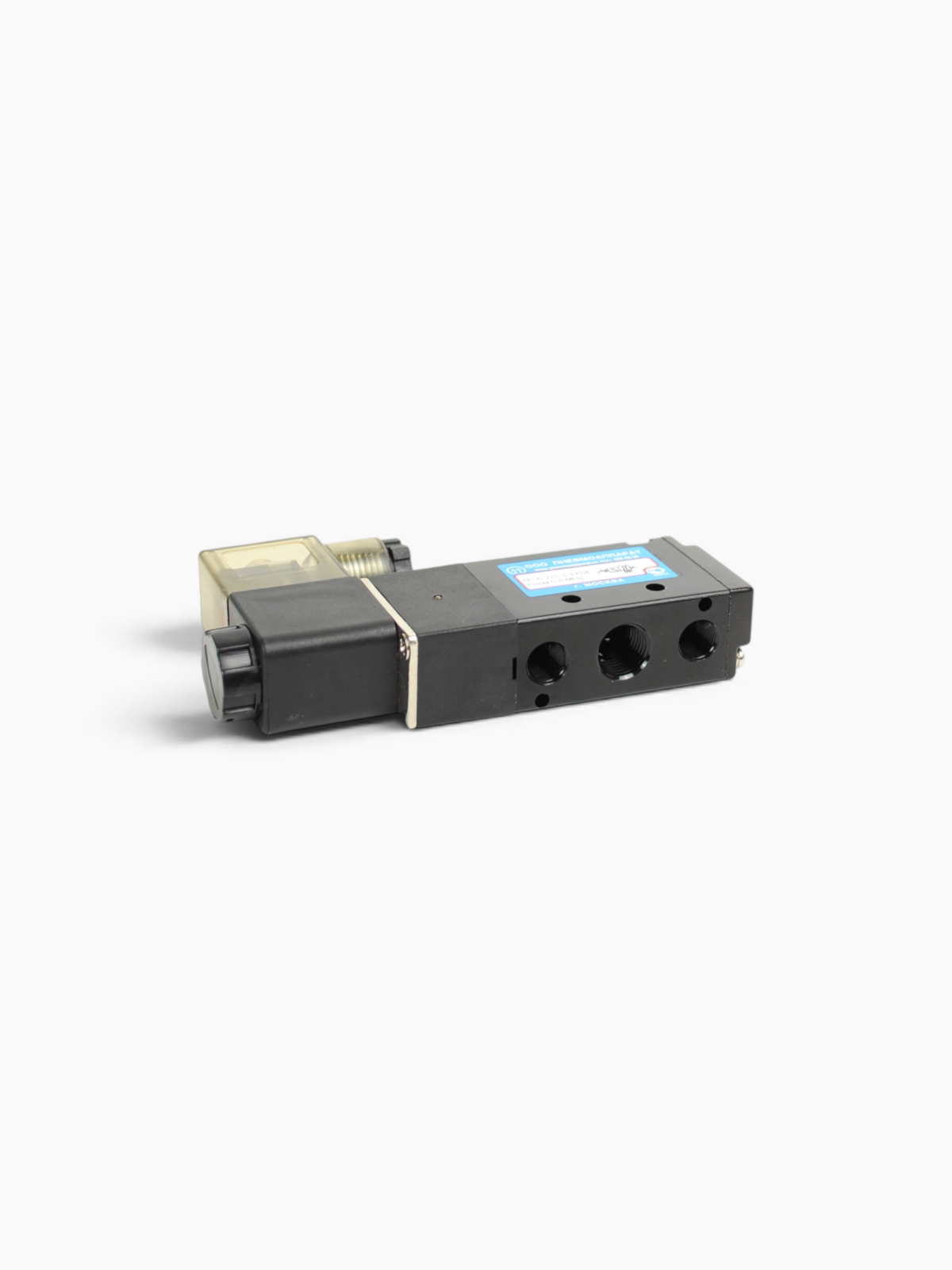

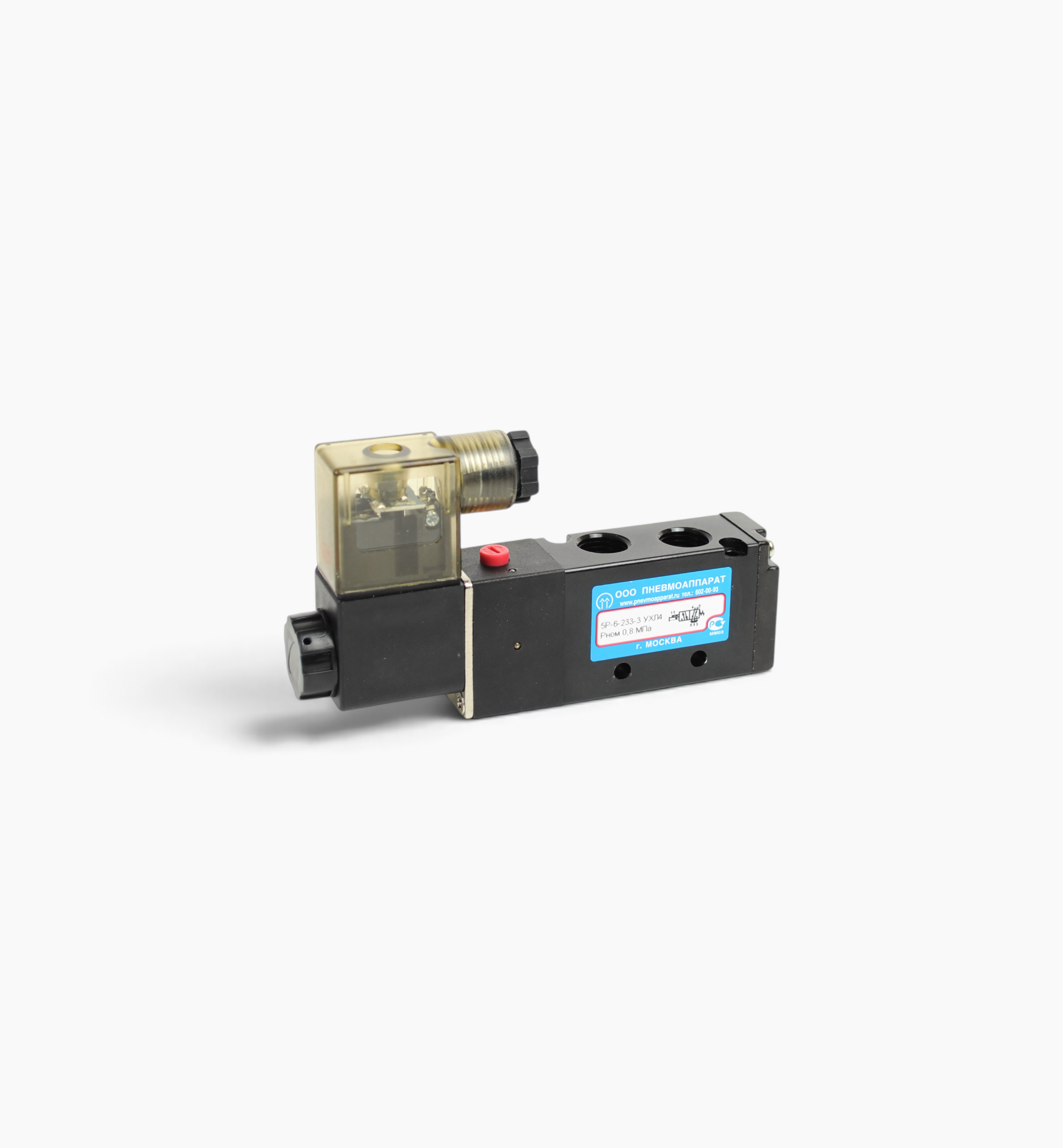

Пневмораспределитель 5Р-6-233-3 (4V210-08 DC 24V) (24В,пост)

Основные технические характеристики

• Модель: 5Р-6-233-3
• Тип: пятилинейный пневмораспределитель
• Условный проход (Ду): 6 мм
• Присоединение: резьба G1/4″ (в корпусе)
• Управление: одностороннее электропневматическое (клапан-пилот)
• Напряжение питания: 24В, постоянный ток
• Ручное дублирование: есть (кнопка на пилоте)
• Возврат в исходное положение: пружинный
• Рабочая среда: сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433 (с масляным туманом вязкостью 10-35 мм²/с при 50°С)
• Климатическое исполнение: УХЛ и О, категория размещения 4 по ГОСТ 15150
• Степень защиты (катушка пилота): IP65 по ГОСТ 14254
• Крепление: двумя винтами через отверстия в корпусе (входят в комплект)

Конструктивные особенности

• Цилиндрический золотник – обеспечивает высокую герметичность и минимальное трение, что увеличивает ресурс работы распределителя.
• Пятилинейная схема – позволяет управлять реверсивными пневмоприводами с подачей и отводом воздуха через отдельные каналы.
• Встроенный клапан-пилот с электромагнитным управлением (24В, постоянный ток) – позволяет дистанционно переключать потоки воздуха с минимальной задержкой.
• Ручное дублирование – дает возможность принудительно переключить распределитель при отключении электроэнергии или в процессе наладки системы.
• Защита IP65 – катушка пилота защищена от пыли и водяных струй, что делает модель пригодной для использования в производственных цехах с высокой влажностью и запыленностью.
• Одностороннее управление с пружинным возвратом – при снятии управляющего сигнала золотник автоматически возвращается в исходное положение под действием пружины.
• Резьбовые отверстия в корпусе – обеспечивают простой и надежный монтаж внешних пневмолиний без дополнительных переходников.
• Для снижения уровня шума при сбросе воздуха рекомендуется установка пневмоглушителя типа 2113 в соответствующий канал.

Область применения

Пневмораспределитель 5Р-6-233-3 (Ду 6 мм, G1/4″, 24В постоянный ток) применяется в системах промышленной пневмоавтоматики для управления реверсивными пневмоприводами: двухсторонними пневмоцилиндрами, пневмодвигателями, тормозными системами, зажимными устройствами и пневматическими захватами. Модель с условным проходом 6 мм эффективна в оборудовании со средним расходом сжатого воздуха — упаковочных линиях, деревообрабатывающих станках, автоматических линиях сборки, испытательных стендах и пневматических прессах малой мощности. Благодаря климатическому исполнению УХЛ и О, распределитель может эксплуатироваться как в отапливаемых помещениях, так и на открытых площадках (под навесом) в условиях умеренного и тропического климата.

Аналоги и взаимозаменяемость

Пневмораспределитель 5Р-6-233-3 является полным аналогом импортных пятилинейных распределителей с условным проходом 6 мм. При подборе обращайте внимание на присоединительную резьбу G1/4″ и требуемую схему управления — одностороннюю с пружинным возвратом. Взаимозаменяемость возможна с моделями ведущих мировых брендов при условии соответствия посадочных размеров, типа золотника и напряжения питания катушек пилота (24В, постоянный ток). Если у вас возникли сложности с подбором — пришлите нам марку и артикул вашего текущего распределителя, и мы проверим его на полную совместимость с 5Р-6-233-3.

Рекомендация по эксплуатации

Для обеспечения бесперебойной работы распределителя 5Р-6-233-3 важно подавать сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433. Рекомендуется использовать воздух с распыленным маслом вязкостью от 10 до 35 мм²/с при 50°С – это продлевает ресурс золотниковой пары. При сбросах воздуха в атмосферу устанавливайте пневмоглушитель 2113 для снижения шума до допустимых санитарных норм. Монтаж производить двумя винтами через отверстия в корпусе, обеспечивая жесткое крепление без перекосов. Периодически проверяйте герметичность резьбовых соединений и работоспособность ручного дублера. При длительных простоях рекомендуется продувать распределитель осушенным воздухом для удаления конденсата.
