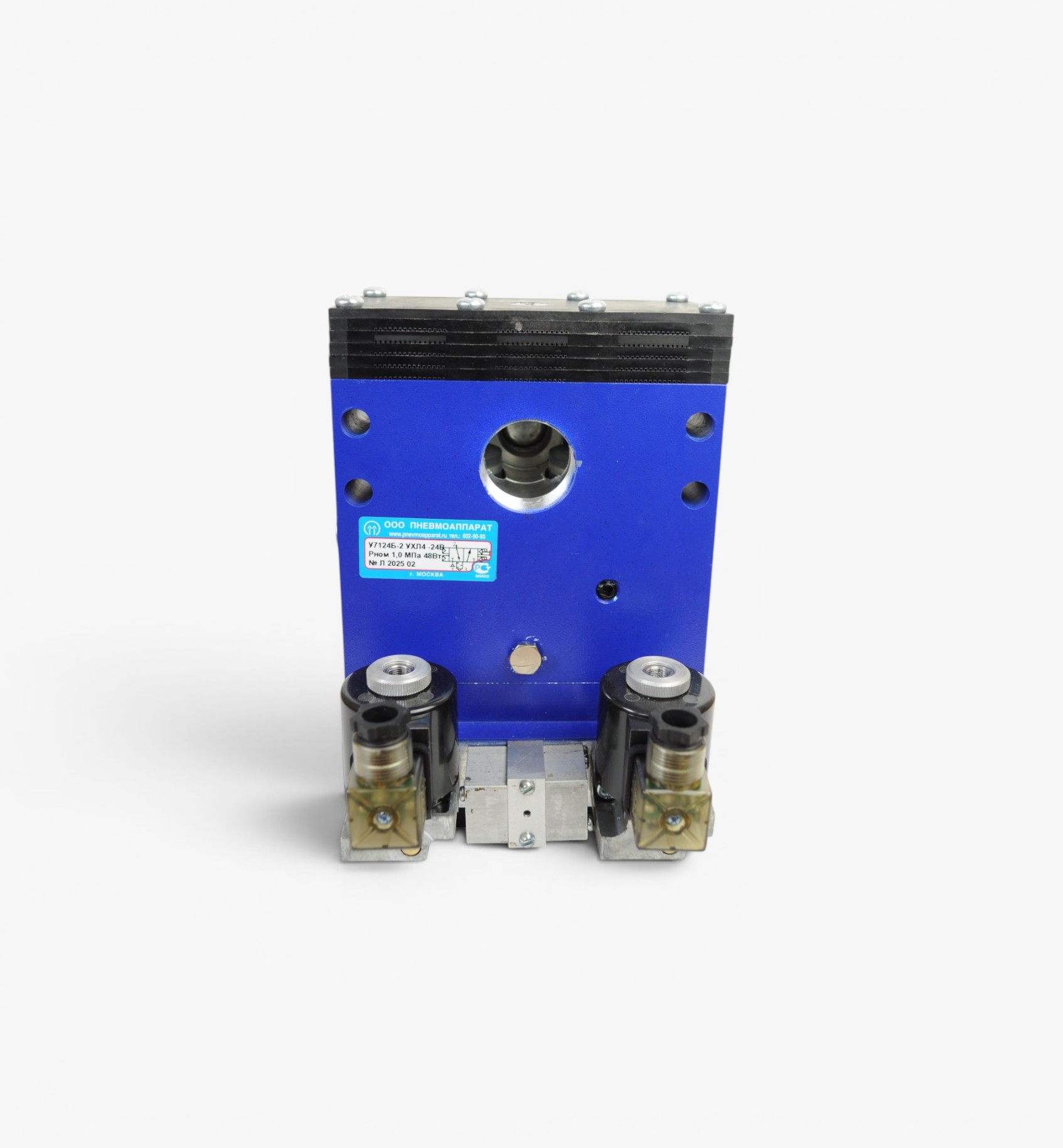

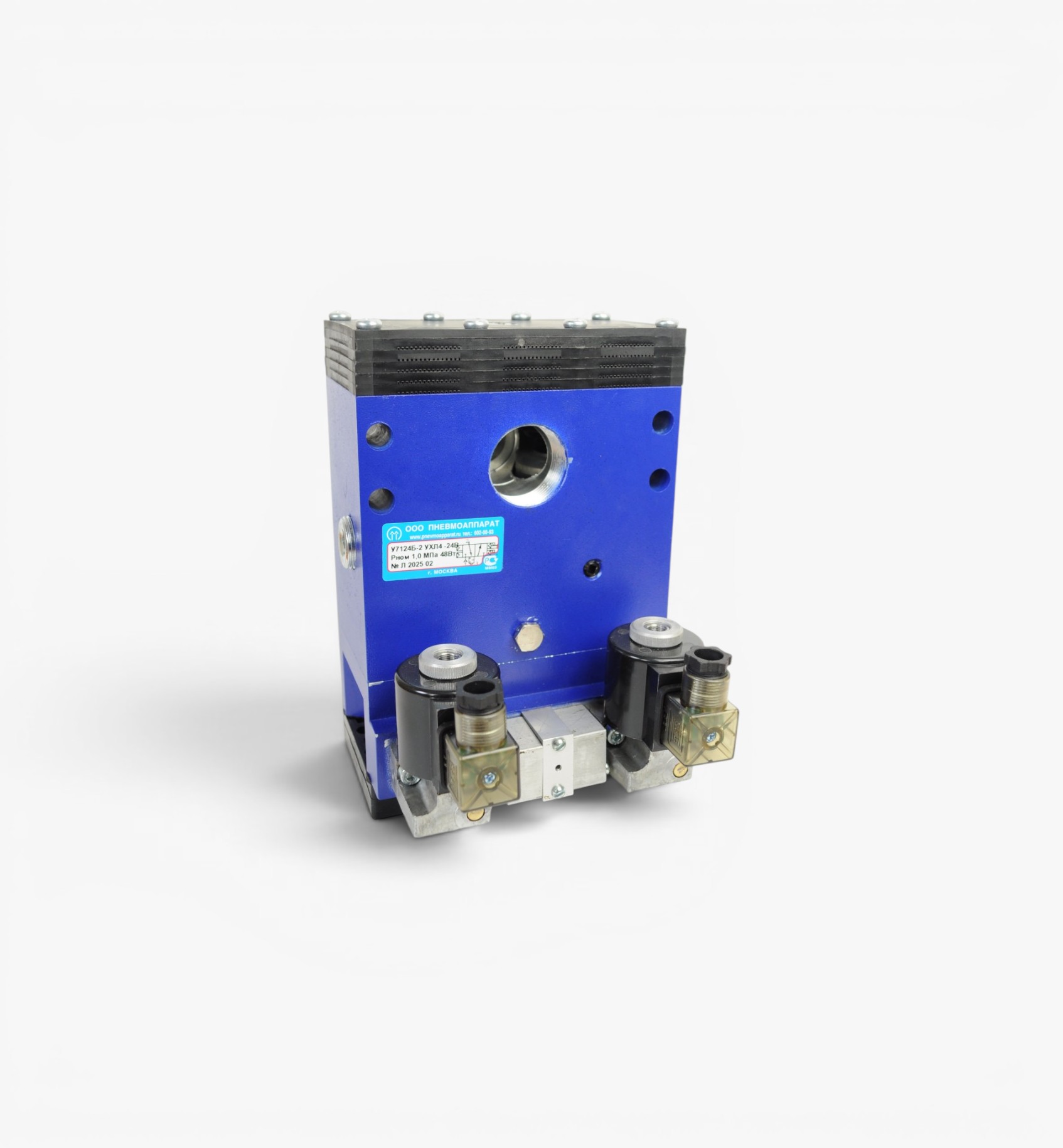

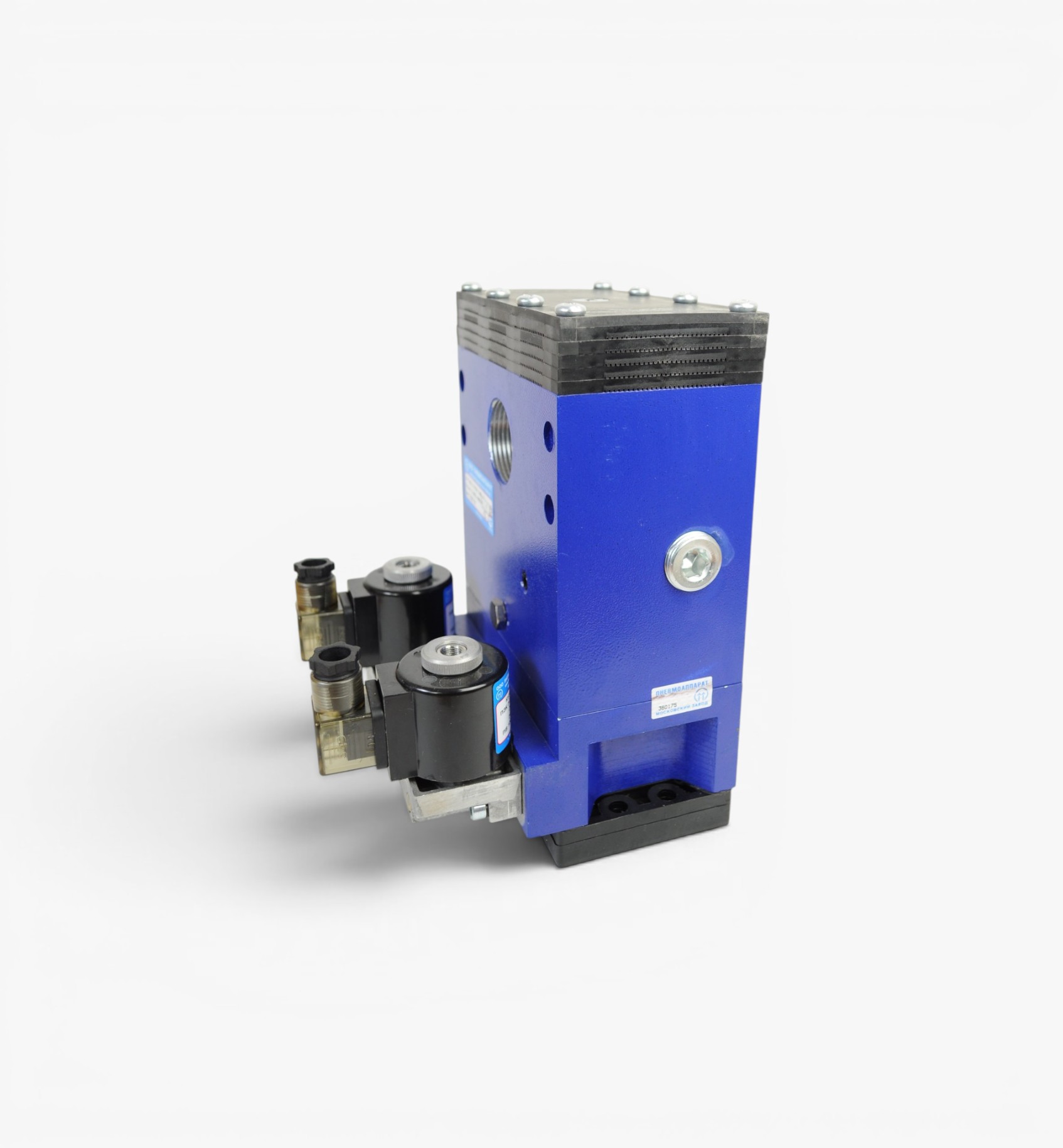

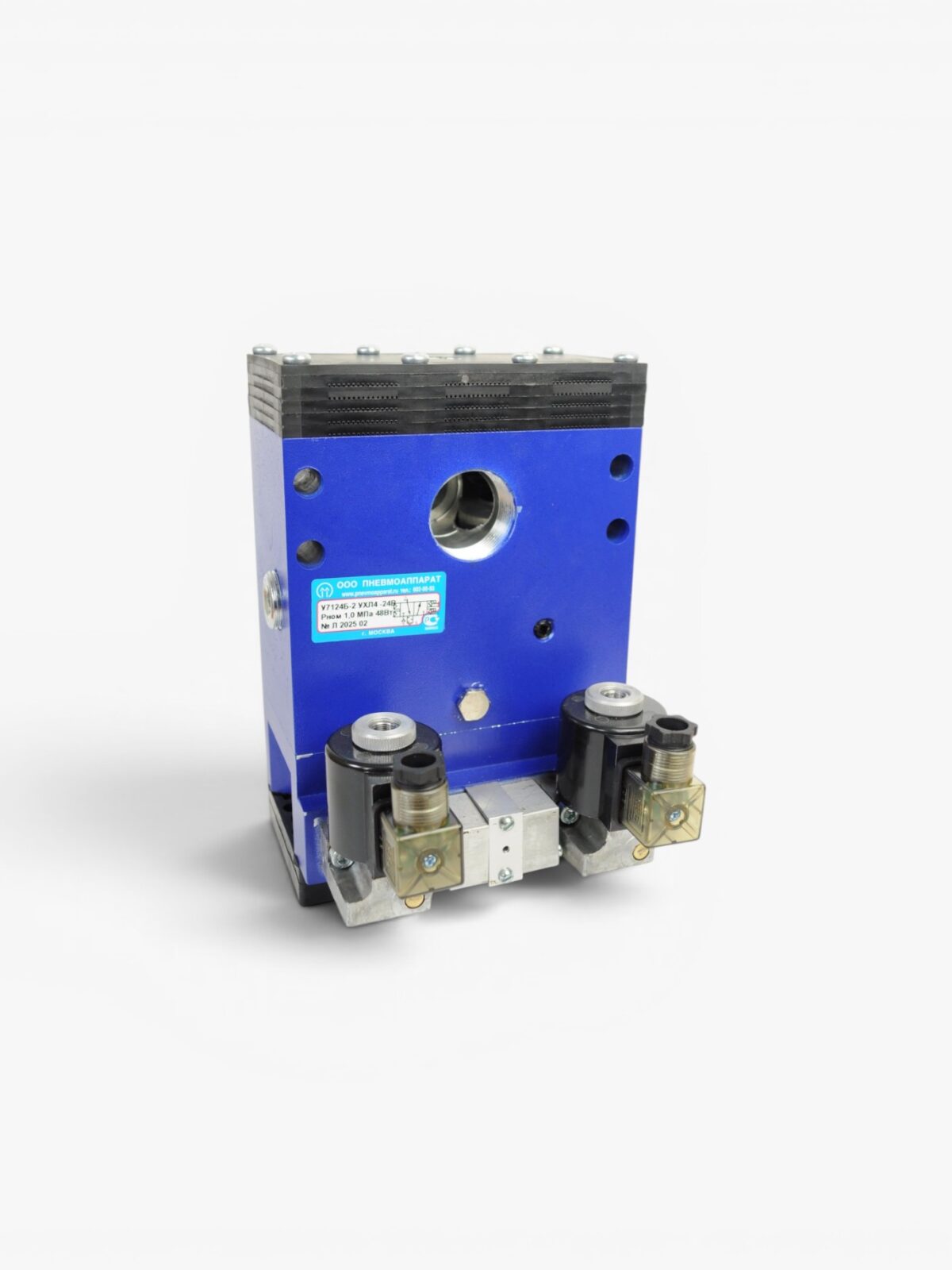

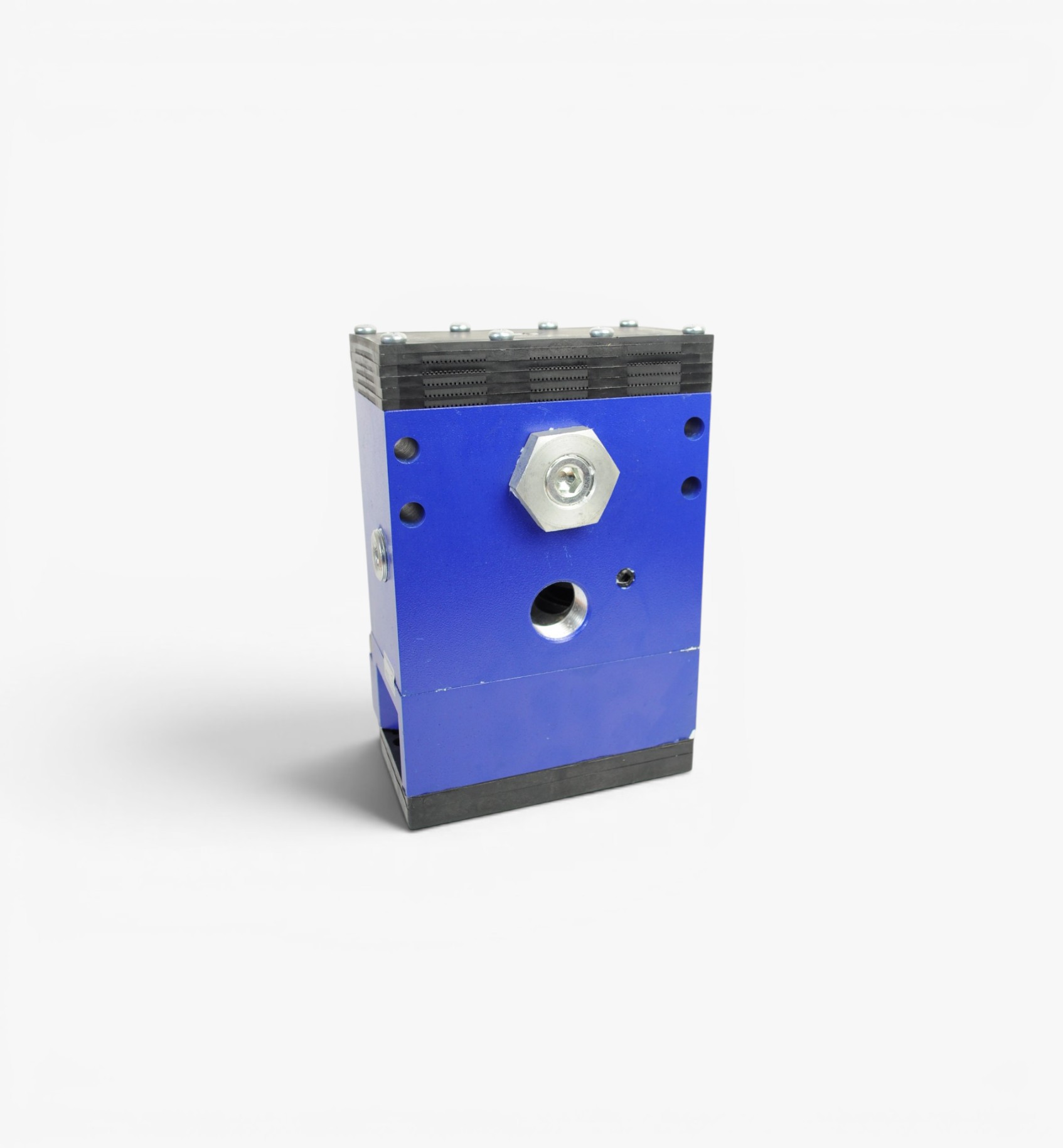

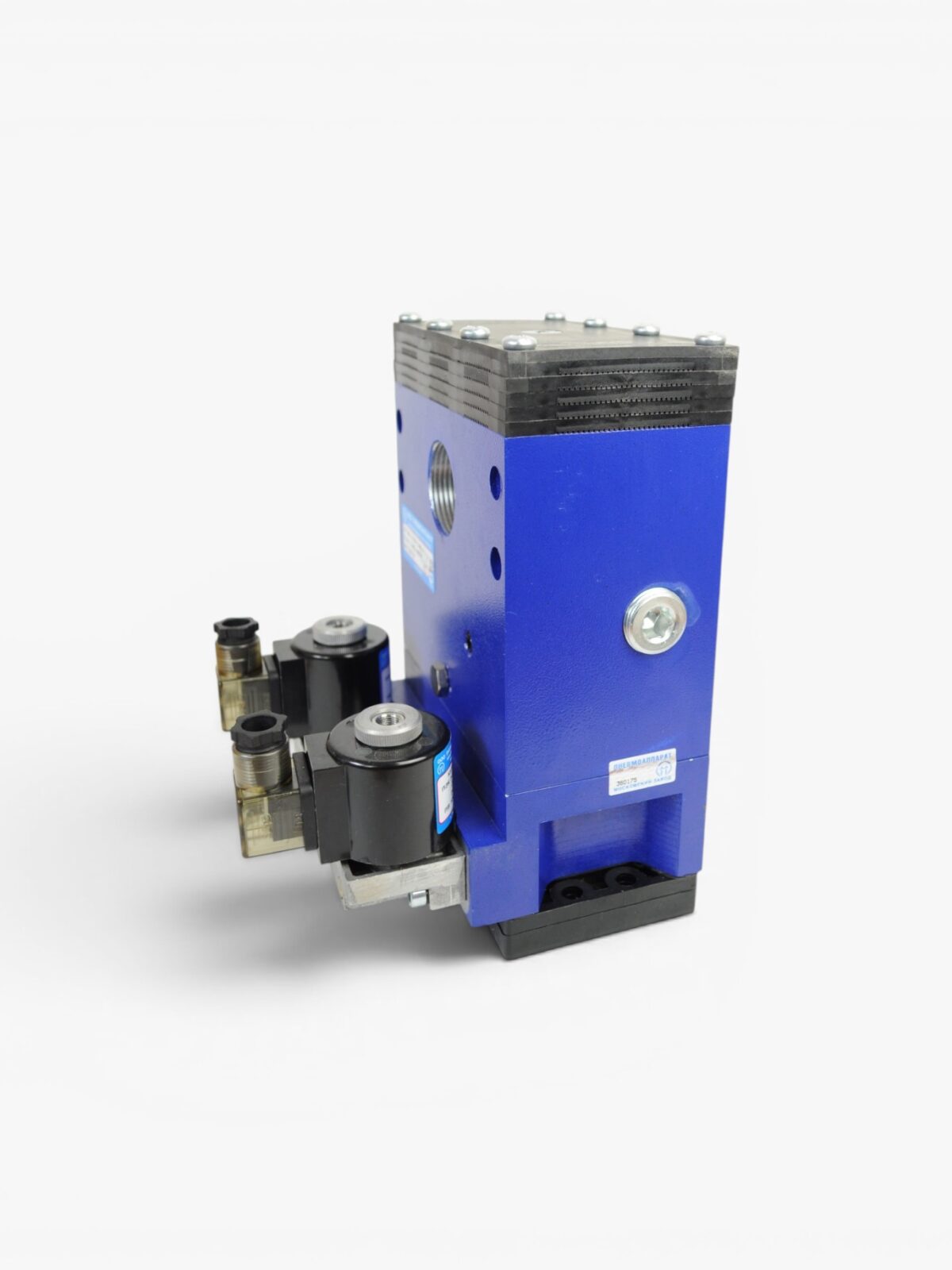

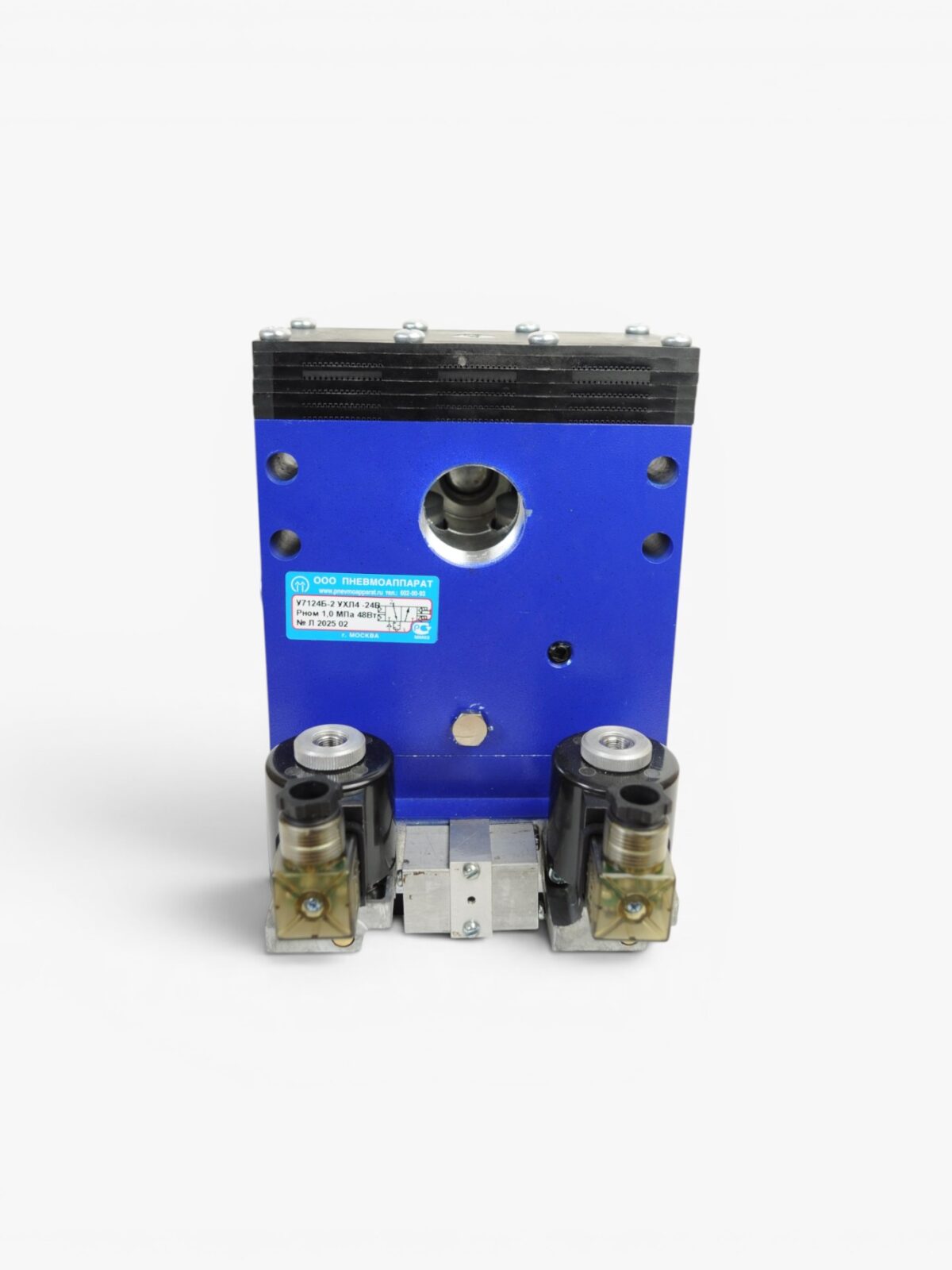

Пневмораспределитель У7124Б-2 (24В, пост)

Надёжное управление прессовым оборудованием — Пневмораспределитель У7124Б-2

Пневмораспределитель У7124Б-2 представляет собой модернизированную версию У7124А и предназначен для дистанционного управления пневмоприводами кузнечно-прессовых машин, промышленных роботов и другого оборудования.

Конструктивные особенности:

• Тип: 3-х линейный сдвоенный (Ду 25 мм), клапанного типа.

• Управление: Одностороннее электропневматическое (с возможностью ручного дублирования).

• Возврат: Пневматический (при снятии сигнала).

• Блокировка: Пневматическая, с контролем через пневматический клапан «И».

• Присоединение: Резьбовые отверстия в корпусе «Вход»/«Выход».

• Климатическое исполнение: УХЛ и О, категория размещения 4 (по ГОСТ 15150).

Технические характеристики:

Ключевые отличия от У7124А:

• Вместо электрического индикатора блокировки установлен пневматический клапан «И», что повышает надёжность контроля и исключает зависимость от электрической индикации.

• Конструкция выполнена по клапанному типу для повышенной надёжности и долговечности.

Принцип работы:
При подаче электрического сигнала срабатывают клапаны пилоты. Распределительный орган перемещается, перекрывая глушитель, и сжатый воздух поступает к рабочему органу через выходное отверстие. При снятии сигнала клапаны возвращаются в исходное положение, и воздух сбрасывается в атмосферу. Наличие пневматического клапана «И» обеспечивает корректную блокировку системы при несинхронном срабатывании управляющих элементов.

Почему выбирают У7124Б-2:

• Безопасность. Пневматическая блокировка исключает ложные срабатывания. Если один из клапанов не включился или не выключился, система автоматически стравливает давление, предотвращая аварийную ситуацию.

• Надёжность. Виброустойчивость по III степени жесткости гарантирует стабильную работу даже на мощном прессовом оборудовании.

• Ручное дублирование. Наличие ручного управления позволяет проверить работу или запустить механизм
