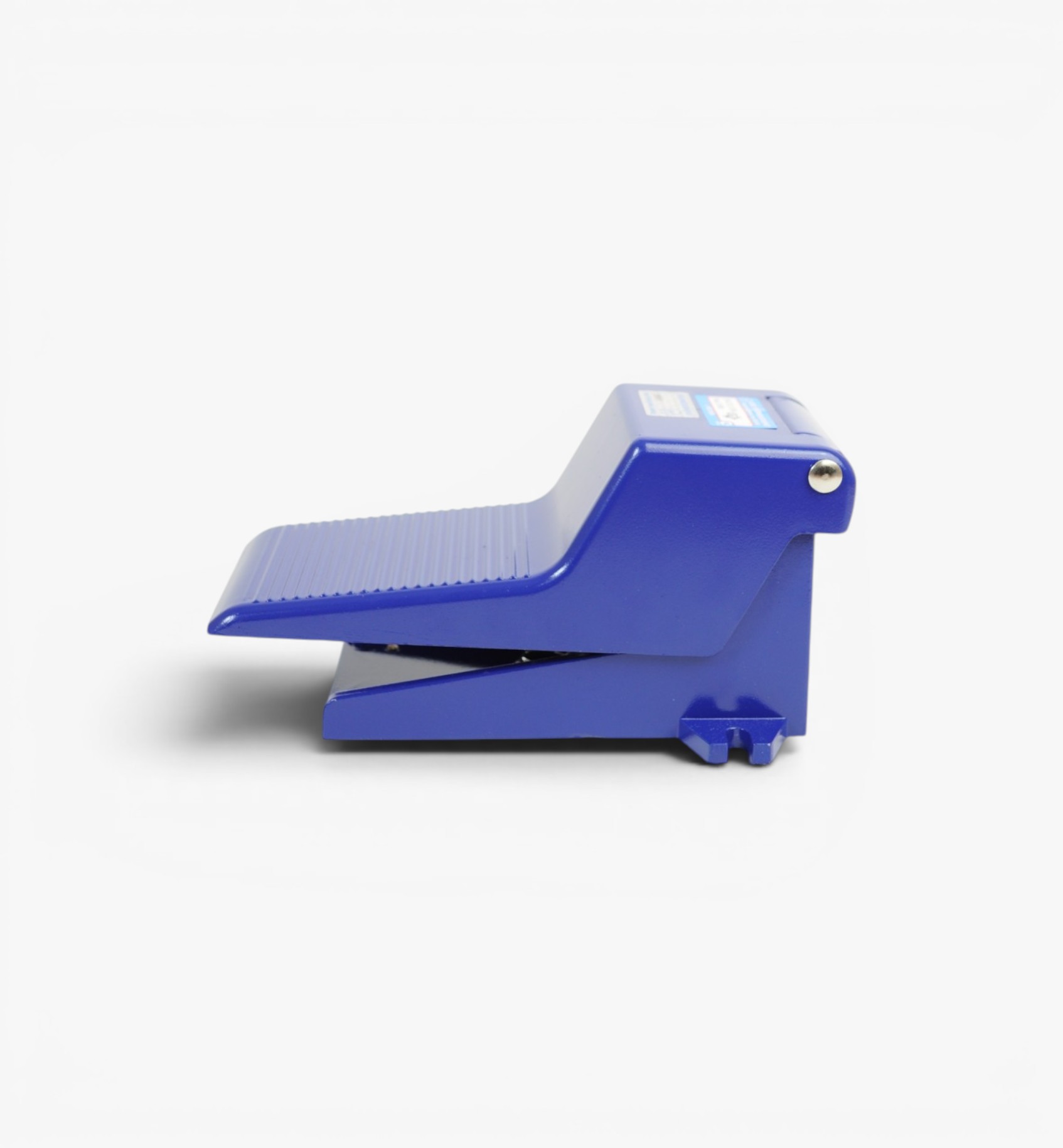

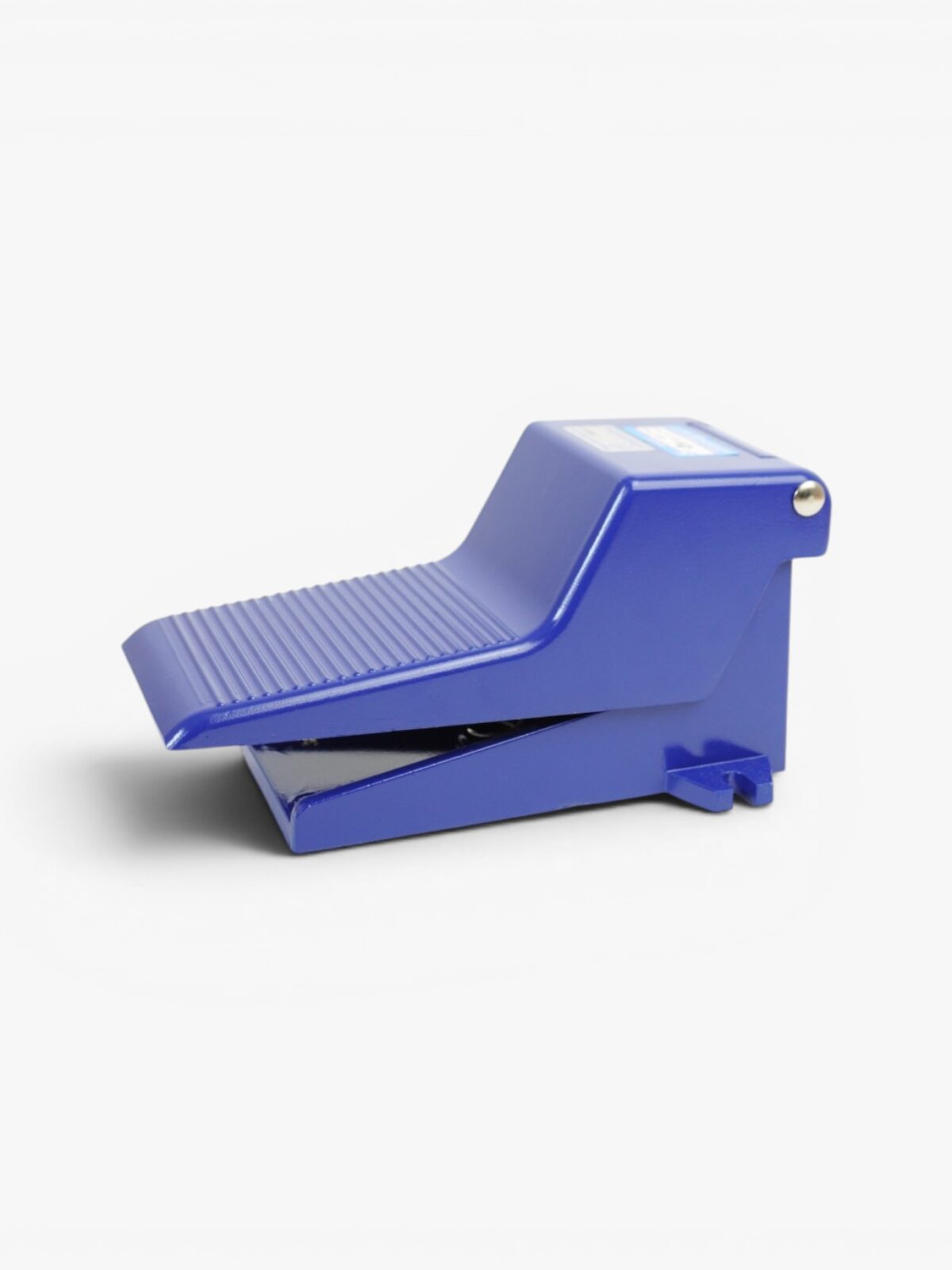

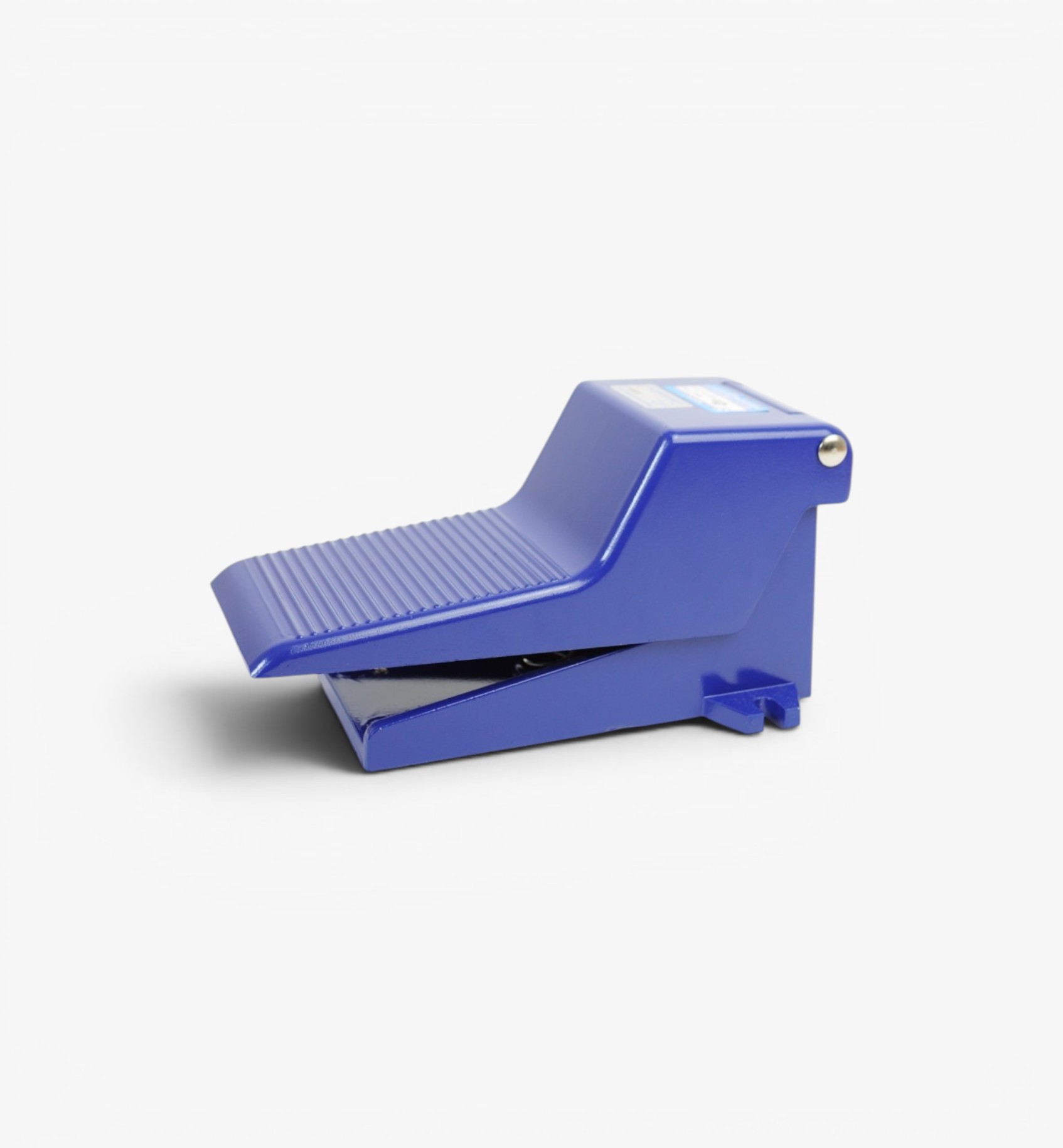

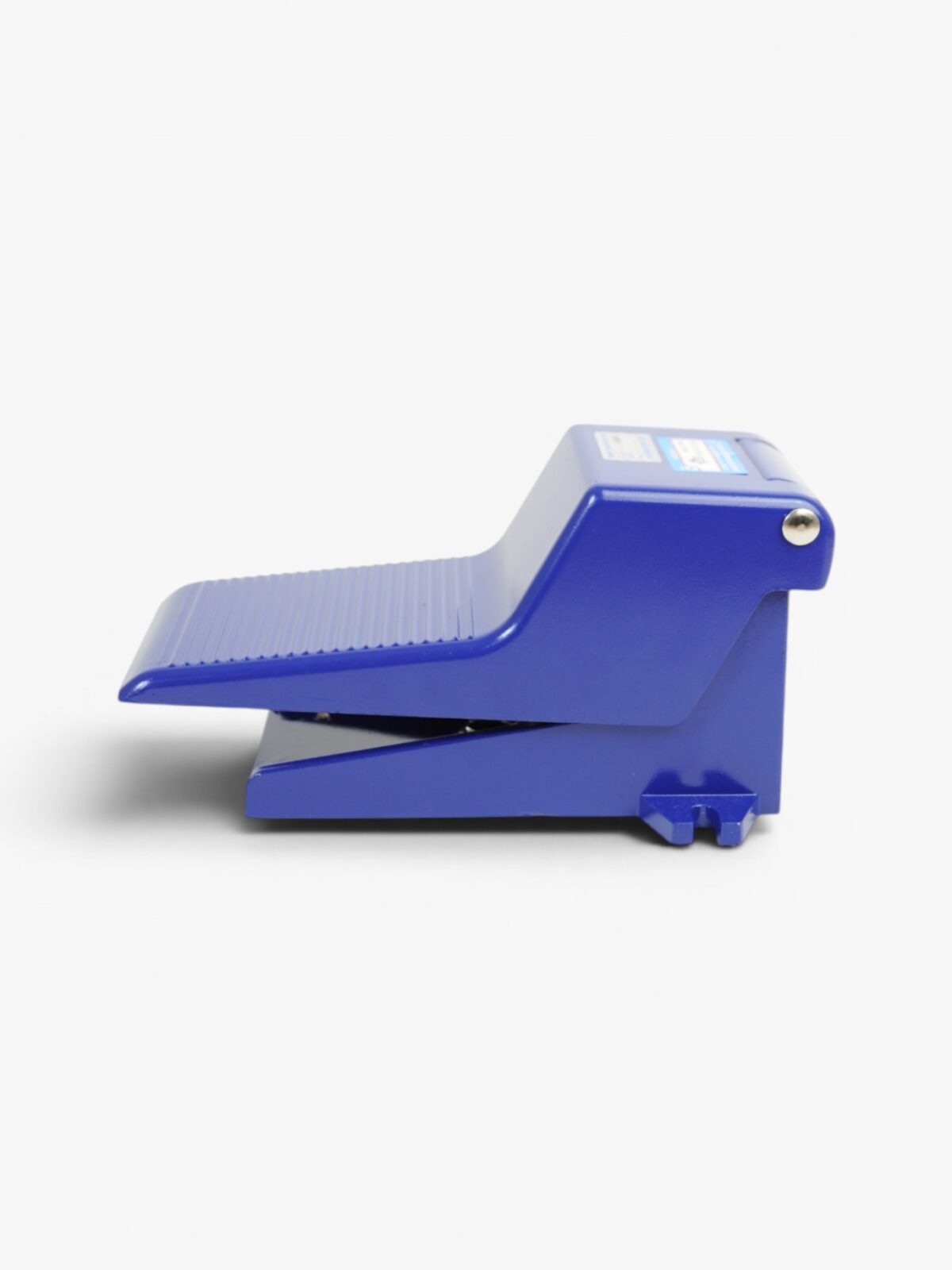

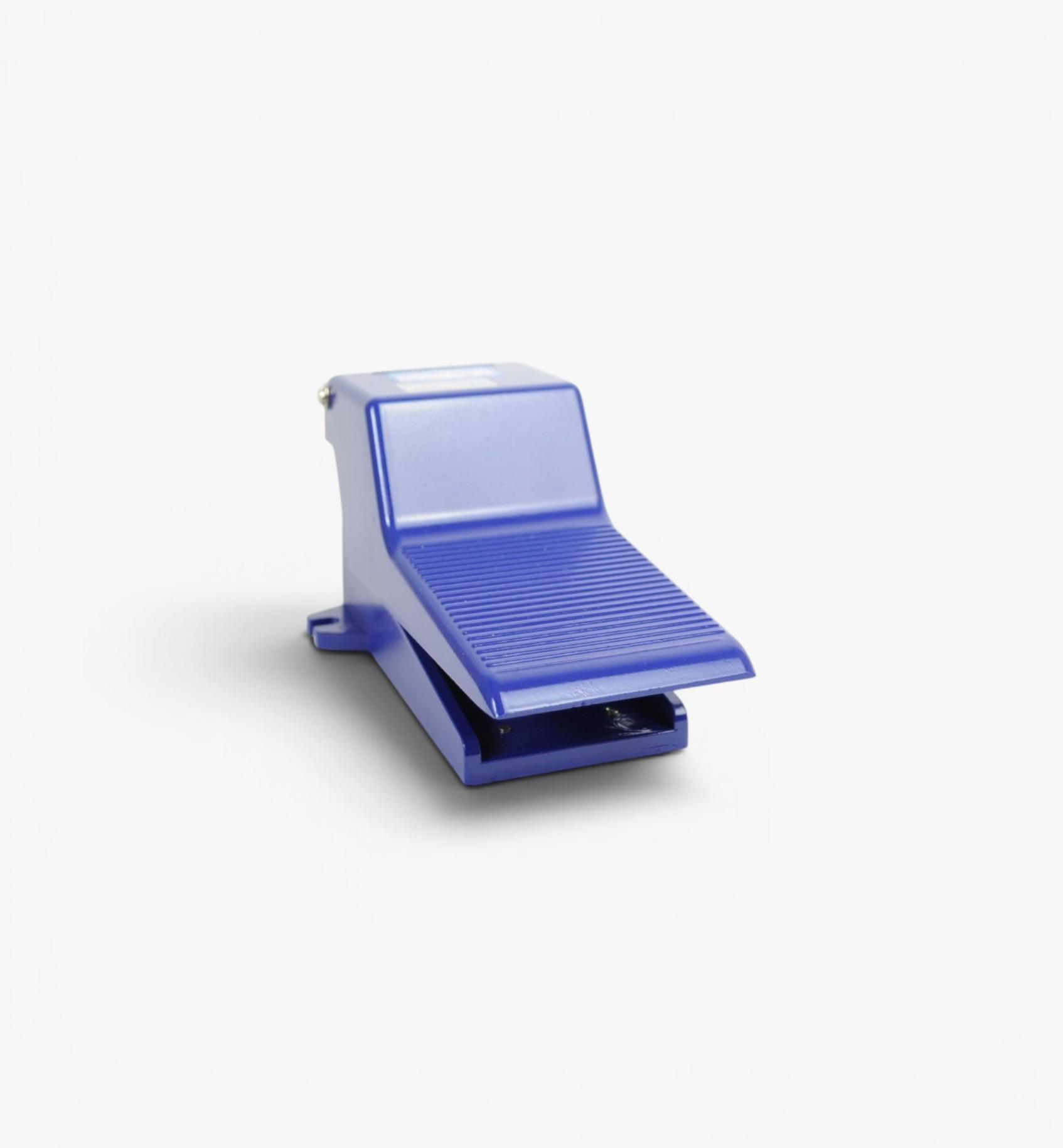

Пневмопедаль 5Р-6-273-3 (5-линейный, 2-позиционный)

Надежное ножное управление для пневмоцилиндров двухстороннего действия

Пневмопедаль 5Р-6-273-3 — это пятилинейный двухпозиционный пневмораспределитель с ножным приводом и пружинным возвратом. Устройство предназначено для изменения направления потока сжатого воздуха в пневмоприводах с двухсторонним действием, обеспечивая попеременную подачу воздуха в полости цилиндра для движения штока вперед и назад.

Назначение и применение

Пневмопедаль применяется для управления:
• цилиндрами двухстороннего действия;
• зажимными механизмами с возвратно-поступательным движением;
• прессовым и сборочным оборудованием;
• станочными комплексами;
• упаковочными линиями;
• любыми механизмами, где требуется освободить руки оператора.

Принцип действия

В качестве распределительного органа используется цилиндрический золотник с эластичными уплотнениями, размещенный в литом корпусе с резьбовыми отверстиями для подключения пневмолиний.

Исходное положение: канал питания соединен с выходным каналом, а другой выходной канал соединен с атмосферным каналом. Это позволяет воздуху свободно проходить через систему в состоянии покоя.

Рабочее положение: при нажатии на педаль золотник смещается, и канал питания соединяется с противоположным выходным каналом, а первый выходной канал соединяется с атмосферой. Направление потока воздуха меняется на противоположное.

Возврат в исходное положение: при снятии усилия с педали встроенная пружина автоматически возвращает золотник в исходное состояние.

Технические характеристики

Преимущества модели

• Пятилинейная схема обеспечивает подачу и сброс воздуха в обе полости цилиндра, позволяя контролировать движение штока в обоих направлениях.
• Золотниковый механизм с эластичными уплотнениями гарантирует высокую герметичность и устойчивость к износу. Ресурс работы — не менее 100 циклов в минуту.
• Допускает работу как на сжатом воздухе с распыленным маслом (1–3 капли на 1 м³), так и без него.
• Устройство устойчиво к вибрациям (II степень жесткости по ГОСТ 28988) и работает в широком диапазоне температур.

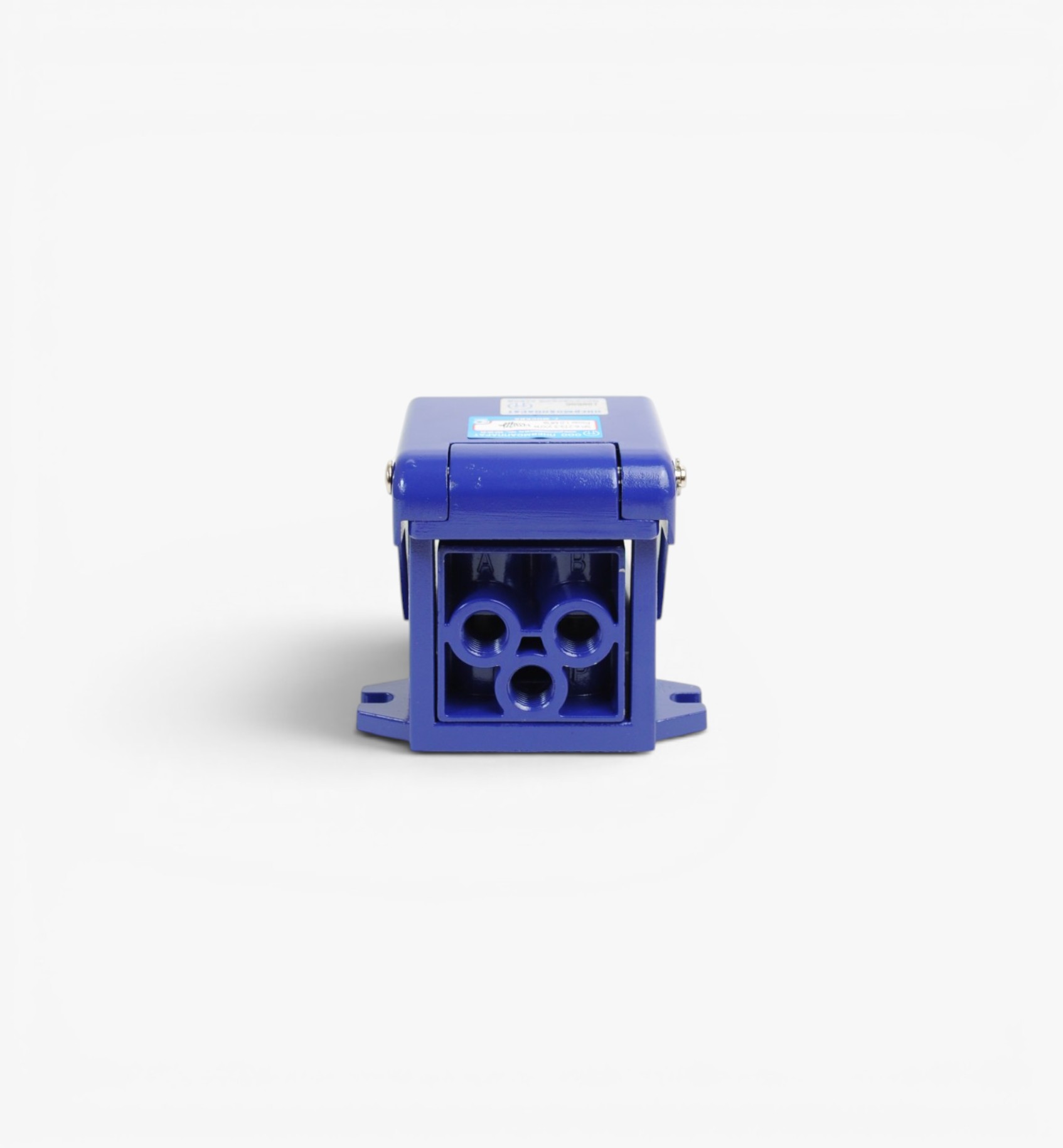

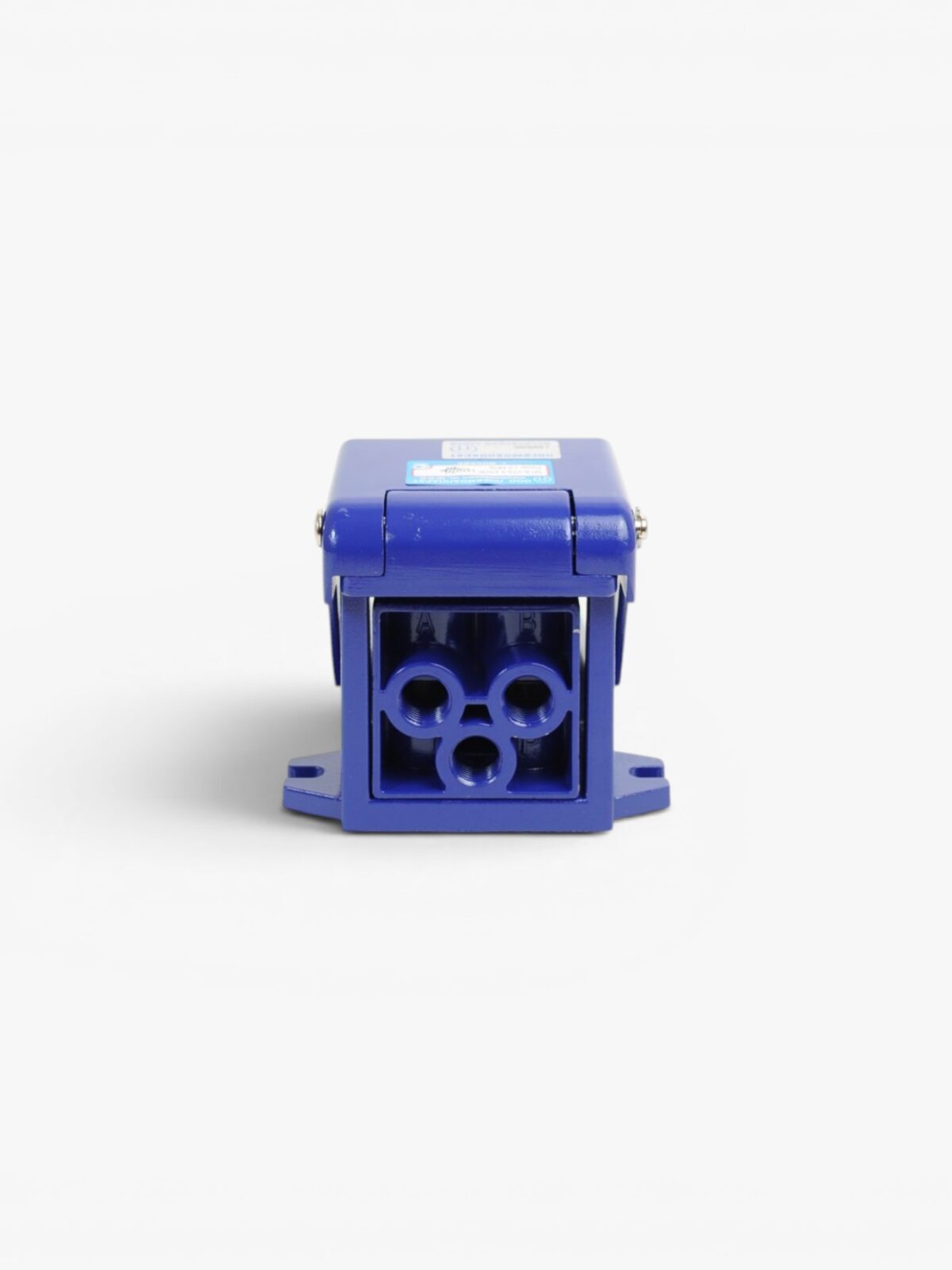

• Резьбовое присоединение К1/4″ позволяет быстро интегрировать пневмопедаль в существующую систему. Установка производится в горизонтальном положении.
• Ножное управление освобождает руки оператора, повышая безопасность и производительность труда.
