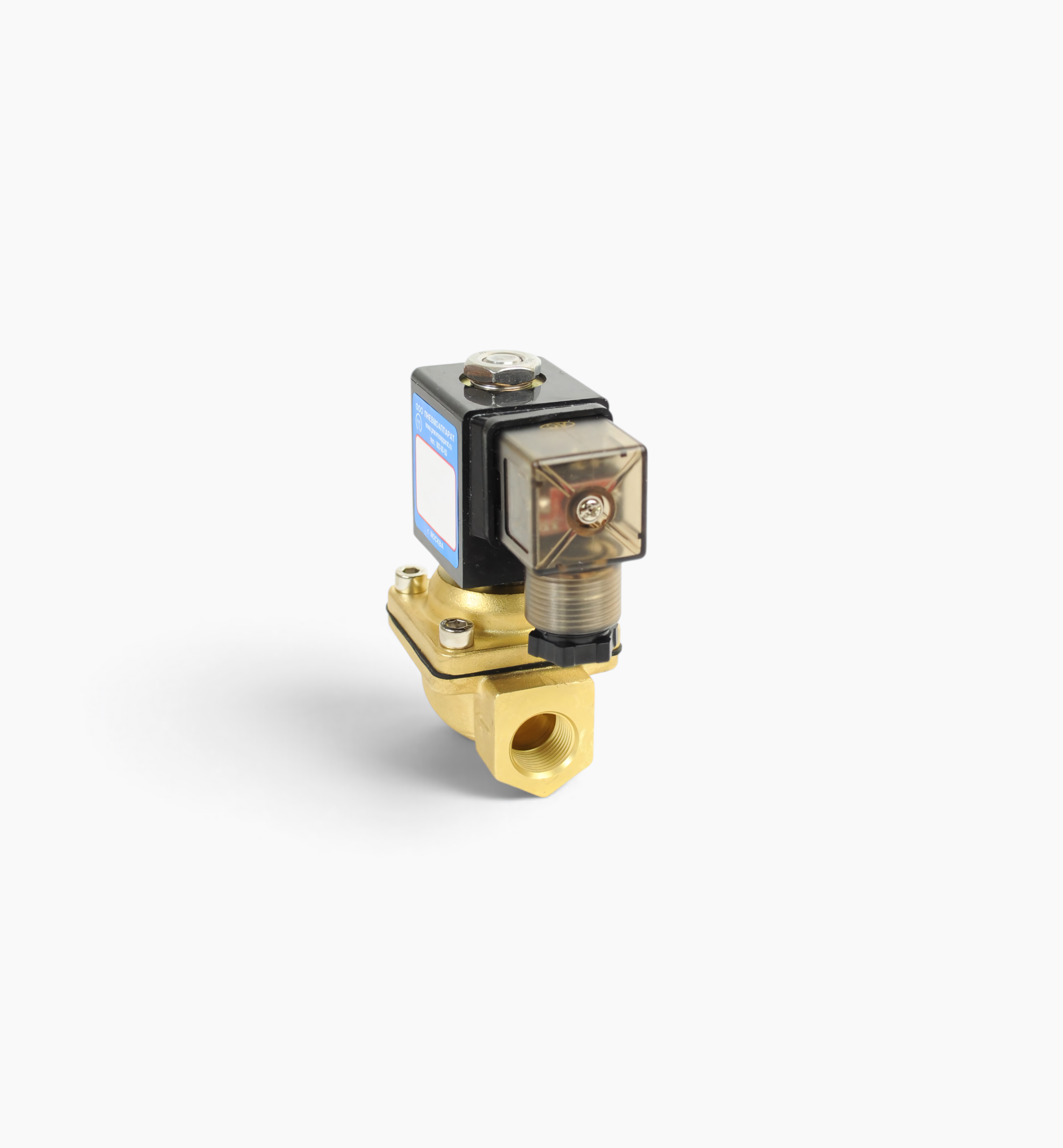

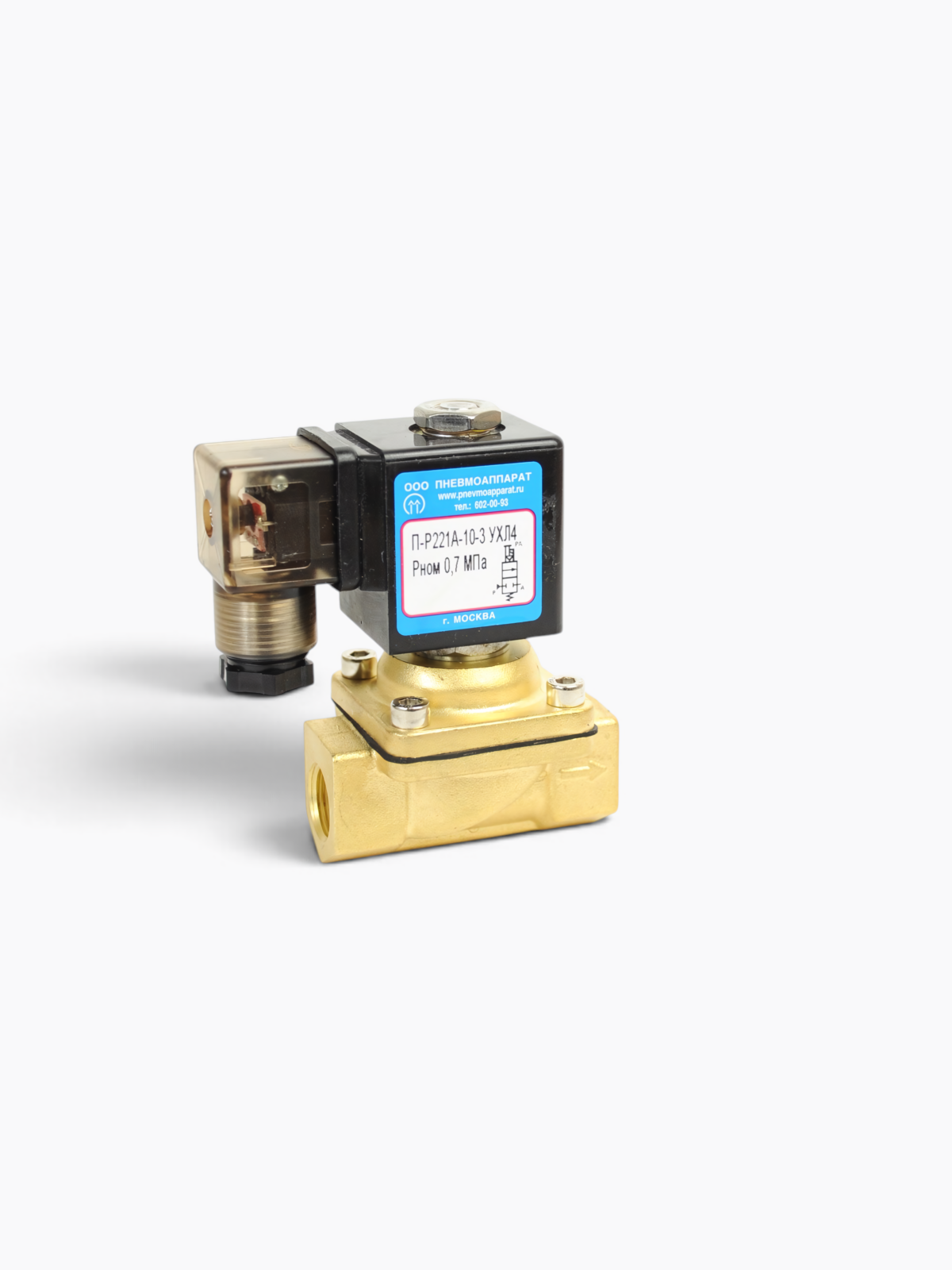

Пневмораспределитель П-Р221А-10-3 (24В. пост)

Основные технические характеристики

• Модель: П-Р221А-10-3
• Число линий: 2 (двухлинейный)
• Управление: Электропневматическое с ручным дублированием
• Исполнение: Нормально закрытое (пружинный возврат)
• Условный проход (Ду): 10 мм
• Напряжение питания: 24В постоянного тока
• Присоединение: Трубное, с дюймовой резьбой в корпусе
• Тип конструкции: Клапанный с мембраной и металлической опорной шайбой
• Виброустойчивость: II степень жесткости по ГОСТ 28988
• Рабочая среда: Сжатый воздух (без распыленного масла), вода, минеральное масло

Конструктивные особенности

• Электропневматическое управление с ручным дублированием позволяет оперативно переключать потоки как автоматически, так и вручную при необходимости.
• Нормально закрытое исполнение с пружинным возвратом гарантирует безопасность — при снятии питания поток автоматически перекрывается.
• Мембранный клапанный механизм с металлической опорной шайбой обеспечивает высокую износостойкость и стабильность срабатывания в течение всего срока службы.
• Виброустойчивость II-й степени жесткости по ГОСТ 28988 позволяет применять распределитель в условиях интенсивных механических воздействий.
• Резьбовое присоединение с дюймовой резьбой обеспечивает быстрый монтаж и герметичное соединение с трубопроводом.
• Низкое напряжение 24В постоянного тока повышает безопасность обслуживания и эксплуатации.

Область применения

Пневмораспределитель П-Р221А-10-3 (24В пост.) оптимален для использования на объектах с повышенными требованиями к электробезопасности: пищевых производствах, фармацевтике, системах водоподготовки. Модель с Ду 10 мм подходит для точного дозирования и управления небольшими потоками сжатого воздуха, воды и минерального масла. Распределитель широко применяется в автоматических линиях розлива, упаковочных машинах, системах пневмоавтоматики и станкостроении.

Рекомендация по эксплуатации

При монтаже распределителя на 24В постоянного тока строго соблюдайте полярность подключения катушки управления. Подаваемая рабочая среда должна быть очищена от твердых частиц и конденсата — используйте фильтр-влагоотделитель перед входом в распределитель. Избегайте работы с распыленным маслом в воздушной магистрали. Распределитель допускает установку в любом положении, но катушку управления рекомендуется ориентировать вертикально вверх для отвода возможного конденсата.
