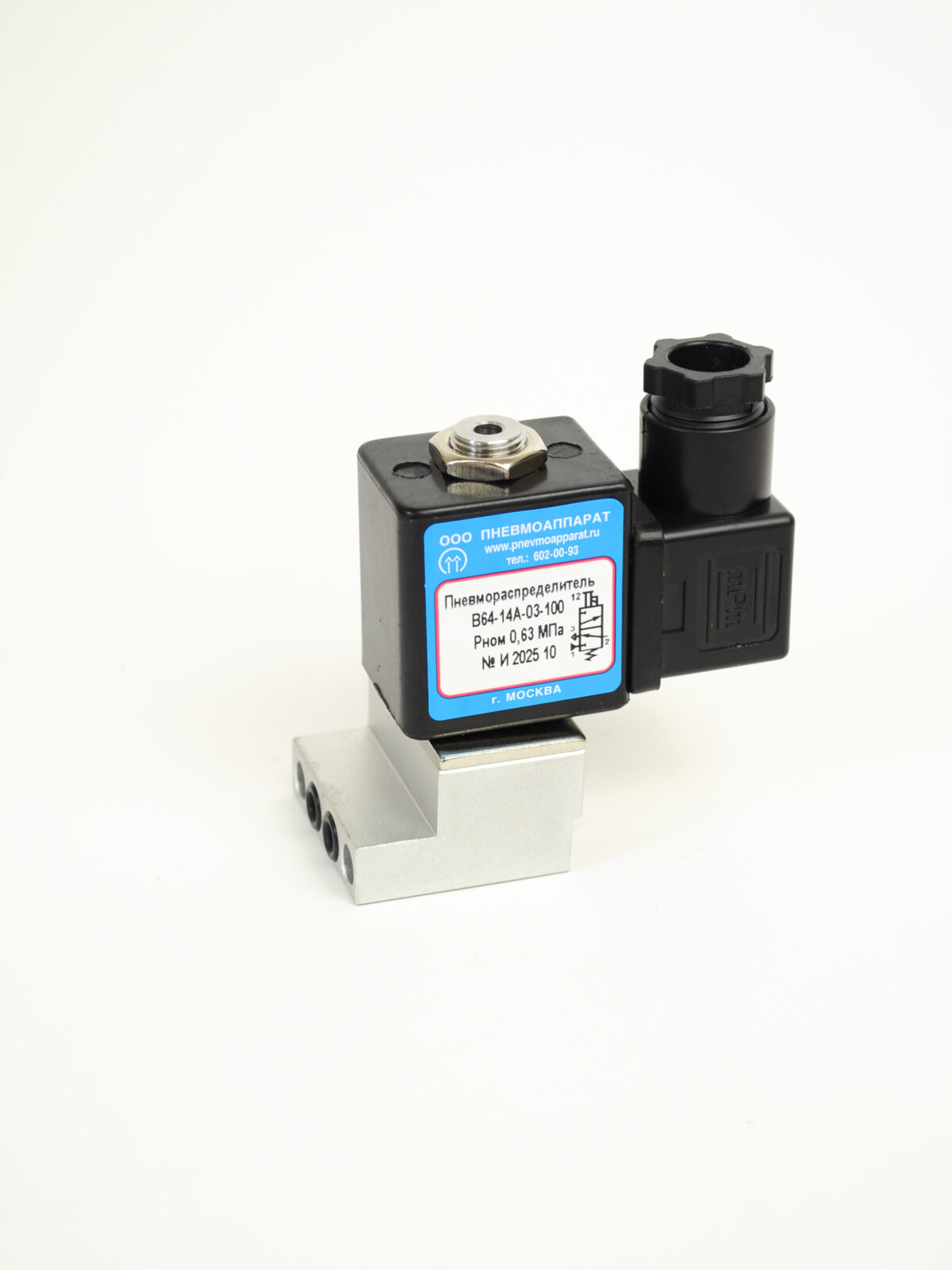

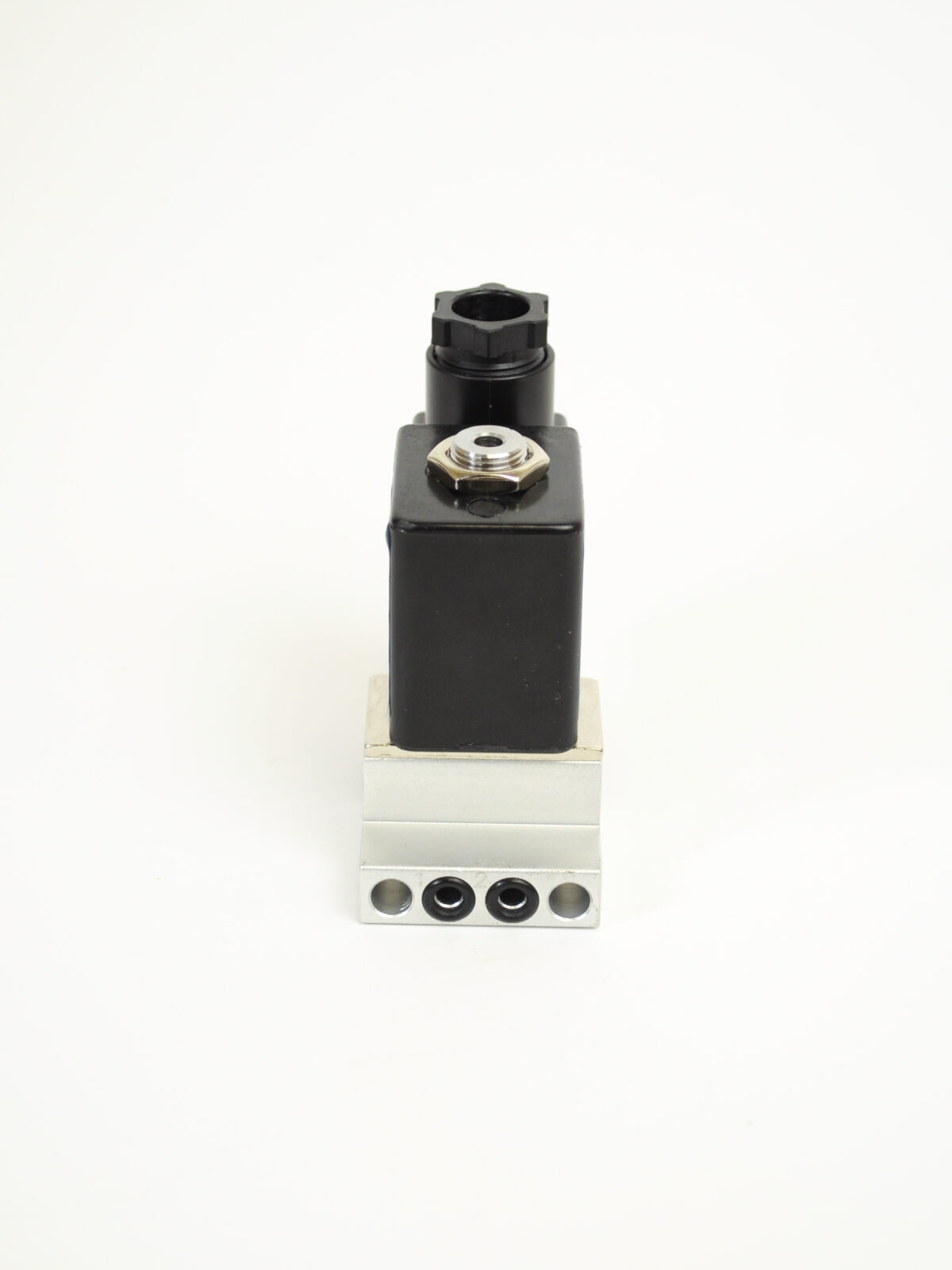

Пневмораспределитель В64-14А-03-100 (24В пост.) — это высокопроизводительное электромагнитное устройство 3/2 с пружинным возвратом и условным проходом 1,6 мм. Модель отличается увеличенной пропускной способностью 0,08 м³/ч и оснащена уникальным механизмом ручного дублирования с фиксацией кулачком. Катушка на 24В постоянного тока гарантирует безопасность и бесшумную работу в системах с низковольтным управлением.
Основные технические характеристики
- Модель: В64-14А-03-100 (24В.пост)
- Тип: Распределитель 3/2 (трехлинейный, двухпозиционный)
- Условный проход (Ду): 1,6 мм
- Присоединение: Стыковое боковое
- Управление: Электромагнитное (24В пост.) / Пружинный возврат
- Пропускная способность (Kv): 0,08 м³/ч
- Степень защиты: IP 65
- Масса: 0,27 кг
Конструктивные особенности
- Фиксация кулачком: Ручное дублирование выполнено не кнопкой, а поворотным кулачком с фиксацией, что позволяет жестко зафиксировать якорь в верхнем (рабочем) положении даже при полном обесточивании системы.
- Высокий Kv: Коэффициент пропускной способности 0,08 м³/ч обеспечивает минимальное падение давления на распределителе, повышая КПД всей пневмосистемы.
- Низковольтная катушка: Питание 24В постоянного тока делает распределитель безопасным для обслуживающего персонала и совместимым с современными программируемыми контроллерами.
- Гильза с якорем: Усиленная конструкция клапанной пары рассчитана на интенсивную циклическую работу с большими расходами воздуха.
- Защита IP 65: Надежная герметизация катушки и корпуса позволяет устанавливать оборудование в зонах с высокой влажностью и запыленностью.
Область применения
Данная модель востребована в робототехнике и сборочных автоматических линиях, где требуется высокое быстродействие и безопасное напряжение. Идеальный выбор для управления пневматическими захватами и манипуляторами, а также для систем подачи СОЖ в станках, где требуется частое переключение потоков.
Рекомендация по эксплуатации
При монтаже учитывайте, что масса 0,27 кг требует надежного крепления стыкового соединения к плите. Регулярно проверяйте состояние кулачка ручного дублера: его фиксация должна быть четкой, без люфтов. Воздух должен поступать с влажностью не более точки росы -20°C. При подключении катушки на 24В пост. используйте блок питания с гальванической развязкой.
Как заказать
Закажите В64-14А-03-100 (24В.пост) прямо сейчас. Наши менеджеры помогут подобрать необходимые фитинги для стыкового бокового подключения. Оперативная отгрузка со склада и доставка до вашего производства.
