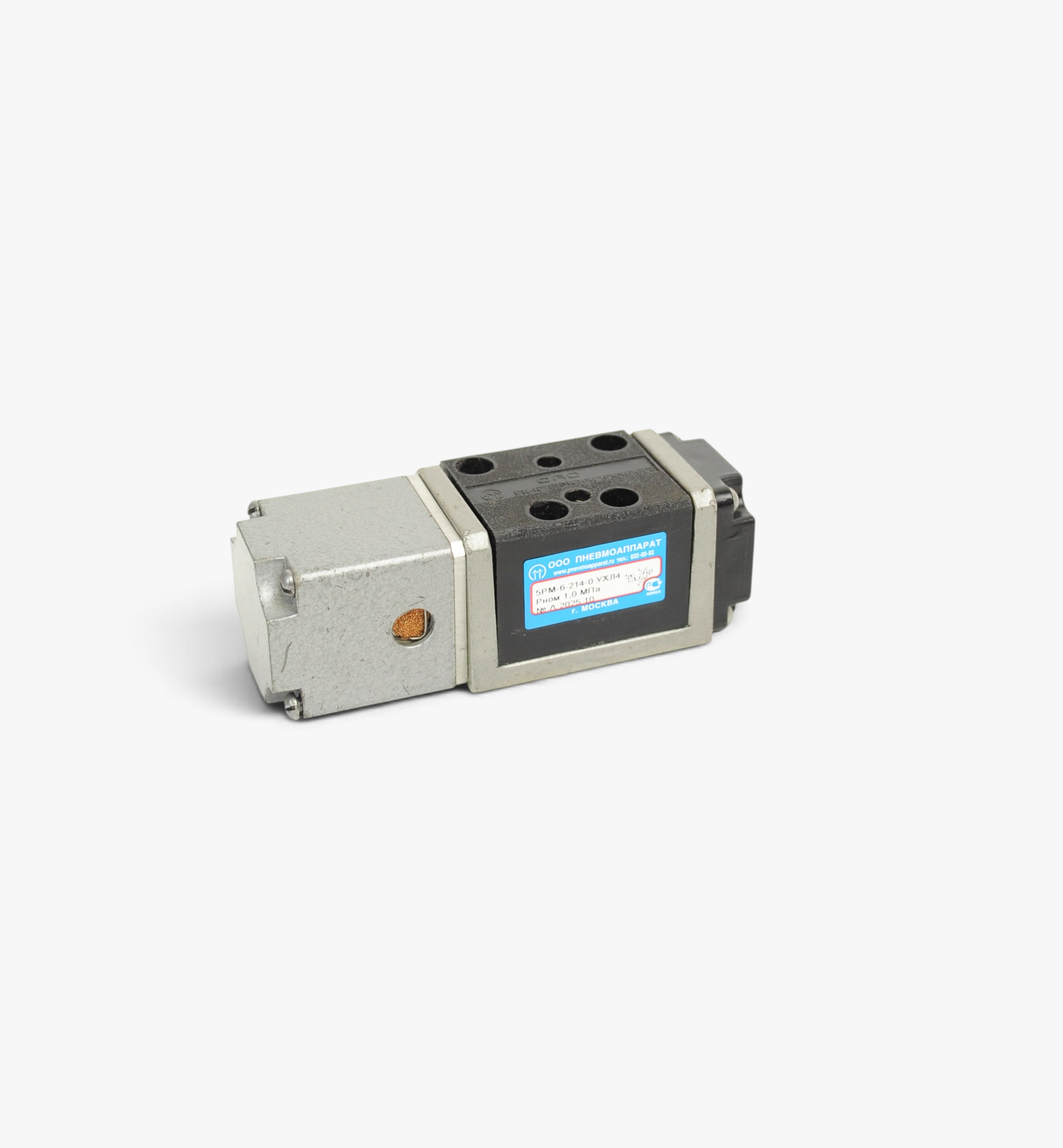

Пневмораспределитель 5РМ-6-214-0

Основные технические характеристики

• Модель: 5РМ-6-214-0
• Тип: Распределитель 5-линейный, 2-позиционный
• Условный проход (Ду): 6 мм
• Присоединение: Стыковое (без плиты), поверхность по ISO 5599/1
• Тип управления: Пневматическое, двухстороннее с дифференциальным управлением (4)
• Тип возврата: Двухстороннее с дифференциальным управлением (4)
• Исполнение по плите: 0 — стыковое, без плиты
• Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, с распыленным маслом вязкостью 10–35 мм²/с при 50°С
• Климатическое исполнение: УХЛ и О, категория размещения 4 по ГОСТ 15150
• Виброустойчивость: II степень жесткости по ГОСТ 28988

Конструктивные особенности

• Цилиндрический золотник с эластичными уплотнениями, размещенный в корпусе, обеспечивает высокую герметичность и плавность переключения;
• Двухстороннее пневматическое управление с дифференциальным управлением позволяет переключать распределитель за счет разности давлений на торцах золотника, обеспечивая высокую чувствительность и точность срабатывания;
• Стыковое присоединение (без плиты) позволяет монтировать распределитель непосредственно на пневмосистему, экономя монтажное пространство;
• Соответствие стандарту ISO 5599/1 обеспечивает универсальность и совместимость с монтажными плитами и ответными частями других производителей;
• Крепление четырьмя винтами через отверстия в корпусе обеспечивает надежную фиксацию на пневмосистеме;
• Вибрационная стойкость II степени жесткости позволяет эксплуатировать распределитель в условиях повышенных вибрационных нагрузок.

Область применения

Пневмораспределитель 5РМ-6-214-0 широко применяется в системах пневмоавтоматики для управления пневматическими приводами различного назначения, особенно там, где требуется высокая точность управления и чувствительность к перепадам давления. Он востребован в станкостроении, упаковочном оборудовании, конвейерных линиях, пищевой промышленности и других отраслях, где требуется надежное и быстрое переключение потоков сжатого воздуха. Благодаря стыковому присоединению модель 5РМ-6-214-0 идеально подходит для компактных пневмосистем, где важна экономия пространства и упрощение монтажа.

Рекомендация по эксплуатации

Для обеспечения долговечной и бесперебойной работы пневмораспределителя 5РМ-6-214-0 рекомендуется использовать сжатый воздух с очисткой не грубее 10 класса загрязненности по ГОСТ 17433. При эксплуатации в системах с маслораспылением применяйте масла вязкостью от 10 до 35 мм²/с при температуре 50°С. Регулярно проверяйте герметичность стыковых соединений и состояние уплотнений золотника. При дифференциальном управлении важно поддерживать стабильное давление в системе для корректного срабатывания распределителя. При длительных простоях рекомендуется продувать распределитель осушенным воздухом для предотвращения коррозии внутренних поверхностей. Монтаж и демонтаж производите только при отключенном давлении в пневмосистеме.
