Пневмораспределитель ТВ76-521

Артикул: PA100857

Условный проход, мм	4
Присоединение пневмолиний	G1/8"
Номинальное давление, МПа	0.8
Минимальное рабочее давление, МПа	0.15
Пневматическая схема	5/2

1335,90 ₽

Оплата осуществляется только безналичным способом

80 лет на рынке

опыт, которому доверяют, качество продукции проверенное временем

Собственное производство

полный контроль качества на всех этапах производства.

Быстрая отгрузка

осуществляем поставки по всей России и Республике Беларусь.

Индивидуальные решения

поможем разработать и укомплектовать пневмосистему под задачи вашего бизнеса.

Всегда в наличии

поддерживаем складской запас популярных позиции

Техническая поддержка

консультации технических специалистов на всех этапах сотрудничества.

Краткое описание

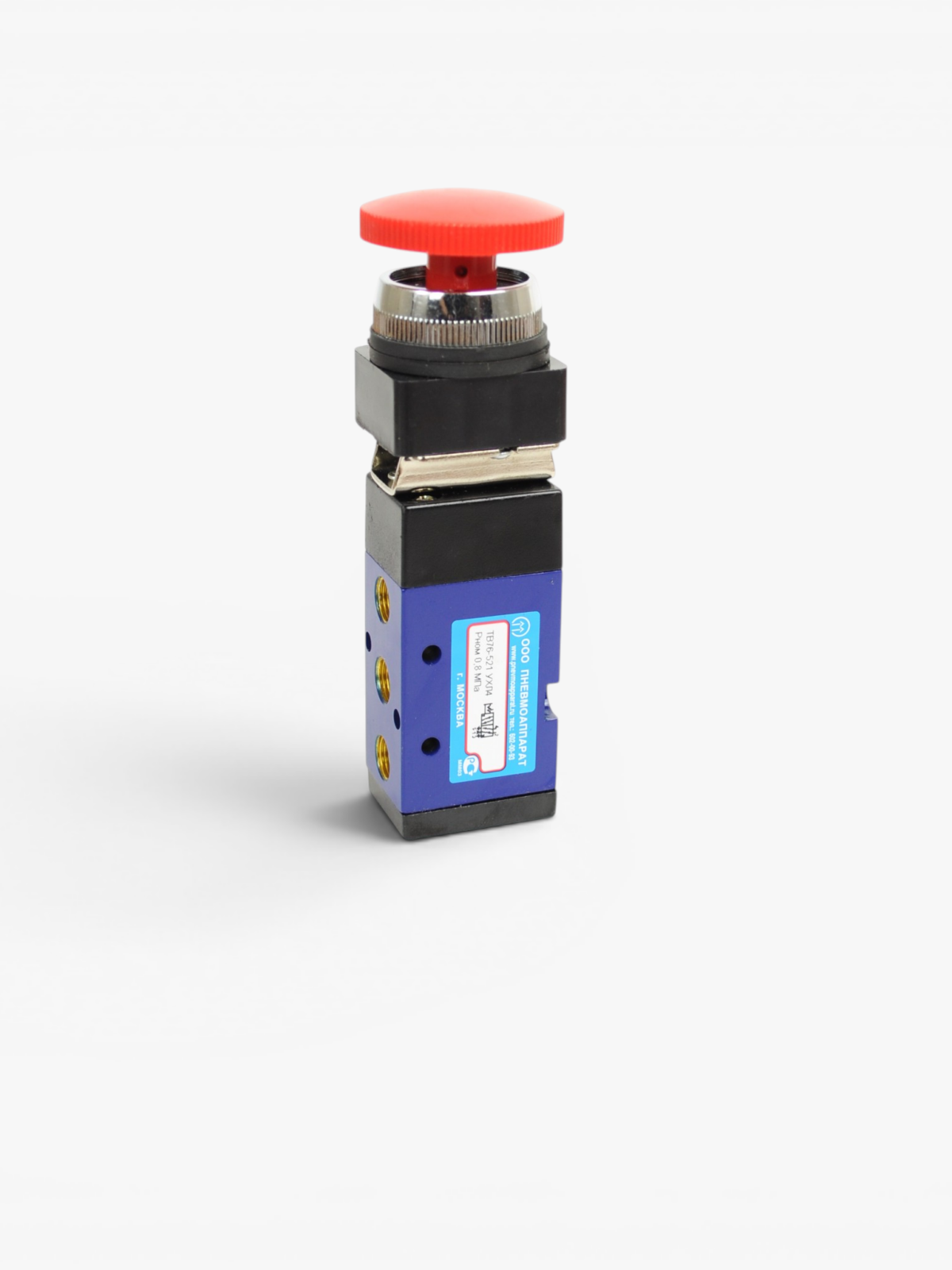

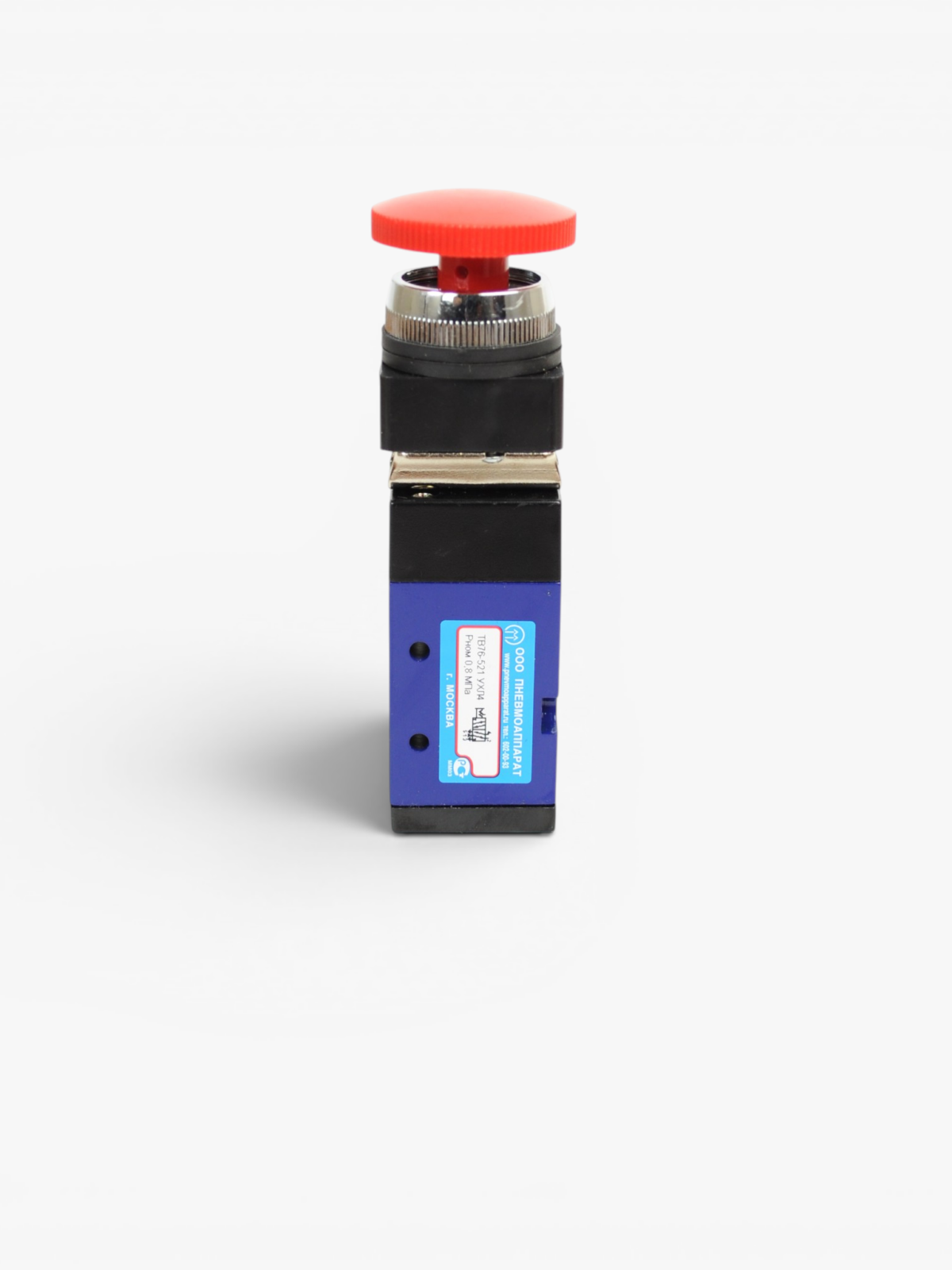

Пневмораспределитель ТВ76-521 — пятилинейный двухпозиционный (5/2) распределитель с ручным управлением от кнопки в виде «гриба» с фиксацией. Модель с условным проходом 4 мм и резьбовым присоединением G1/8″ предназначена для реверсивного управления двухштоковыми пневмоцилиндрами с возможностью аварийной остановки и экстренного сброса давления с фиксацией положения. Кнопка «гриб» с увеличенной площадью поверхности обеспечивает быстрое и надежное срабатывание в критических ситуациях. Фиксация нажатого положения гарантирует, что система останется в безопасном состоянии до преднамеренного возврата оператором.

Основные технические характеристики

Модель: ТВ76-521
Тип: 5/2 (две позиции, пять линий)
Условный проход (Ду): 4 мм
Присоединение: G1/8″, резьбовое, непосредственно в корпусе
Управление: Ручное, кнопка в виде «гриба» с фиксацией
Возврат в исходное положение: Фиксация положений (без автоматического возврата)
Монтаж: Панельный
Монтажное положение: Произвольное

Конструктивные особенности

Цилиндрический золотник с эластичными уплотнениями обеспечивает высокую герметичность и минимальные утечки.
Кнопка в виде «гриба» с увеличенной площадью поверхности для экстренного нажатия оператором.
Надежная фиксация нажатого положения — гарантирует безопасное состояние системы до вмешательства оператора.
Панельный монтаж позволяет встроить распределитель в пульты управления и операторские панели.
Резьбовые отверстия выполнены непосредственно в корпусе — простота подключения пневмолиний.
Климатическое исполнение УХЛ и О, категория 4 по ГОСТ 15150.

Область применения

Системы аварийной остановки и блокировки оборудования, реверсивное управление двухштоковыми пневмоцилиндрами с функцией безопасного сброса давления, кнопки «СТОП», экстренное перекрытие подачи сжатого воздуха, системы безопасности на станках и автоматических линиях. Широко используется в станкостроении, упаковочном оборудовании, робототехнических комплексах, на конвейерных линиях и в любых пневмосистемах, где требуется надежная аварийная остановка с сохранением безопасного состояния.

Аналоги и взаимозаменяемость

Распределители серии В76 с кнопкой в виде «гриба» с фиксацией являются надежной альтернативой импортным моделям аналогичного типоразмера. При подборе обращайте внимание на условный проход (Ду 4 мм), тип присоединения (G1/8″) и схему работы (5/2).

Как заказать

Для приобретения или консультации по подбору оборудования свяжитесь с нашими менеджерами.

Характеристики

Условный проход, мм	4
Присоединение пневмолиний	G1/8"
Номинальное давление, МПа	0.8
Минимальное рабочее давление, МПа	0.15
Пневматическая схема	5/2
