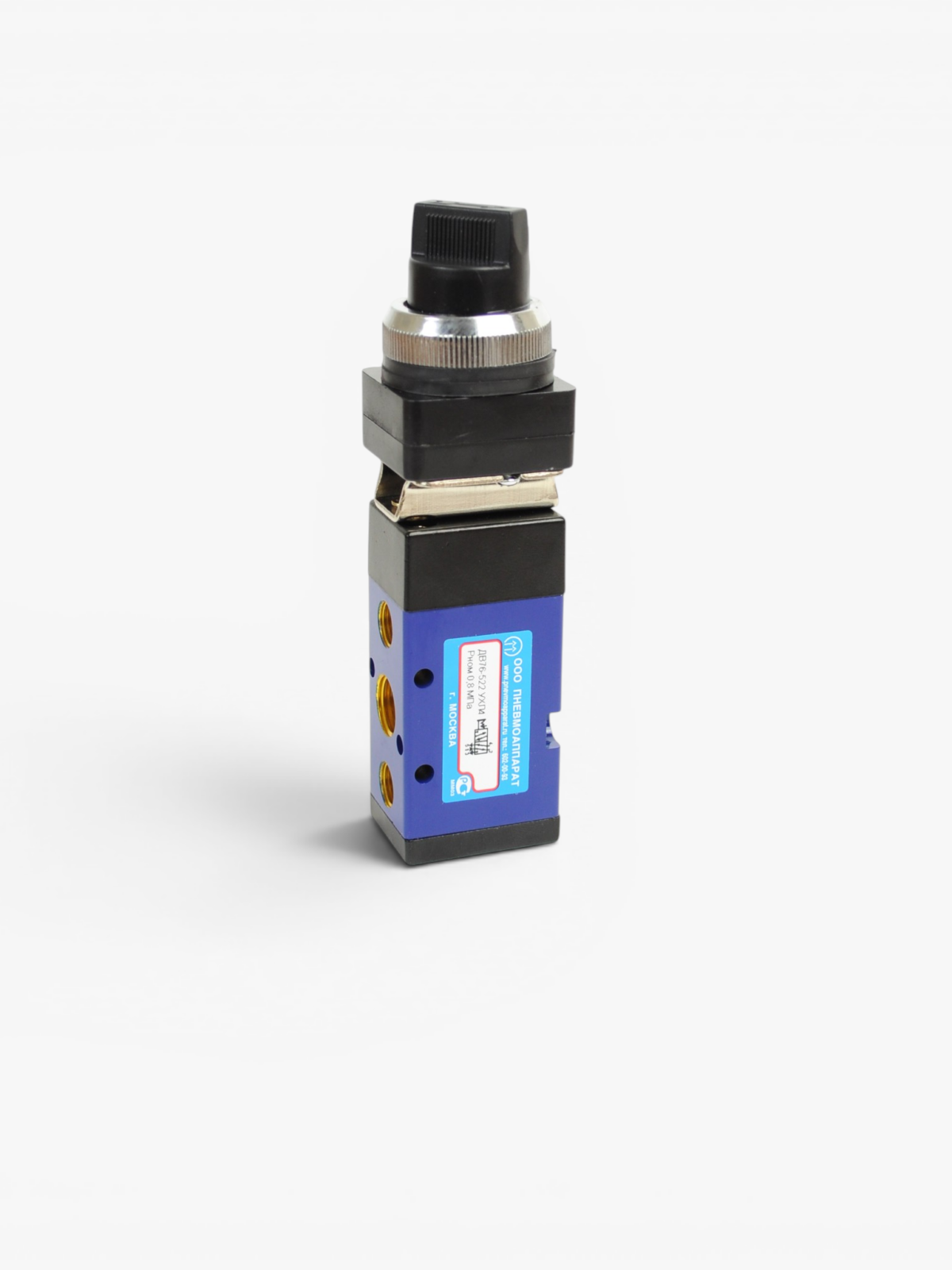

Пневмораспределитель ДВ76-522

Артикул: PA100862

Условный проход, мм	6
Присоединение пневмолиний	G1/4"
Номинальное давление, МПа	0.8
Минимальное рабочее давление, МПа	0.15
Пневматическая схема	5/2

1335,90 ₽

Оплата осуществляется только безналичным способом

80 лет на рынке

опыт, которому доверяют, качество продукции проверенное временем

Собственное производство

полный контроль качества на всех этапах производства.

Быстрая отгрузка

осуществляем поставки по всей России и Республике Беларусь.

Индивидуальные решения

поможем разработать и укомплектовать пневмосистему под задачи вашего бизнеса.

Всегда в наличии

поддерживаем складской запас популярных позиции

Техническая поддержка

консультации технических специалистов на всех этапах сотрудничества.

Краткое описание
Пневмораспределитель ДВ76-522 — пятилинейный двухпозиционный (5/2) распределитель с ручным управлением от тумблера с фиксацией. Модель с условным проходом 6 мм и резьбовым присоединением G1/4″ предназначена для реверсивного управления двухштоковыми пневмоцилиндрами и другими исполнительными механизмами с фиксацией выбранного положения. В отличие от исполнений с пружинным возвратом, тумблер надежно фиксируется в каждом из двух положений без необходимости постоянного удержания. Оптимальное решение для систем с повышенным расходом воздуха, где требуется длительное реверсивное переключение режимов работы без постоянного присутствия оператора.

Основные технические характеристики

Модель: ДВ76-522
Тип: 5/2 (две позиции, пять линий)
Условный проход (Ду): 6 мм
Присоединение: G1/4″, резьбовое, непосредственно в корпусе
Управление: Ручное, тумблер с фиксацией
Возврат в исходное положение: Фиксация положений (без автоматического возврата)
Монтаж: Панельный
Монтажное положение: Произвольное

Конструктивные особенности

Цилиндрический золотник с эластичными уплотнениями обеспечивает высокую герметичность и минимальные утечки.
Тумблер с фиксацией надежно удерживает выбранное положение без необходимости постоянного воздействия оператора.
Два устойчивых положения — переключение между режимами с четкой тактильной фиксацией.
Панельный монтаж позволяет встроить распределитель в пульты управления и операторские панели.
Резьбовые отверстия выполнены непосредственно в корпусе — простота подключения пневмолиний.
Климатическое исполнение УХЛ и О, категория 4 по ГОСТ 15150.

Область применения

Ручное реверсивное переключение режимов работы пневмосистем с длительной фиксацией положения: управление двухштоковыми пневмоцилиндрами, переключение подачи и сброса воздуха по двум линиям, управление режимами работы оборудования. Применяется на операторских пультах, панелях управления станками, в системах вентиляции и пневмотранспорта, а также в учебных и демонстрационных стендах.

Аналоги и взаимозаменяемость

Распределители серии В76 с управлением от тумблера с фиксацией являются надежной альтернативой импортным моделям аналогичного типоразмера. При подборе обращайте внимание на условный проход (Ду 6 мм), тип присоединения (G1/4″) и схему работы (5/2).

Как заказать

Для приобретения или консультации по подбору оборудования свяжитесь с нашими менеджерами.

Характеристики

Условный проход, мм	6
Присоединение пневмолиний	G1/4"
Номинальное давление, МПа	0.8
Минимальное рабочее давление, МПа	0.15
Пневматическая схема	5/2
