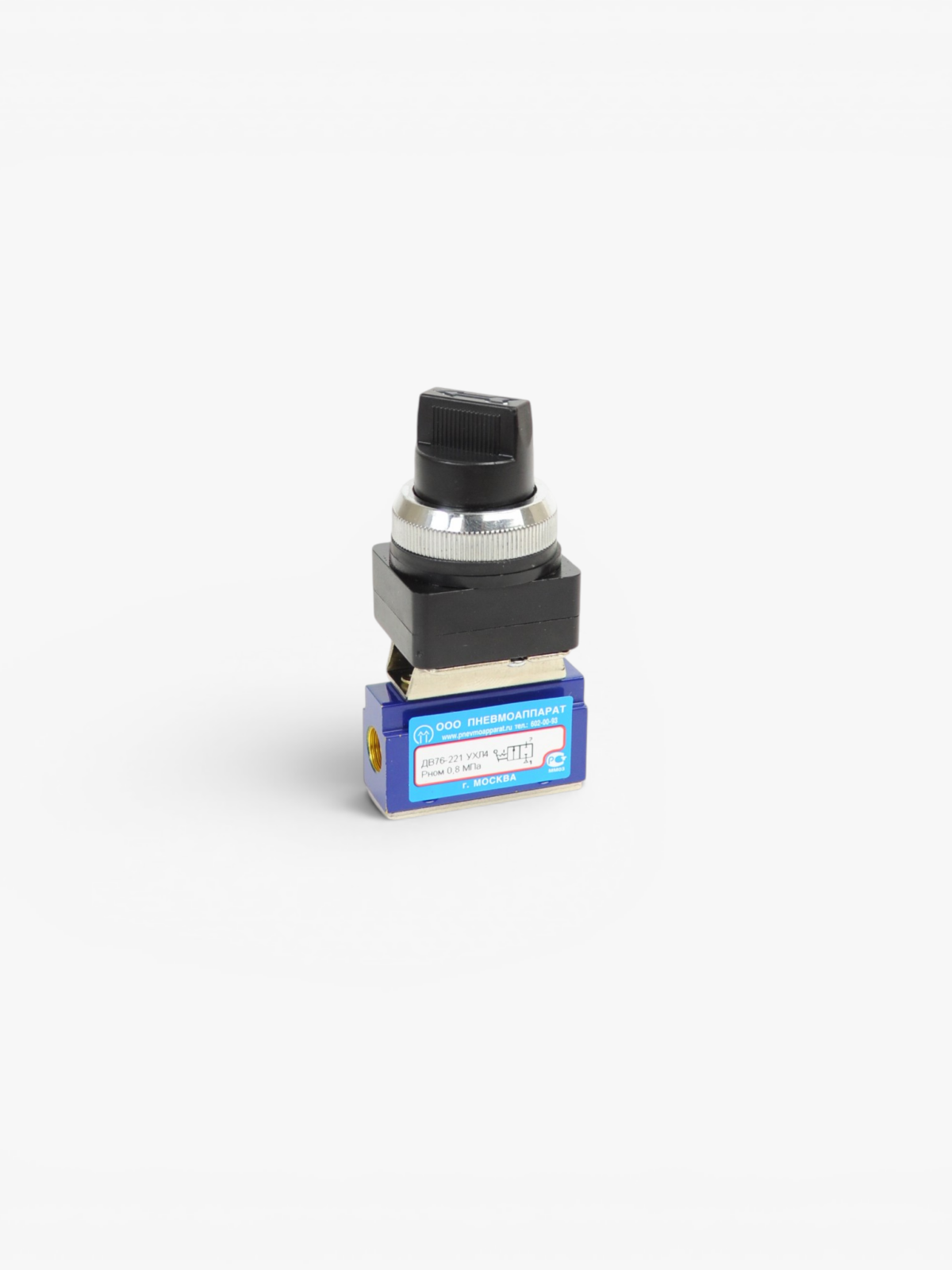

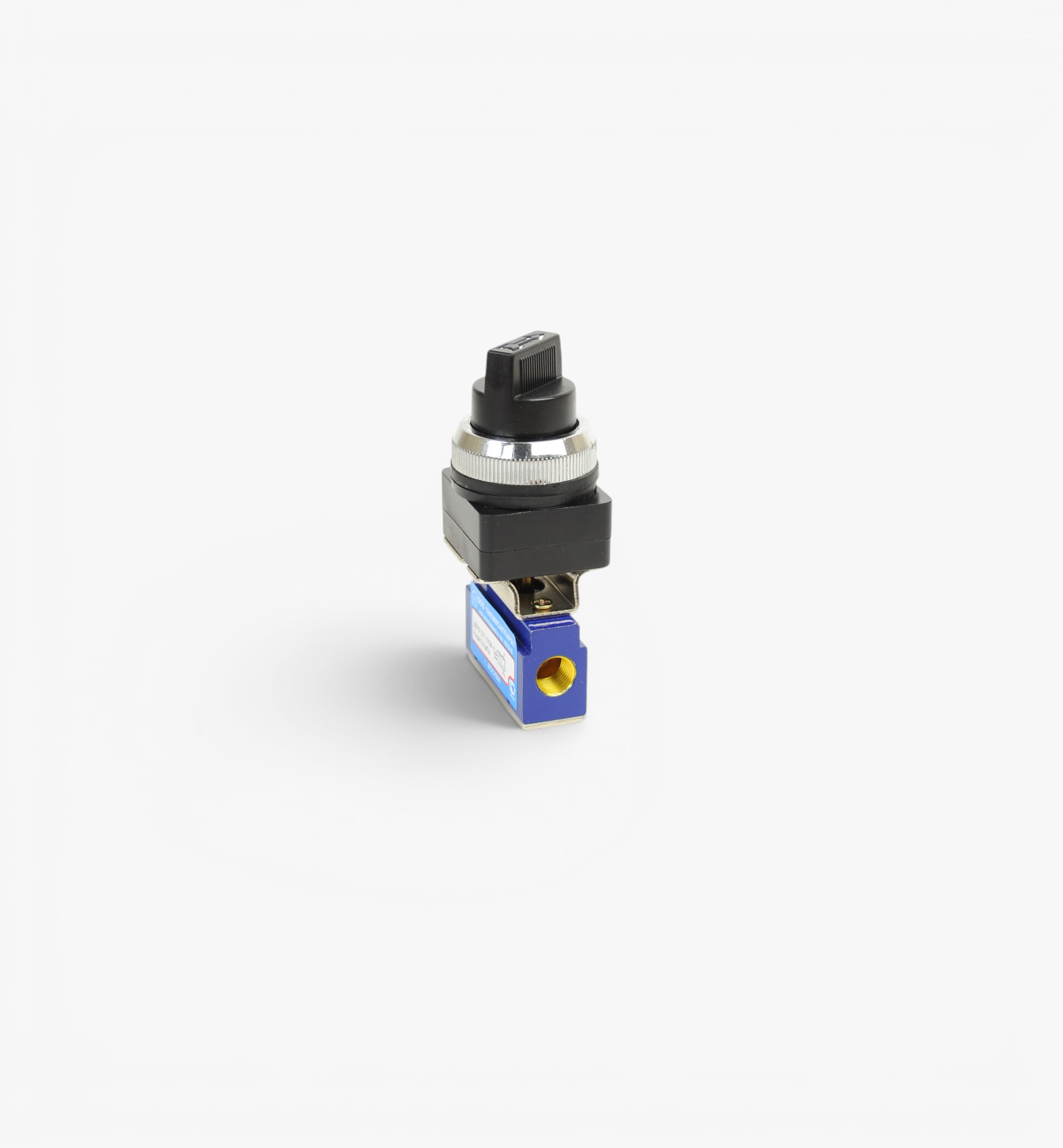

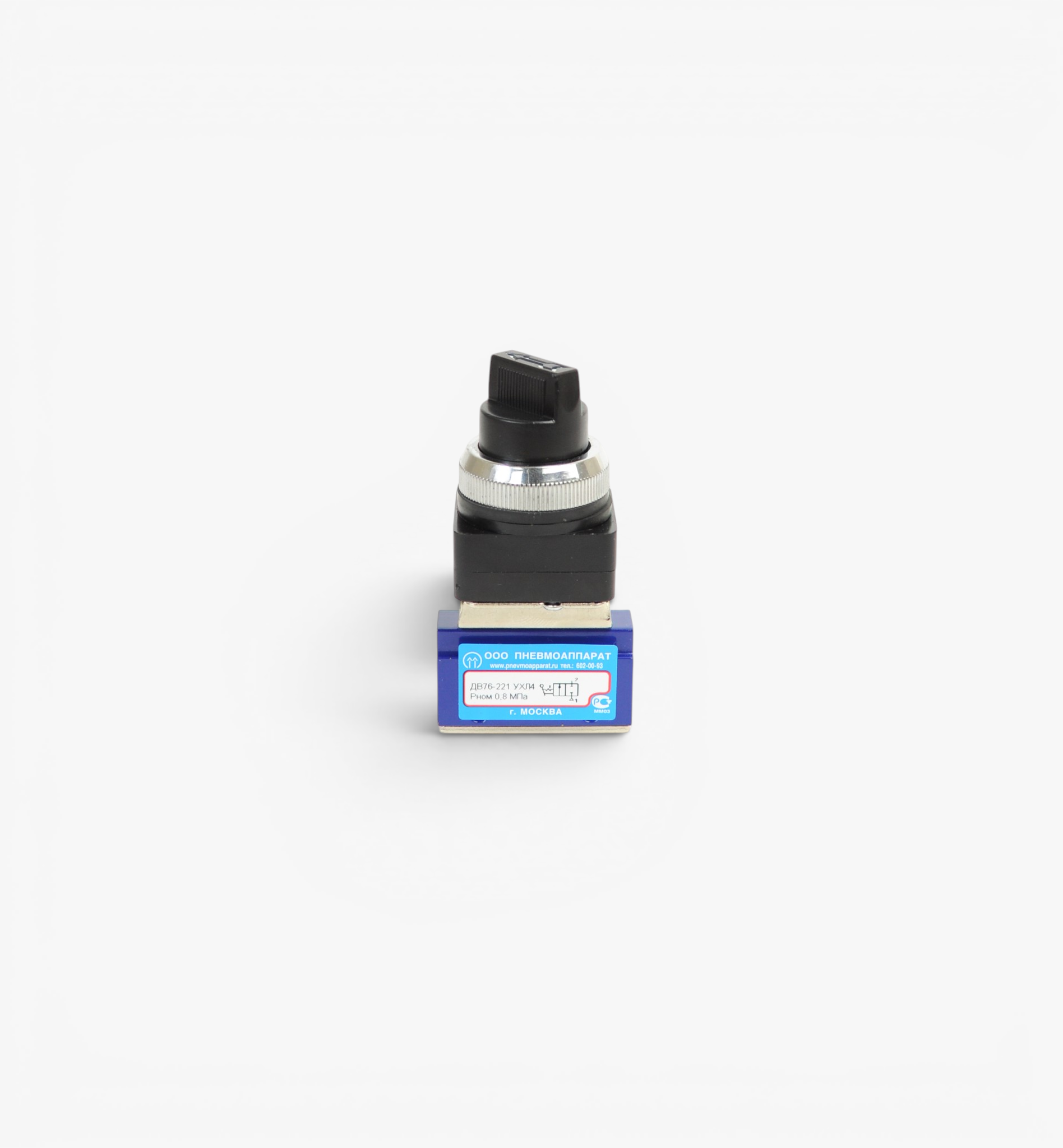

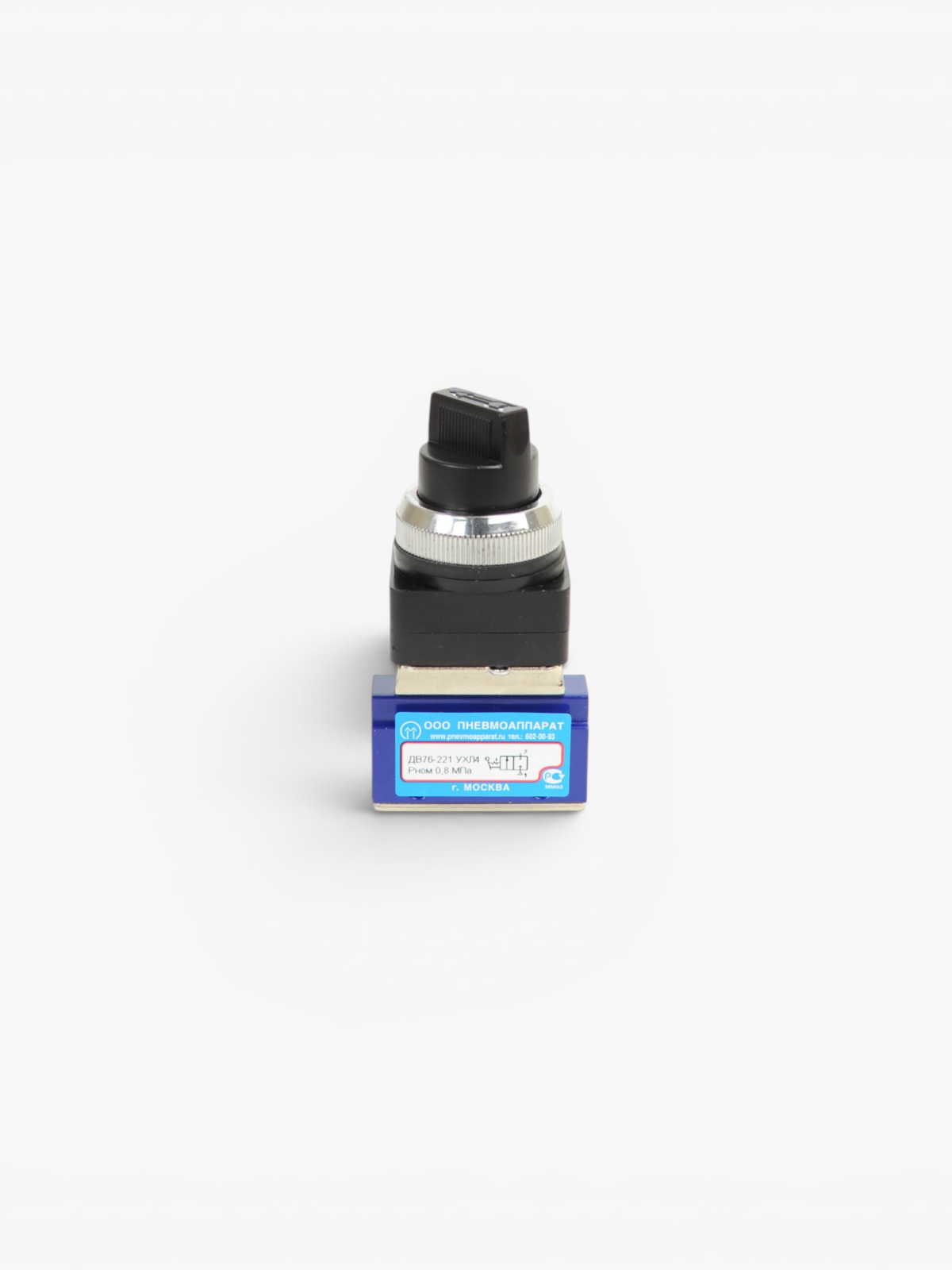

Пневмораспределитель ДВ76-221

Основные технические характеристики

• Модель: ДВ76-221
• Тип: 2/2 (две позиции, две линии)
• Условный проход (Ду): 4 мм
• Присоединение: G1/8″, резьбовое, непосредственно в корпусе
• Управление: Ручное, тумблер с фиксацией
• Возврат в исходное положение: Фиксация положений (без автоматического возврата)
• Монтаж: Панельный
• Монтажное положение: Произвольное

Конструктивные особенности

• Цилиндрический золотник с эластичными уплотнениями обеспечивает высокую герметичность и минимальные утечки.
• Тумблер с фиксацией надежно удерживает выбранное положение без необходимости постоянного воздействия оператора.
• Два устойчивых положения — переключение между режимами «Открыто» и «Закрыто» с четкой тактильной фиксацией.
• Панельный монтаж позволяет встроить распределитель в пульты управления и операторские панели.
• Резьбовые отверстия выполнены непосредственно в корпусе — простота подключения пневмолиний.
• Климатическое исполнение УХЛ и О, категория 4 по ГОСТ 15150.

Область применения

Ручное переключение режимов работы пневмосистем с длительной фиксацией положения: включение/отключение подачи воздуха, переключение между магистралями, управление режимами работы оборудования. Применяется на операторских пультах, панелях управления станками, в системах вентиляции и пневмотранспорта, а также в учебных и демонстрационных стендах.

Аналоги и взаимозаменяемость

Распределители серии В76 с управлением от тумблера с фиксацией являются надежной альтернативой импортным моделям аналогичного типоразмера. При подборе обращайте внимание на условный проход (Ду 4 мм), тип присоединения (G1/8″) и схему работы (2/2).

Рекомендация по эксплуатации

Для обеспечения корректной работы распределителя используйте сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, с распыленным маслом вязкостью 10–35 мм²/с при 50°С. Периодически проверяйте четкость фиксации тумблера в крайних положениях.
