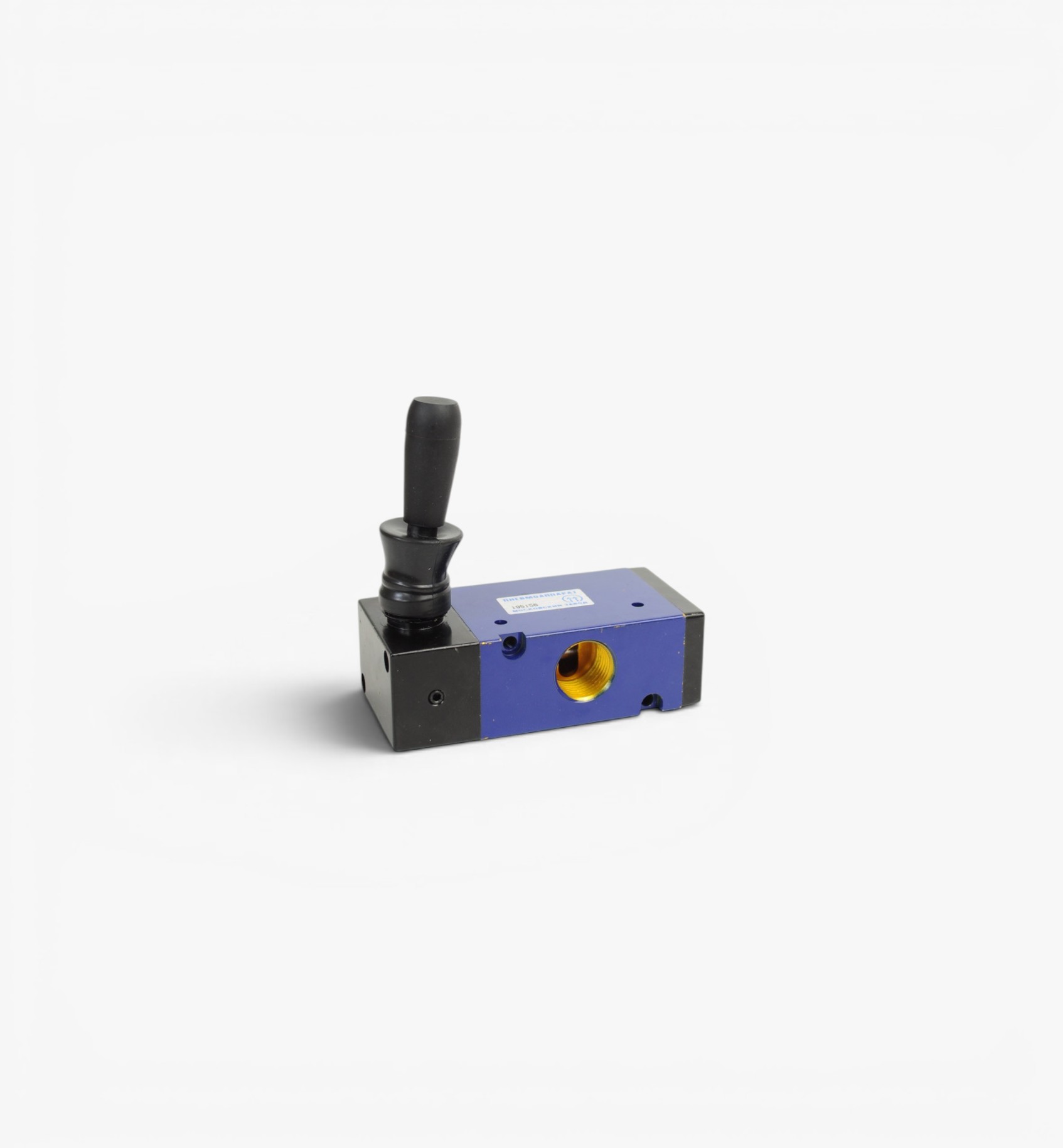

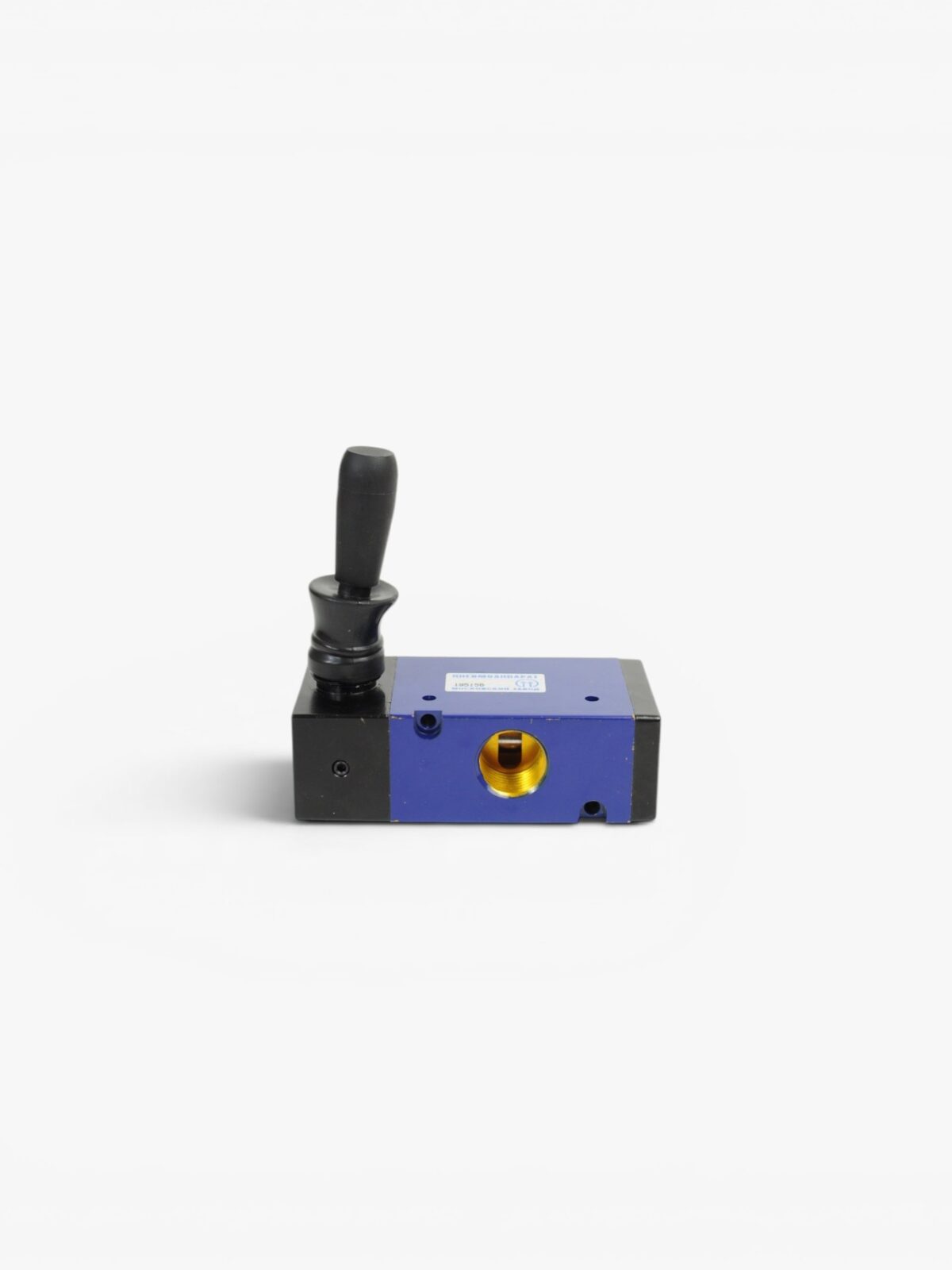

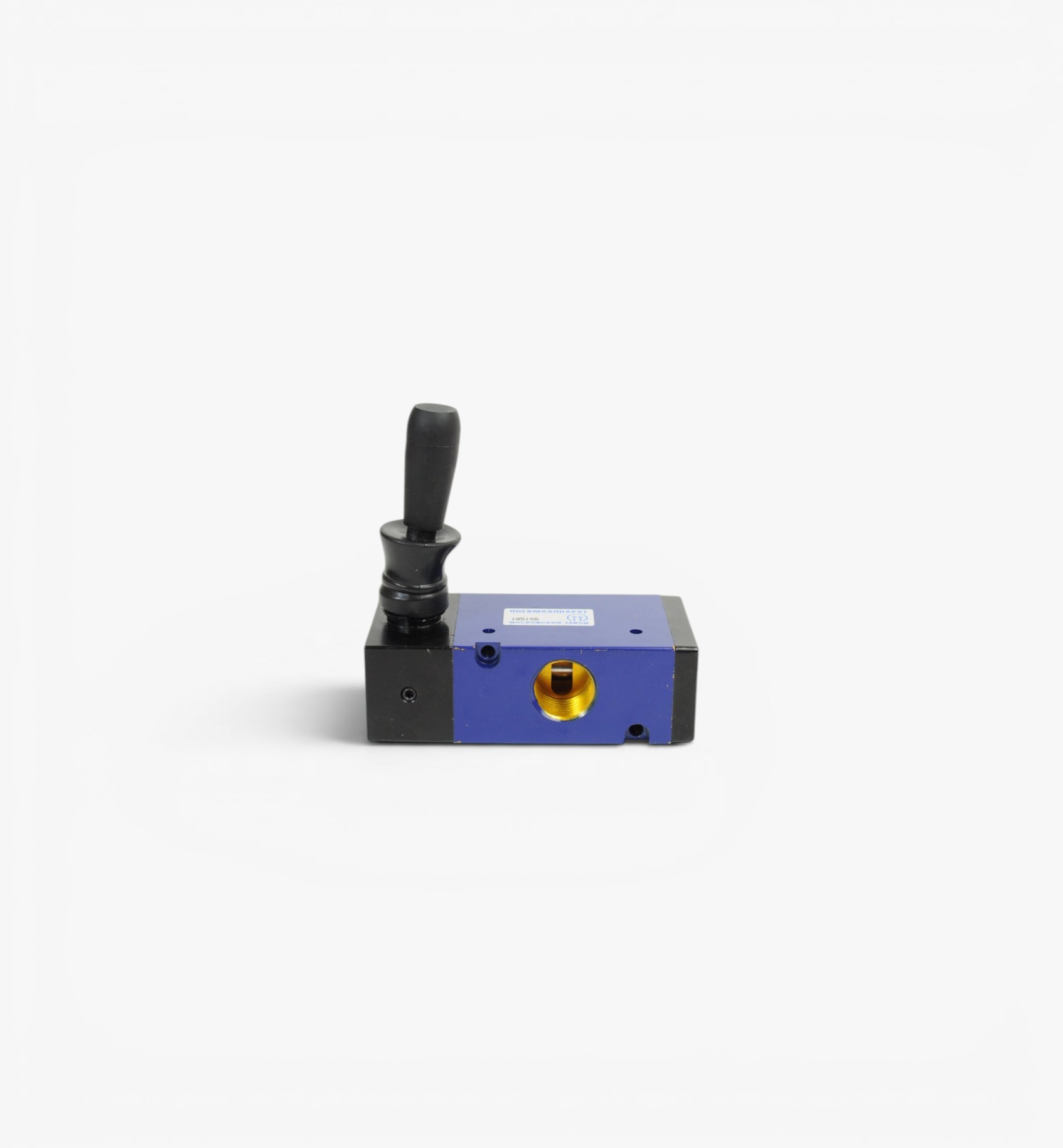

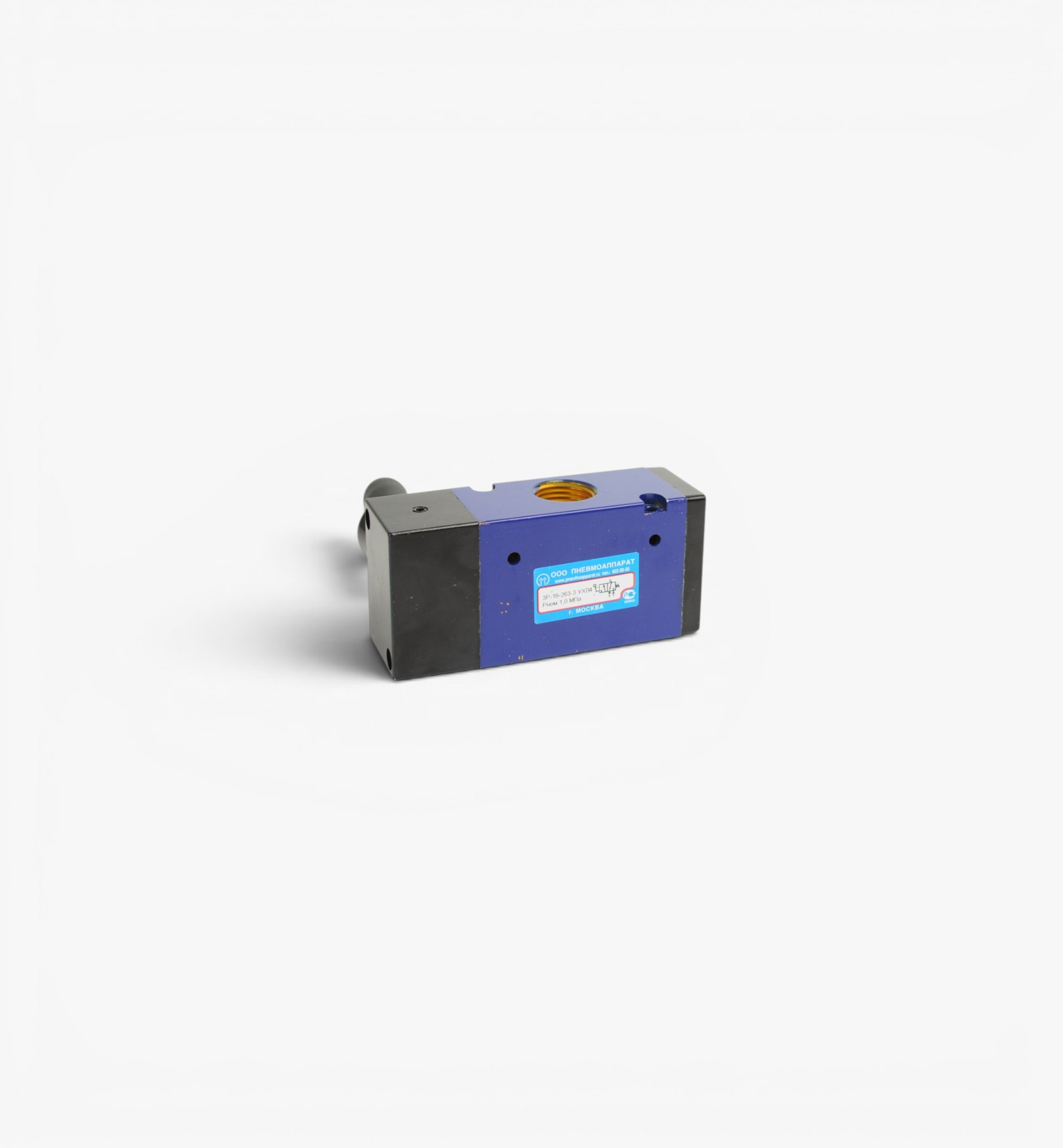

Пневмораспределитель 3Р-16-263-3

Основные технические характеристики

• Модель: 3Р-16-263-3
• Тип: 3/2 (две позиции, три линии)
• Схема управления: 263 (с пружинным возвратом в нейтральное положение)
• Условный проход (Ду): 16 мм
• Присоединение: Резьбовое (под трубный монтаж)
• Управление: Ручное, джойстиковое (мускульное)
• Монтажное положение: Произвольное (горизонтальное, вертикальное, под углом)
• Сброс: Через линию 3 (рекомендуется установка пневмоглушителя)

Конструктивные особенности

• Цилиндрический золотник обеспечивает плавность хода и устойчивость к перепадам давления в сети.
• Пружинный возврат джойстика в нейтральное положение при отпускании рукоятки.
• Высокая пропускная способность и минимальные утечки благодаря продуманной конструкции.
• Износостойкость и длительный ресурс работы даже при интенсивной эксплуатации.
• Универсальный монтаж — крепление стандартными винтами через специальные отверстия в корпусе.

Область применения

Системы временного управления пневмоцилиндрами, импульсная подача воздуха, аварийное отключение, пневматические захваты роботов, испытательные стенды, сборочные линии, а также любые задачи, где требуется кратковременное воздействие с автоматическим возвратом.

Аналоги и взаимозаменяемость

Пневмораспределитель 3Р-16-263-3 является полным функциональным аналогом импортных моделей: 3H410-15, 3N38-900 CAMOZZI, SV-C-HS-32-08-V, SV-C-H-32-08-N. При подборе обращайте внимание на условный проход (Ду 16 мм), тип управления (джойстик с пружинным возвратом) и схему работы (3/2).

Рекомендация по эксплуатации

Для снижения уровня шума при сбросе отработанного воздуха в атмосферу через линию 3 рекомендуется устанавливать в выходной канал пневмоглушитель типа 2113.
